本發明涉及工業研磨刷。

背景技術：

1、圓筒形研磨刷主要用于鋼鐵、石材等材質的打磨。應用在鋼鐵、金屬加工、木材加工、人造或天然石材、紡織、電子等眾多行業，用于對產品的表面打磨、拋光、清洗等。根據不同的要求，所使用的刷絲(毛)種類繁多，主要有含有研磨顆粒的研磨刷絲、金屬刷絲、各種材質的塑膠刷絲、動物毛、植物纖維等。

2、目前圓筒形研磨刷主要采用傳統的鉆孔后使用金屬卡子固定刷絲，以及鋼帶(片)夾持固定刷絲再纏繞成型的工藝結構。前者相鄰的植絲孔間應保持足夠大的距離，以保證刷絲的牢固，這就限制了刷絲的密度不能太大，并且要求刷輥基體應有足夠的厚度，以保證其強度和植絲后不發生變形，即便如此，基體開裂以及刷絲脫落的問題在研磨刷的生產和使用中還會時有發生；后者由于產品的結構特點，存在著刷絲易脫落以及應力集中易造成刷絲在與金屬結合部位斷裂、金屬件銹蝕、刷絲密度較大且不易調整等缺陷。

技術實現思路

1、本發明提供一種圓筒形研磨刷，以解決現有技術存在的問題。

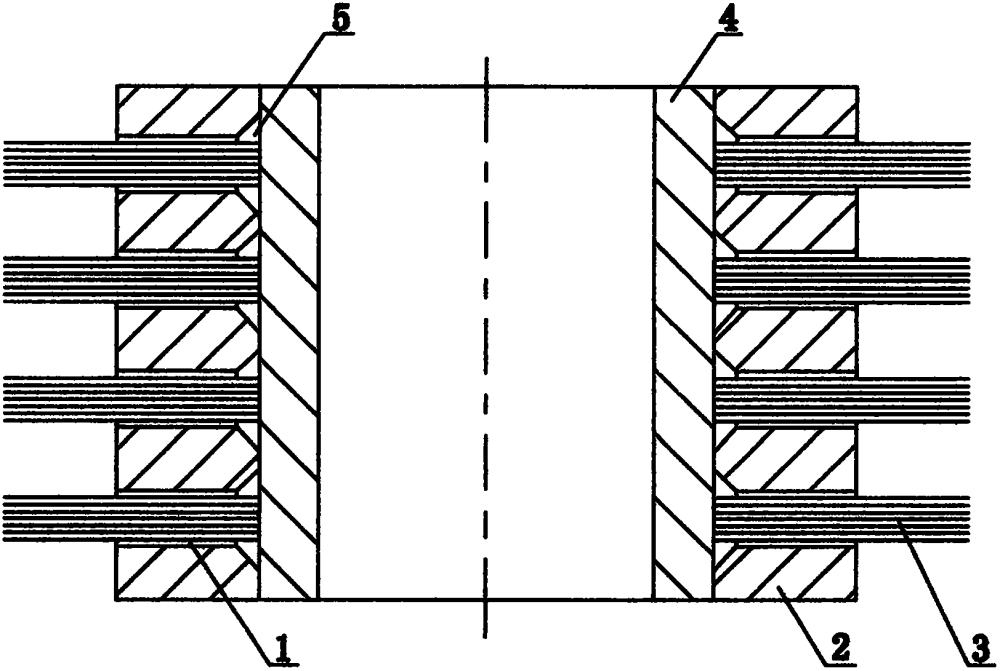

2、為實現本發明目的，這種圓筒形研磨刷，它包括圓筒形刷托，其特征在于所述刷托圓周面上均布有刷絲植絲孔，所述刷絲植絲孔為通孔，刷托上朝向軸心處的刷絲植絲孔端口設置倒角或開設有效數量的環形溝槽，刷絲植絲孔內穿裝刷絲束，刷絲植絲孔和環形溝槽內填充樹脂膠，所述刷托內穿裝一與其內徑相適配的圓筒體，圓筒體與刷托固連。

3、所述環形溝槽為一條，環形溝槽的寬度小于刷托的長度。

4、所述環形溝槽為多條，各環形溝槽在刷托內圓周面平行均勻排布，各環形溝槽中心線分別與各平行排布的刷絲植絲孔中心連線相重合，所述環形溝槽寬度大于刷絲植絲孔孔徑。

5、所述圓筒體的長度不大于刷托的長度。

6、本發明取得的技術進步：

7、由于在刷托上朝向軸心處的刷絲植絲孔端口設置倒角或開設環形溝槽，因而可根據不同工藝要求，排布不同密度的刷絲植絲孔，刷絲植絲孔及倒角處或環形溝槽內填充樹脂膠并穿裝圓筒體后形成的本發明，由于沒有卡子的擴張力，相鄰刷絲植絲孔孔距可實現最小化，既消除了刷絲與刷托間的應力，同時又使得刷絲密度易于調整，可有效防止刷絲與金屬結合部位刷絲易脫落以及應力集中易造成的刷絲與金屬結合部位斷裂的缺陷，采用高強度鋁合金輕質材料制作的圓筒形刷托，不但可避免銹蝕污染工件，在降低設備負荷的同時還降低了運輸成本，與現有鋼帶工藝結構的研磨刷比較，本發明可有效提高刷絲排布的靈活性及牢固度，且刷絲利用率可達70％以上，結構簡單合理，滿足了不同石材產品表面打磨、拋光、清洗要求和使用范圍。

技術特征：

1.一種圓筒形研磨刷，它包括圓筒形刷托，其特征在于所述刷托圓周面上均布有刷絲植絲孔，所述刷絲植絲孔為通孔，刷托上朝向軸心處的刷絲植絲孔端口設置倒角或開設有效數量的環形溝槽，刷絲植絲孔內穿裝刷絲束，刷絲植絲孔和環形溝槽內填充樹脂膠，所述刷托內穿裝一與其內徑相適配的圓筒體，圓筒體與刷托固連。

2.根據權利要求1所述的圓筒形研磨刷，其特征在于所述環形溝槽為一條，環形溝槽的寬度小于刷托的長度。

3.根據權利要求1所述的圓筒形研磨刷，其特征在于所述環形溝槽為多條，各環形溝槽在刷托內圓周面平行均勻排布，各環形溝槽中心線分別與各平行排布的刷絲植絲孔中心連線相重合，所述環形溝槽寬度大于刷絲植絲孔孔徑。

4.根據權利要求1所述的圓筒形研磨刷，其特征在于所述圓筒體的長度不大于刷托的長度。

技術總結
本發明公開了一種圓筒形研磨刷，它包括圓筒形刷托，刷托圓周面上均布植絲孔，植絲孔端口設置倒角或開設環形溝槽，植絲孔內穿裝刷絲束，植絲孔和環形溝槽內填充樹脂膠，刷托內穿裝一圓筒體，圓筒體與刷托固連。可根據工藝要求，排布不同密度的植絲孔，植絲孔及倒角處或環形溝槽內填充樹脂膠并穿裝圓筒體后的本發明，相鄰植絲孔孔距可實現最小化，消除了刷絲與刷托間的應力，刷絲密度易調整，可防止刷絲與金屬結合部位刷絲易脫落以及應力集中易造成的刷絲與金屬結合部位斷裂的缺陷，高強度鋁合金制作的圓筒形刷托可避免銹蝕污染工件，降低設備負荷，刷絲利用率可達70％以上，結構簡單合理，滿足了不同石材產品表面打磨、拋光、清洗要求和使用范圍。

技術研發人員：劉斌
受保護的技術使用者：石家莊眾隆磨料有限公司
技術研發日：20240830
技術公布日：2025/4/28
