本技術涉及石膏晶須制備，具體涉及一種石膏晶須制備裝置。

背景技術：

1、石膏晶須是以生石膏為原料經特定工藝及配方合成的硫酸鈣纖維狀單晶體。它具有均勻的橫截面、完整的外形和高度完善的內部結構,是一種有著許多特殊性能的非金屬材料，在晶須制備的過程中，需要控制石膏溶液進行混合、沉淀等步驟過程。

2、目前在制備晶須時，需要將混有石膏的溶解液倒入反應釜中進行攪拌沉淀，而反應釜結構較為簡單，在沉淀完成后，需要工作人員使用抄網等工具手動進行打撈，此方式容易出現遺漏情況，并且打撈過程費時費力，當采用將混合液導出，并對混合液中的結晶進行篩分的方式時，晶須在反應釜導出口處容易出現堵塞情況，后期疏通不僅影響工作進度，而且增加了成本，實用性欠佳。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種石膏晶須制備裝置，詳見下文闡述。

2、為實現上述目的，本實用新型提供了以下技術方案：

3、本實用新型提供的一種石膏晶須制備裝置，包括混合罐，所述混合罐的下端為弧面設計，且混合罐的下端設有加熱環，所述混合罐的上端固定連接有門形架，所述混合罐的上端開口處設有端蓋，所述門形架上設有用以帶動端蓋上下移動的調節組件，所述端蓋的中部轉動連接有立管，該立管的下端固定連接有與混合罐下端抵接適配的勺形濾板，該勺形濾板的直徑與混合罐的內徑適配，且立管的側壁下部固定連接有攪動板，所述門形架的底面中部設有套設在立管中部并帶動其轉動的中軸桿，且門形架的上表面設有用以帶動中軸桿轉動的電機，所述混合罐的上端開口處可拆卸連接有兩個半圓罩。

4、采用上述一種石膏晶須制備裝置，在使用時，將混有石膏的混合液倒入混合罐內部，同時加入結晶促進劑，通過調節組件帶動端蓋下移，將混合罐上端開口閉合，此時勺形濾板位于混合罐的內底處，同時開啟加熱環帶動內部混合液升溫加速結晶化，隨后通過電機帶動中軸桿及立管轉動，此時兩個攪動板在混合液中攪動進一步加速結晶化，隨后控制電機轉動停止，使結晶沉淀至勺形濾板表面，再將端蓋上移至門形架上端，此時勺形濾板篩選結晶位于混合罐上端開口處，再次控制電機帶動勺形濾板轉動，在離心力的作用下結晶四散飛出，在與兩個半圓罩撞擊后下落，進行集中收集。

5、作為優選，所述混合罐的底端連通有排液管，且排液管上設有閥門。

6、作為優選，所述調節組件中包括開設在門形架上方兩側的螺紋孔，兩個所述螺紋孔中均套設有滑桿，且兩個滑桿的下端均與端蓋轉動連接，所述滑桿的兩端均開設有與螺紋孔螺紋適配的螺紋。

7、作為優選，兩個所述滑桿的上端與同一個半環板轉動連接，且半環板的內徑大于電機。

8、作為優選，所述攪動板設有兩個并呈180度分布，兩個所述攪動板上均貫穿開設有若干擾流槽。

9、作為優選，所述中軸桿及立管的截面均為正六邊形設計，且兩者間隙配合。

10、作為優選，所述混合罐的側壁上端固定連接有四個搭板，四個該搭板以其軸線為基準圓周均分，四個所述搭板上均開設有與半圓罩適配的卡槽。

11、有益效果在于：

12、通過將端蓋上移至門形架上端，此時勺形濾板篩選結晶位于混合罐上端開口處，再次控制電機帶動勺形濾板轉動，在離心力的作用下結晶四散飛出，在與兩個半圓罩撞擊后下落，進行集中收集，通過將勺形濾板置于混合罐底部，可通過一次提升將所有結晶撈出，同時通過轉動勺形濾板利用離心力實現結晶的集中收集，整個操作過程快捷方便，大大提高了工作效率以及實用性。

技術特征：

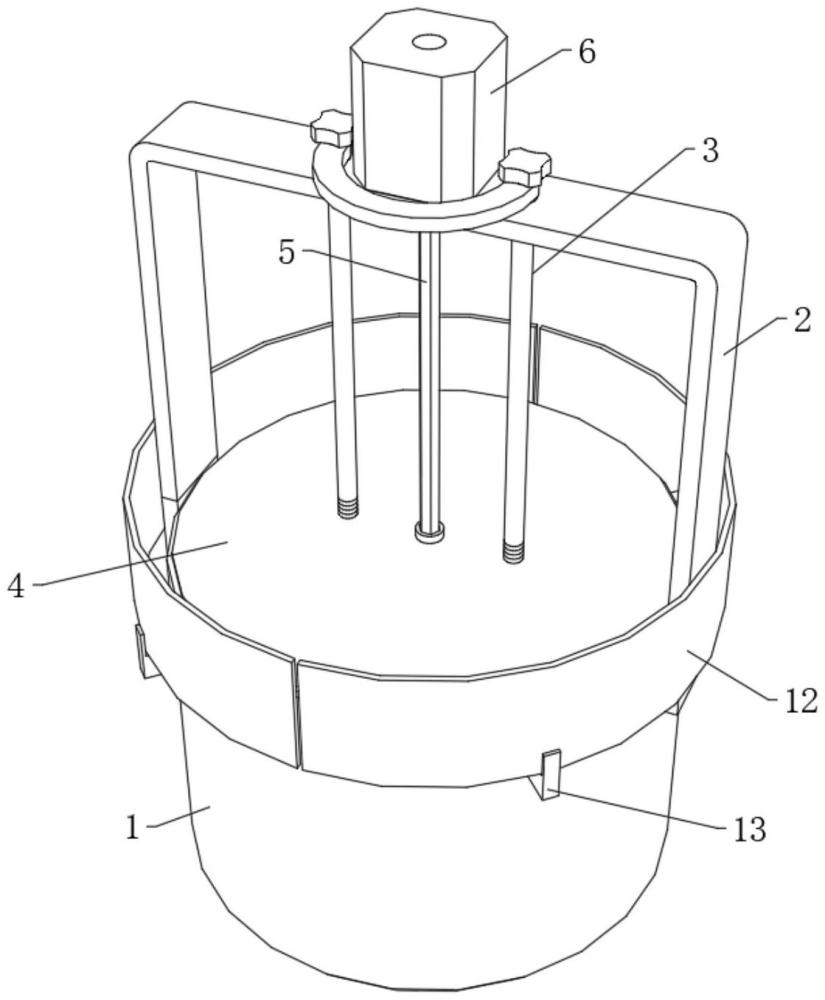

1.一種石膏晶須制備裝置，其特征在于：包括混合罐(1)，所述混合罐(1)的下端為弧面設計，且混合罐(1)的下端設有加熱環(9)，所述混合罐(1)的上端固定連接有門形架(2)，所述混合罐(1)的上端開口處設有端蓋(4)，所述門形架(2)上設有用以帶動端蓋(4)上下移動的調節組件(3)，所述端蓋(4)的中部轉動連接有立管(7)，該立管(7)的下端固定連接有與混合罐(1)下端抵接適配的勺形濾板(8)，該勺形濾板(8)的直徑與混合罐(1)的內徑適配，且立管(7)的側壁下部固定連接有攪動板(10)，所述門形架(2)的底面中部設有套設在立管(7)中部并帶動其轉動的中軸桿(5)，且門形架(2)的上表面設有用以帶動中軸桿(5)轉動的電機(6)，所述混合罐(1)的上端開口處可拆卸連接有兩個半圓罩(12)。

2.根據權利要求1所述的一種石膏晶須制備裝置，其特征在于：所述混合罐(1)的底端連通有排液管(15)，且排液管(15)上設有閥門。

3.根據權利要求1所述的一種石膏晶須制備裝置，其特征在于：所述調節組件(3)中包括開設在門形架(2)上方兩側的螺紋孔(3a)，兩個所述螺紋孔(3a)中均套設有滑桿(3b)，且兩個滑桿(3b)的下端均與端蓋(4)轉動連接，所述滑桿(3b)的兩端均開設有與螺紋孔(3a)螺紋適配的螺紋(3d)。

4.根據權利要求3所述的一種石膏晶須制備裝置，其特征在于：兩個所述滑桿(3b)的上端與同一個半環板(3c)轉動連接，且半環板(3c)的內徑大于電機(6)。

5.根據權利要求1所述的一種石膏晶須制備裝置，其特征在于：所述攪動板(10)設有兩個并呈180度分布，兩個所述攪動板(10)上均貫穿開設有若干擾流槽(11)。

6.根據權利要求1所述的一種石膏晶須制備裝置，其特征在于：所述中軸桿(5)及立管(7)的截面均為正六邊形設計，且兩者間隙配合。

7.根據權利要求1所述的一種石膏晶須制備裝置，其特征在于：所述混合罐(1)的側壁上端固定連接有四個搭板(13)，四個該搭板(13)以其軸線為基準圓周均分，四個所述搭板(13)上均開設有與半圓罩(12)適配的卡槽(14)。

技術總結
本技術公開了一種石膏晶須制備裝置，包括混合罐，所述混合罐的下端為弧面設計，且混合罐的下端設有加熱環，所述混合罐的上端固定連接有門形架，所述混合罐的上端開口處設有端蓋，所述門形架上設有用以帶動端蓋上下移動的調節組件。通過將端蓋上移至門形架上端，此時勺形濾板篩選結晶位于混合罐上端開口處，再次控制電機帶動勺形濾板轉動，在離心力的作用下結晶四散飛出，在與兩個半圓罩撞擊后下落，進行集中收集，通過將勺形濾板置于混合罐底部，可通過一次提升將所有結晶撈出，同時通過轉動勺形濾板利用離心力實現結晶的集中收集，整個操作過程快捷方便，大大提高了工作效率以及實用性。

技術研發人員：胡源濤,王朋浩
受保護的技術使用者：東磐科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
