本技術涉及發酵桶，具體為一種便于清理的微生物發酵桶。

背景技術：

1、發酵桶廣泛應用于微生物菌種的發酵，具有發酵快，清潔衛生和規模化生產的優點，目前的發酵桶為內部中空且密封的罐體，該罐體上設置有進料口、出料口、接種口、取樣口、廢氣排放口，這些進料口、出料口、接種口、取樣口、廢氣排放口都與所述罐體的內部連通且都與所述罐體密封連接，進料口、出料口、接種口、取樣口、廢氣排放口上都安裝有閥門。

2、有的發酵桶上接種口和進料口合并在一起，這種發酵桶的不足之處是接種口和取樣口暴露在空氣中，極易受到空氣中各種不利于菌種生長繁殖的細菌、病毒、真菌等的污染，影響取樣和接種的質量，甚至會造成取樣分析失準和接種失效，致使罐體內原料失效，造成浪費。

3、目前市面上的現有的微生物發酵桶發酵菌種后桶內會殘存大量的微生物雜質，這些微生物會粘附在內壁上，不便于人員對其進行清理，若清理不干凈則會對后序的發酵質量產生影響。

技術實現思路

1、本實用新型的目的在于提供一種便于清理的微生物發酵桶，可以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于清理的微生物發酵桶，包括發酵桶體，所述發酵桶體的內部固定設置有隔板，所述隔板的上端設置有l形安裝板，所述l形安裝板的左端固定設置在發酵桶體內部的側壁上，所述l形安裝板的上端固定設置在發酵桶體內部的頂部，所述發酵桶體的內部設置有清理組件，所述l形安裝板的內部設置有烘干組件。

3、優選的，所述清理組件包括電機、轉軸一、齒輪一、齒輪二、轉軸二、攪拌桿、刮板一、刮板二，所述發酵桶體上端面的右側固定設置有電機，所述電機的輸出端固定設置有轉軸一，所述轉軸一的另一端安裝在隔板的上端面。

4、優選的，所述轉軸一的外側套接有齒輪一，所述齒輪一的左側設置有齒輪二，所述齒輪一和齒輪二為嚙合連接，所述齒輪二的內部固定設置有轉軸二，所述轉軸二的上端安裝在發酵桶體內部的頂部，所述轉軸二的另一端貫穿于隔板設置在發酵桶體內部底部的上端。

5、優選的，所述轉軸二的外側套接有兩組攪拌桿，所述攪拌桿位于隔板的下端，所述攪拌桿的另一端固定設置有刮板一，所述刮板一內側的上下兩端均固定設置有刮板二，所述刮板一與發酵桶體內部的側壁相互貼合，上下兩側所述刮板二分別與隔板的下端面和發酵桶體內部的底部相互貼合。

6、優選的，所述烘干組件包括風機、烘干箱，所述l形安裝板內部底部的前側固定設置有風機，所述風機的吸風端固定設置有吸風管，所述吸風管的另一端貫穿于l形安裝板開設在隔板下端面的前側，所述風機的出風端固定設置有連接管，所述連接管的另一端固定設置有烘干箱，所述烘干箱固定設置在l形安裝板內部底部的后側，所述烘干箱的出風端固定設置有出風管，所述出風管的另一端貫穿于l形安裝板開設在隔板下端面的后側。

7、優選的，所述發酵桶體左側的前后兩側分別開設有進水管和進料管。

8、優選的，所述發酵桶體內部的底部開設有排料管，所述發酵桶體的下端面固定設置有四個支撐桿。

9、與現有技術相比，本實用新型提供了一種便于清理的微生物發酵桶，具備以下有益效果：

10、1.本實用新型通過設置清理組件，人員啟動電機，電機從而能夠驅動轉軸一、齒輪一、齒輪二、轉軸二、攪拌桿、刮板一、刮板二旋轉，攪拌桿能夠對水分起著攪動的作用，刮板一、刮板二能夠對粘附在側壁上的雜質刮動下來，從而起著清理的作用；

11、2.本實用新型通過設置烘干組件，在清理結束后，人員即可啟動風機、烘干箱，風機能夠將發酵桶體內部潮濕的空氣通過吸風管、連接管運輸至烘干箱中，烘干箱從而能夠對空氣起著加熱烘干的作用，烘干后的空氣通過出風管排放回發酵桶體的內部，從而能夠對發酵桶體內部起著烘干的作用。

技術特征：

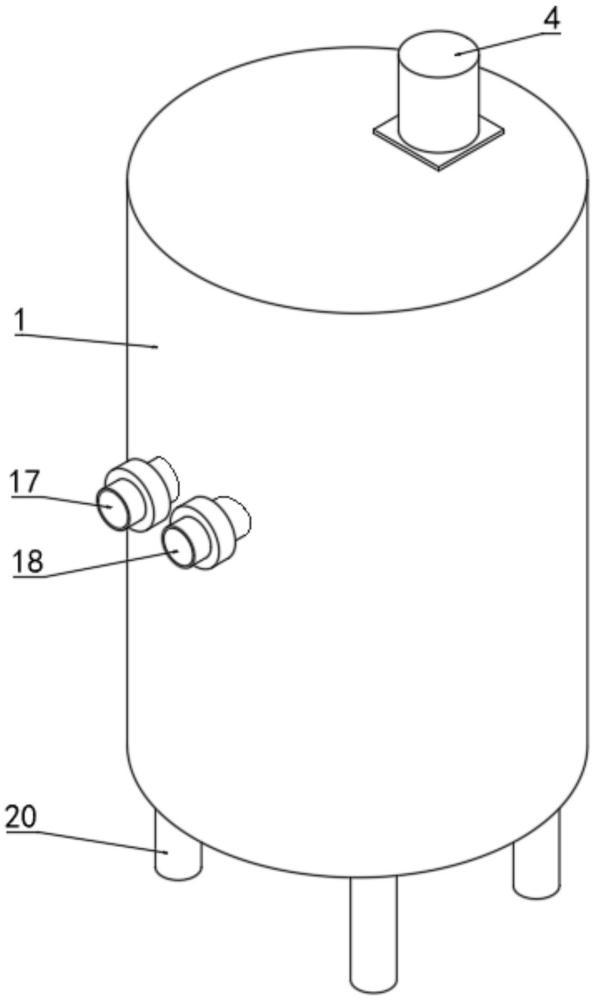

1.一種便于清理的微生物發酵桶，包括發酵桶體(1)，其特征在于：所述發酵桶體(1)的內部固定設置有隔板(2)，所述隔板(2)的上端設置有l形安裝板(3)，所述l形安裝板(3)的左端固定設置在發酵桶體(1)內部的側壁上，所述l形安裝板(3)的上端固定設置在發酵桶體(1)內部的頂部，所述發酵桶體(1)的內部設置有清理組件，所述l形安裝板(3)的內部設置有烘干組件。

2.根據權利要求1所述的一種便于清理的微生物發酵桶，其特征在于：所述清理組件包括電機(4)、轉軸一(5)、齒輪一(6)、齒輪二(7)、轉軸二(8)、攪拌桿(9)、刮板一(10)、刮板二(11)，所述發酵桶體(1)上端面的右側固定設置有電機(4)，所述電機(4)的輸出端固定設置有轉軸一(5)，所述轉軸一(5)的另一端安裝在隔板(2)的上端面。

3.根據權利要求2所述的一種便于清理的微生物發酵桶，其特征在于：所述轉軸一(5)的外側套接有齒輪一(6)，所述齒輪一(6)的左側設置有齒輪二(7)，所述齒輪一(6)和齒輪二(7)為嚙合連接，所述齒輪二(7)的內部固定設置有轉軸二(8)，所述轉軸二(8)的上端安裝在發酵桶體(1)內部的頂部，所述轉軸二(8)的另一端貫穿于隔板(2)設置在發酵桶體(1)內部底部的上端。

4.根據權利要求3所述的一種便于清理的微生物發酵桶，其特征在于：所述轉軸二(8)的外側套接有兩組攪拌桿(9)，所述攪拌桿(9)位于隔板(2)的下端，所述攪拌桿(9)的另一端固定設置有刮板一(10)，所述刮板一(10)內側的上下兩端均固定設置有刮板二(11)，所述刮板一(10)與發酵桶體(1)內部的側壁相互貼合，上下兩側所述刮板二(11)分別與隔板(2)的下端面和發酵桶體(1)內部的底部相互貼合。

5.根據權利要求1所述的一種便于清理的微生物發酵桶，其特征在于：所述烘干組件包括風機(12)、烘干箱(15)，所述l形安裝板(3)內部底部的前側固定設置有風機(12)，所述風機(12)的吸風端固定設置有吸風管(13)，所述吸風管(13)的另一端貫穿于l形安裝板(3)開設在隔板(2)下端面的前側，所述風機(12)的出風端固定設置有連接管(14)，所述連接管(14)的另一端固定設置有烘干箱(15)，所述烘干箱(15)固定設置在l形安裝板(3)內部底部的后側，所述烘干箱(15)的出風端固定設置有出風管(16)，所述出風管(16)的另一端貫穿于l形安裝板(3)開設在隔板(2)下端面的后側。

6.根據權利要求1所述的一種便于清理的微生物發酵桶，其特征在于：所述發酵桶體(1)左側的前后兩側分別開設有進水管(18)和進料管(17)。

7.根據權利要求1所述的一種便于清理的微生物發酵桶，其特征在于：所述發酵桶體(1)內部的底部開設有排料管(19)，所述發酵桶體(1)的下端面固定設置有四個支撐桿(20)。

技術總結
本技術涉及發酵桶技術領域，且公開了一種便于清理的微生物發酵桶，包括發酵桶體，所述發酵桶體的內部固定設置有隔板，所述隔板的上端設置有L形安裝板，所述L形安裝板的左端固定設置在發酵桶體內部的側壁上，所述L形安裝板的上端固定設置在發酵桶體內部的頂部，所述發酵桶體的內部設置有清理組件，所述L形安裝板的內部設置有烘干組件；本技術通過設置清理組件，人員啟動電機，電機能夠攪拌桿、刮板一、刮板二旋轉，攪拌桿能夠對水分起著攪動的作用，刮板一、刮板二能夠對粘附在側壁上的雜質刮動下來，從而起著清理的作用；本技術通過設置烘干組件，人員啟動風機、烘干箱，從而能夠對發酵桶體內部起著烘干的作用。

技術研發人員：陳廣云,李振,李洪亮,石月梅
受保護的技術使用者：華翔（吉林）生物科技有限公司
技術研發日：20240624
技術公布日：2025/4/28
