本技術涉及培養設備，具體涉及一種二氧化碳培養箱。

背景技術：

1、目前，培養箱是各科研部門必備設備，二氧化碳培養箱更是廣泛應用于微生物、醫學、制藥、環保、食品、畜牧等科學領域的研究和生產。

2、在具體應用方案中，通過在二氧化碳培養箱箱體內模擬形成一個類似細胞/組織在生物體內的生長環境，需要二氧化碳培養箱提供一個穩定的溫度，穩定的二氧化碳濃度水平和較高的相對飽和濕度。然而目前市場現有的二氧化碳培養箱主要以發熱和供二氧化碳功能為主，無法保證培養箱箱體內的濕度。

技術實現思路

1、本申請實施例提供了一種二氧化碳培養箱，不僅能提供穩定的溫度和二氧化碳濃度水平，還能保證較高的相對飽和濕度。

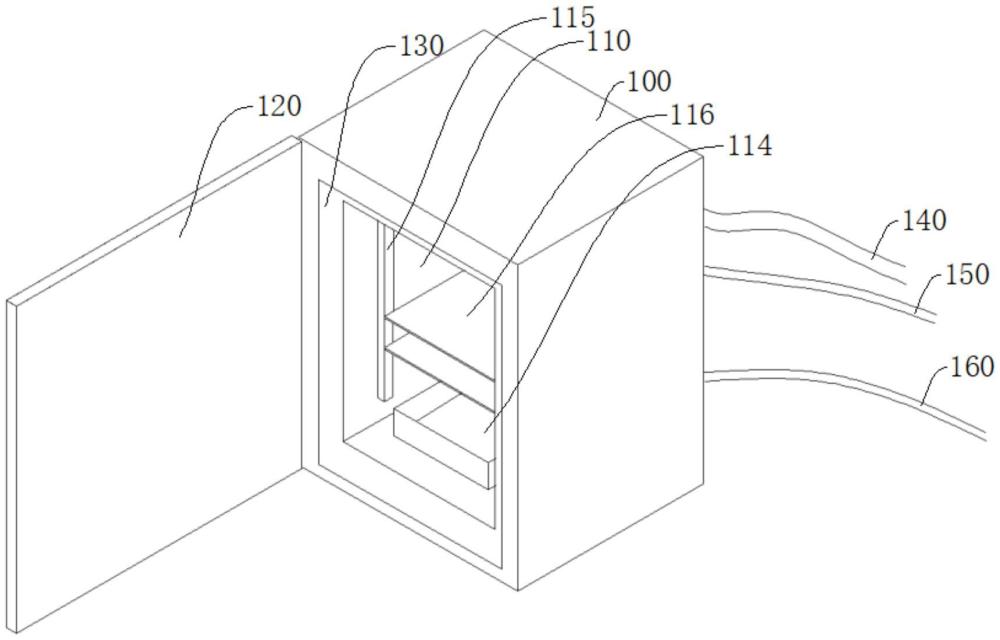

2、第一方面，本申請的實施例提供了一種二氧化碳培養箱，包括：

3、箱體，所述箱體的內部形成培養腔體，所述培養腔體的內壁設置有通氣孔和散熱孔；

4、二氧化碳供給裝置，所述二氧化碳供給裝置通過所述通氣孔連通所述培養腔體，以傳輸二氧化碳氣體；

5、水供給裝置，包括水槽，所述水槽內設置有通液孔，所述水供給裝置通過所述通液孔連通所述水槽，以傳輸液態水；

6、供熱裝置，所述供熱裝置通過所述散熱孔對所述培養腔體進行加熱。

7、在一些實施例中，所述箱體的表面設置有控制面板，所述二氧化碳供給裝置、所述水供給裝置和所述供熱裝置均與所述控制面板電連接。

8、在一些實施例中，所述箱體設置有二氧化碳濃度傳感器和溫濕度傳感器，所述二氧化碳濃度傳感器和所述溫濕度傳感器均與所述控制面板電連接。

9、在一些實施例中，所述通氣孔和所述散熱孔呈陣列均勻分布在所述培養腔體的內壁表面，所述水槽設置于所述培養腔體的底部。

10、在一些實施例中，所述二氧化碳培養箱還包括多根導柱，所述多根導柱沿豎直方向延伸并對稱設置于所述培養腔體的兩側。

11、在一些實施例中，所述導柱表面沿其延伸方向排列設置有多個掛鉤部，所述二氧化碳培養箱還包括多個用于放置培養皿的承托板，所述承托板固定安裝于所述掛鉤部。

12、在一些實施例中，所述箱體活動連接有箱門，以啟閉所述箱體。

13、在一些實施例中，所述箱體與所述箱門之間還設置有觀測面板，所述觀測面板的一端與所述箱體鉸接。

14、在一些實施例中，所述觀測面板由可視化玻璃制成。

15、在一些實施例中，所述箱門的打開方向與所述觀測面板的打開方向相反。

16、本申請實施例提供的一種二氧化碳培養箱，至少具有以下有益效果：二氧化碳培養箱包括箱體，箱體的內部形成培養腔體，箱體設置有通氣孔、散熱孔；二氧化碳供給裝置，二氧化碳供給裝置通過通氣孔連通培養腔體，以傳輸二氧化碳氣體；水供給裝置，包括水槽，水槽內設置有通液孔，水供給裝置通過通液孔連通水槽，以傳輸液態水；供熱裝置，供熱裝置通過散熱孔對培養腔體進行加熱；在二氧化碳培養箱的培養腔體內，通過供熱裝置保證穩定的溫度，通過二氧化碳供給裝置保證穩定的二氧化碳濃度水平，通過水供給裝置保證較高的相對飽和濕度，從而提供了一個穩定的溫度、穩定的二氧化碳濃度水平和較高的相對飽和濕度的培養腔體內部環境。

17、本申請的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本申請而了解。本申請的目的和其他優點可通過在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

技術特征：

1.一種二氧化碳培養箱，其特征在于，包括：

2.根據權利要求1所述的二氧化碳培養箱，其特征在于，所述箱體的表面設置有控制面板，所述二氧化碳供給裝置、所述水供給裝置和所述供熱裝置均與所述控制面板電連接。

3.根據權利要求2所述的二氧化碳培養箱，其特征在于，所述箱體設置有二氧化碳濃度傳感器和溫濕度傳感器，所述二氧化碳濃度傳感器和所述溫濕度傳感器均與所述控制面板電連接。

4.根據權利要求1所述的二氧化碳培養箱，其特征在于，所述通氣孔和所述散熱孔呈陣列均勻分布在所述培養腔體的內壁表面，所述水槽設置于所述培養腔體的底部。

5.根據權利要求4所述的二氧化碳培養箱，其特征在于，所述二氧化碳培養箱還包括多根導柱，所述多根導柱沿豎直方向延伸并對稱設置于所述培養腔體的兩側。

6.根據權利要求5所述的二氧化碳培養箱，其特征在于，所述導柱的表面沿其延伸方向排列設置有多個掛鉤部，所述二氧化碳培養箱還包括多個用于放置培養皿的承托板，所述承托板固定安裝于所述掛鉤部。

7.根據權利要求1所述的二氧化碳培養箱，其特征在于，所述箱體活動連接有箱門，以啟閉所述箱體。

8.根據權利要求7所述的二氧化碳培養箱，其特征在于，所述箱體與所述箱門之間還設置有觀測面板，所述觀測面板的一端與所述箱體鉸接。

9.根據權利要求8所述的二氧化碳培養箱，其特征在于，所述觀測面板由可視化玻璃制成。

10.根據權利要求9所述的二氧化碳培養箱，其特征在于，所述箱門的打開方向與所述觀測面板的打開方向相反。

技術總結
本申請公開了一種二氧化碳培養箱，包括：箱體，所述箱體的內部形成培養腔體，所述箱體設置有通氣孔、散熱孔；二氧化碳供給裝置，所述二氧化碳供給裝置通過所述通氣孔連通所述培養腔體，以傳輸二氧化碳氣體；水供給裝置，包括水槽，所述水槽內設置有通液孔，所述水供給裝置通過所述通液孔連通所述水槽，以傳輸液態水；供熱裝置，所述供熱裝置通過所述散熱孔對所述培養腔體進行加熱；在本申請實施例中，通過二氧化碳供給裝置、水供給裝置和供熱裝置提供了一個穩定的溫度、穩定的二氧化碳濃度水平和較高的相對飽和濕度的培養腔體內部環境。

技術研發人員：楊學鋒
受保護的技術使用者：珠海啟尼亞生物技術有限公司
技術研發日：20240626
技術公布日：2025/4/28
