本技術涉及試劑盒，具體涉及一種多艙室的細胞活力檢測試劑盒。

背景技術：

1、在細胞生物學、藥物研發和臨床診斷中，細胞活力檢測是評估細胞生存狀態、功能完整性和藥物反應性的關鍵步驟。細胞活力的準確評估對于理解細胞行為、優化實驗條件以及預測藥物療效至關重要。在細胞活力檢測過程中，需要使用帶有孵育系統的試劑盒來對細胞進行孵育，孵育步驟是確保試劑與細胞充分接觸、發生反應的重要一環。傳統的細胞活力檢測方法，如mtt法、cck-8法等，都需要在特定條件下對細胞進行孵育，以便試劑能夠進入細胞內部，與細胞內的代謝物或酶發生反應，進而產生可檢測的信號。

2、現有的一些細胞活力檢測試劑盒在使用時，其上的試劑管大多放置在同一個腔室內，無法分別對每個試劑管的孵育溫度進行單獨調控。

3、例如公告號為cn215753840u公開的一種細胞活力檢測試劑盒，該專利的細胞活力檢測試劑盒在使用時，通過控制開關打開鼓風機、溫度感應器、加熱器，鼓風機工作將周圍的空氣進行吸收，并通過加熱器的加熱輸送到盒體內，從而讓盒體內的溫度維持到三十七度，隨后拿取三個試樣管進行細胞活力檢測實驗；隨后將三個試樣管放入到放置槽中，并通過控制開關打開電動推桿，電動推桿伸長帶動固定夾進行移動，從而將試樣管進行夾緊并固定，固定好后蓋上箱蓋并通過計時表設置孵育細胞的時間，在孵育期間工作人員可直接通過觀察窗對盒體內部的試樣管進行查看，當溫度感應器檢測到盒體內溫度下降的時候溫度感應器控制鼓風機和加熱器工作，從而確保盒體內一直維持到三十七度；當孵育細胞的時間到了之后，計時表控制揚聲器發出警示，從而提醒工作人員將試樣管從盒體內取出，取出后通過控制開關關閉所有用電器，將三個試樣管進行對比得出精確的檢測結果。

4、該專利的細胞活力檢測試劑盒設計用于在恒定的三十七度溫度下孵育和檢測細胞活力。然而，所有試樣管都放置在盒體內部，每個試樣管所處的環境溫度都是相同的，不能夠分別對每個試樣管的孵育溫度進行單獨調控，無法模擬不同環境溫度對細胞活性的影響。

5、因此，發明一種多艙室的細胞活力檢測試劑盒來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的是提供一種多艙室的細胞活力檢測試劑盒，以解決上述技術中的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種多艙室的細胞活力檢測試劑盒，包括盒體，所述盒體內部開設有艙室，所述艙室的數量設為多個，每個所述艙室內部均設置有水浴機構，所述水浴機構包括水浴箱，所述水浴箱頂部開設有開口，所述開口內部插接有試劑管，所述試劑管底端延伸至水浴箱內部，所述水浴箱內壁安裝有電加熱棒和溫度傳感器，所述水浴箱底部安裝有電源插頭，所述艙室內底面安裝有電源插座，所述電源插頭與電源插座相插接，所述電加熱棒和溫度傳感器均與電源插頭電性連接，所述盒體正面安裝有控制面板，所述電源插座與控制面板電性連接。

3、多艙室設計允許同時處理多個細胞樣本，提高了實驗效率。每個艙室內設置的水浴機構為細胞提供了恒定的溫度環境，有助于保持細胞活力的穩定。

4、優選的，所多個所述艙室呈直線陣列分布，每個所述艙室頂部均安裝有亞克力透明密封板。

5、艙室呈直線陣列分布，便于用戶觀察和管理多個樣本；亞克力透明密封板的設計允許用戶在不打開艙室的情況下觀察細胞狀態，減少了污染風險。

6、優選的，所述控制面板的數量與水浴機構的數量相等，多個所述控制面板分別與多個所述水浴機構一一對應設置。

7、每個水浴機構配備獨立的控制面板，方便用戶單獨控制每個艙室的溫度，提供了實驗條件的靈活性。

8、優選的，所述開口內壁固定連接有橡膠密封圈，所述橡膠密封圈與試劑管外壁過盈連接。

9、橡膠密封圈確保試劑管與水浴箱之間的良好密封，防止水分蒸發和外界污染，保證了實驗的準確性。

10、優選的，所述水浴箱頂部兩側均固定連接有把手，所述水浴箱底部四角均固定連接有墊高塊。

11、水浴箱頂部的把手便于用戶提起和移動水浴箱，方便進行清潔和維護；墊高塊則有助于保持水浴箱的穩定性。

12、優選的，所述盒體內部開設有容納槽，所述容納槽內部安裝有蓄電池，所述蓄電池與電源插座電性連接。

13、內置蓄電池使得試劑盒可以在無外部電源的情況下使用，增強了設備的便攜性和使用場景的靈活性。

14、優選的，所述盒體背面開設有散熱孔，所述散熱孔與容納槽相連通。

15、散熱孔的設計有助于排出蓄電池等設備產生的熱量，保證設備的正常運行。

16、優選的，所述盒體一側安裝有電源接口，所述電源接口與蓄電池電性連接。

17、電源接口使得用戶可以通過外部電源為蓄電池充電。

18、在上述技術方案中，本實用新型提供的技術效果和優點：

19、1.采用多艙室設計，每個艙室都配備有獨立的水浴機構，可以同時進行多個細胞樣本的孵育實驗，大大提高了實驗的效率和吞吐量，此外，每個水浴機構都配有獨立的控制面板，用戶可以根據實驗需求，單獨設置每個艙室的水浴溫度，模擬不同的環境溫度條件，為細胞活力檢測提供更為靈活和多樣化的實驗環境；

20、2.通過在水浴箱頂部兩側設置把手，使得用戶可以輕松地將水浴箱從艙室中提起，從而方便進行水浴箱內部的清潔工作，此外，水浴箱底部四角固定有墊高塊，不僅有助于保持水浴箱的穩定性，同時也使得水浴箱底部的電源插頭保持懸空，可避免電源插頭與外物發生碰觸。

技術特征：

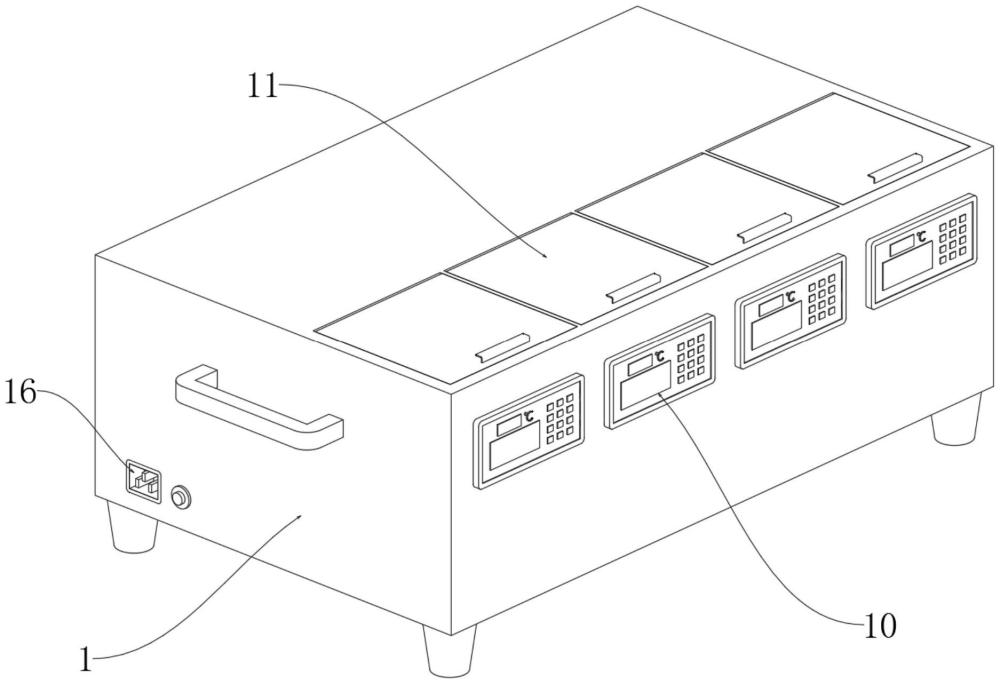

1.一種多艙室的細胞活力檢測試劑盒，包括盒體(1)，其特征在于：所述盒體(1)內部開設有艙室，所述艙室的數量設為多個，每個所述艙室內部均設置有水浴機構(2)，所述水浴機構(2)包括水浴箱(3)，所述水浴箱(3)頂部開設有開口(4)，所述開口(4)內部插接有試劑管(5)，所述試劑管(5)底端延伸至水浴箱(3)內部，所述水浴箱(3)內壁安裝有電加熱棒(6)和溫度傳感器(7)，所述水浴箱(3)底部安裝有電源插頭(8)，所述艙室內底面安裝有電源插座(9)，所述電源插頭(8)與電源插座(9)相插接，所述電加熱棒(6)和溫度傳感器(7)均與電源插頭(8)電性連接，所述盒體(1)正面安裝有控制面板(10)，所述電源插座(9)與控制面板(10)電性連接。

2.根據權利要求1所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所多個所述艙室呈直線陣列分布，每個所述艙室頂部均安裝有亞克力透明密封板(11)。

3.根據權利要求1所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所述控制面板(10)的數量與水浴機構(2)的數量相等，多個所述控制面板(10)分別與多個所述水浴機構(2)一一對應設置。

4.根據權利要求1所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所述開口(4)內壁固定連接有橡膠密封圈(17)，所述橡膠密封圈(17)與試劑管(5)外壁過盈連接。

5.根據權利要求1所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所述水浴箱(3)頂部兩側均固定連接有把手(12)，所述水浴箱(3)底部四角均固定連接有墊高塊(13)。

6.根據權利要求1所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所述盒體(1)內部開設有容納槽，所述容納槽內部安裝有蓄電池(14)，所述蓄電池(14)與電源插座(9)電性連接。

7.根據權利要求6所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所述盒體(1)背面開設有散熱孔(15)，所述散熱孔(15)與容納槽相連通。

8.根據權利要求6所述的一種多艙室的細胞活力檢測試劑盒，其特征在于：所述盒體(1)一側安裝有電源接口(16)，所述電源接口(16)與蓄電池(14)電性連接。

技術總結
本技術公開了一種多艙室的細胞活力檢測試劑盒，包括盒體，所述盒體內部開設有艙室，所述艙室的數量設為多個，每個所述艙室內部均設置有水浴機構，所述水浴機構包括水浴箱，所述水浴箱頂部開設有開口，所述開口內部插接有試劑管，所述試劑管底端延伸至水浴箱內部，所述水浴箱內壁安裝有電加熱棒和溫度傳感器。本技術采用多艙室設計，每個艙室都配備有獨立的水浴機構，可以同時進行多個細胞樣本的孵育實驗，大大提高了實驗的效率和吞吐量，此外，每個水浴機構都配有獨立的控制面板，用戶可以根據實驗需求，單獨設置每個艙室的水浴溫度，模擬不同的環境溫度條件，為細胞活力檢測提供更為靈活和多樣化的實驗環境。

技術研發人員：吳雅坤,田文奇
受保護的技術使用者：上海昂酶生物科技有限公司
技術研發日：20240625
技術公布日：2025/4/28
