本技術涉及生物制品以及疫苗研發，更具體的說是涉及一種自動控制搖床濕度的裝置。

背景技術：

1、在生物制品以及疫苗研發領域中，常常需要使用細胞培養的方式來開發。而在細胞培養過程中，很多參數需要尤其重視，比如細胞培養的轉速、ph、溫度、培養濕度等；參數不準確或者無法控制，就會出現細胞狀態差，邊界不清晰，活率低，密度長不上去等問題。當濕度無法控制時，會出現細胞培養基蒸發量大，滲透壓升高等問題，導致細胞活率降低甚至死亡。尤其當細胞培養在孔板中時，若不控制濕度，孔板內1ml培養基可在3天內完全蒸發，從而導致細胞死亡。

2、而作為控制這些參數的主體—搖床其成本較高，能否實現控制濕度這一功能，就會將成本拉開差距。由于搖床的體積小，無法增加搖床內的濕度，就需要添加外部裝置；若增加外部裝置，搖床的整個體積會變大。因此，亟需要提出一種精確、簡單、成本低的裝置來解決現有的搖床濕度控制問題。

技術實現思路

1、有鑒于此，本實用新型的目的是提出一種自動控制搖床濕度的裝置，以解決上述現有技術存在的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種自動控制搖床濕度的裝置，搖床、控制機構、蒸汽發生模塊、濕度傳感器、顯示模塊和水箱；

4、所述搖床的內側壁設有側壁水槽；

5、所述蒸汽發生模塊設于側壁水槽內；

6、所述濕度傳感器設置在搖床的內部，用于檢測搖床內的空氣濕度；

7、所述控制機構分別與濕度傳感器、蒸汽發生模塊和顯示模塊連接；

8、所述水箱設置在搖床的外側，并且設有出水口，所述側壁水槽設有進水口；

9、所述水箱的出水口通過管道貫穿搖床的側壁與側壁水槽的進水口連接。

10、進一步地，所述控制機構，包括：控制器以及與控制器電性連接的模數轉換模塊、繼電器模塊，所述模數轉換模塊與所述濕度傳感器電性連接；

11、所述繼電器模塊與所述蒸汽發生模塊電性連接；

12、所述繼電器模塊用于控制所述蒸汽發生模塊的通電或斷電。

13、進一步地，所述水箱內還設有紅外線水位報警器，所述紅外線水位報警器與所述控制機構電性連接；

14、所述紅外線水位報警器設于水箱內底部，且不與水箱的底板相鄰。

15、進一步地，所述側壁水槽內還設有水位限位器，所述水位限位器與所述控制機構電性連接；

16、所述水位限位器設于側壁水槽內底部，且不與側壁水槽的底板相鄰。

17、進一步地，所述管道上設有水泵，所述水泵與水位限位器電性連接。

18、進一步地，所述蒸汽發生模塊為加濕器。

19、進一步地，所述顯示模塊為數字顯示屏。

20、根據本實用新型提供的具體實施例，本實用新型通過水箱和搖床所構成，達到了自動控制搖床內濕度的效果。無論是水位自動控制，還是濕度自動控制的裝置，其成本可控制在幾百元之內。在低成本的條件下，還對搖床的濕度實現了精準的控制，給細胞培養創造了良好的生長環境，避免因濕度太低導致的細胞培養液蒸發量大，細胞滲透壓增高以及孔板內液體蒸發過快的風險。同時該裝置適用于其他培養箱等封閉環境的濕度控制；本實用新型的裝置還具有占地小，安裝方便的優點，還可以用于培養箱等其他需要控制濕度的封閉環境及設備。

技術特征：

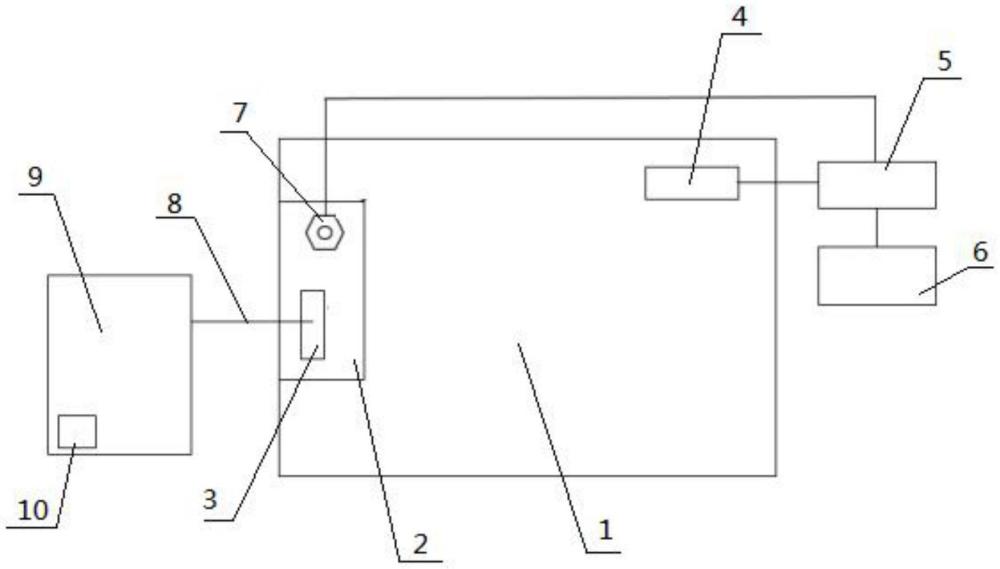

1.一種自動控制搖床濕度的裝置，其特征在于，包括：搖床(1)、控制機構(5)、蒸汽發生模塊(7)、濕度傳感器(4)、顯示模塊(6)和水箱(9)；

2.根據權利要求1所述的自動控制搖床濕度的裝置，其特征在于，所述控制機構(5)，包括：

3.根據權利要求1所述的自動控制搖床濕度的裝置，其特征在于，所述水箱(9)內還設有紅外線水位報警器(10)，所述紅外線水位報警器(10)與所述控制機構(5)電性連接；

4.根據權利要求1所述的自動控制搖床濕度的裝置，其特征在于，所述側壁水槽(2)內還設有水位限位器(3)，所述水位限位器(3)與所述控制機構(5)電性連接；

5.根據權利要求4所述的自動控制搖床濕度的裝置，其特征在于，所述管道上設有水泵，所述水泵與水位限位器(3)電性連接。

6.根據權利要求2所述的自動控制搖床濕度的裝置，其特征在于，所述蒸汽發生模塊(7)為加濕器。

7.根據權利要求1所述的自動控制搖床濕度的裝置，其特征在于，所述顯示模塊(6)為數字顯示屏。

技術總結
本技術公開了一種自動控制搖床濕度的裝置，包括：搖床、控制機構、蒸汽發生模塊、濕度傳感器、顯示模塊和水箱；所述搖床的內側壁設有側壁水槽；所述蒸汽發生模塊設于側壁水槽內；所述濕度傳感器設置在搖床的內部，用于檢測搖床內的空氣濕度；所述控制機構分別與濕度傳感器、蒸汽發生模塊和顯示模塊連接；所述水箱設置在搖床的外側，并且設有出水口，所述側壁水槽設有進水口；所述水箱的出水口通過管道貫穿搖床的側壁與側壁水槽的進水口連接，本技術通過設置水箱和搖床所構成的結構，達到了自動控制搖床內濕度的效果；還具有占地小，安裝方便的優點，還可以用于培養箱等其他需要控制濕度的封閉環境及設備。
