本實用新型涉及電動汽車充電的技術領域，尤其是指一種電智能立式交流充電樁。

背景技術：

隨著可持續發展和建設和諧社會的要求，節能減排、充分利用可再生能源的綠色發展戰略已成為當前的發展趨勢。電動汽車是新能源戰略的重要組成部分，世界各國均非常關注電動汽車的發展和推廣。但目前，我國城市中電動汽車的配套設備，如充電站或充電樁之類的充電設備很少，且充電設備主要建設在停車場或者特定的充電場所內，以大型集中式充電為主，未建成真正面向不同用戶的充電樁服務網絡，這成為了阻礙電動汽車普及的因素之一。分布式充電樁大部分安裝在無人管理的區域，充電樁便于挪動，如果不安裝防盜裝置，很容易被盜。此外，建設充電站或者充電樁必然需要有電能輸入，重新鋪設電力線路也會增加建設成本。

技術實現要素：

本實用新型的目的在于提出具有防盜功能的智能立式交流充電樁，并且能夠目前集中式電動汽車充電站的充電不便利、充電樁易失竊、重新鋪設電力線路成本高昂等問題。

技術方案：

為了解決以上問題，本實用新型提供了一種智能立式交流充電樁，其特征在于：包括有帶底座的樁體及分別安裝在該樁體上的人機交互接觸屏、刷卡器、USB接口、活動門，所述底座固定在地面上，所述活動門的外表面安裝有充電接線外漏孔和電動遙控門鎖，所述活動門內部設置有三個凹槽，分別安裝有藍牙設備、智能充電控制箱、充電槍支架，所述充電槍支架上放置有充電槍，該充電槍與智能充電控制箱內的供電單元連接；藍牙設備與智能充電控制箱內的控制芯片連接，用戶通過藍牙設備配套的智能手機APP，控制充電時間的定時、充電量大小以及電動遙控門鎖的開啟；所述智能充電控制箱包括有主充電電路、控制芯片、漏電保護電路、充電接口、GPS定位裝置、計量電表、狀態顯示單元、存儲器單元、故障檢測單元、人機交互觸摸屏接口、刷卡器接口；所述主充電電路、GPS定位裝置、狀態顯示單元、存儲器單元、故障檢測單元、計量電表、揚聲器、人機交互觸摸屏接口、刷卡器接口與控制芯片相連，所述漏電保護電路、充電接口、計量電表與主充電電路相連，輸入電流依次流經漏電保護電路、主充電電路后流入充電接口；所述存儲器單元包括串行E2PROM、存儲器擴展單元，所述串行E2PROM用于在掉電的情況下，保存各參數的設定值和保護值，以備供電電壓恢復正常后，裝置能按掉電以前的模式及保護參數軟啟動繼續進行；所述狀態顯示單元包括狀態指示故障報警模塊、指示燈、揚聲器。

作為優選，所述充電接線外漏孔設置在活動門的底部。

有益效果：

本實用新型的智能立式交流充電樁環境適應性強，具有人性化、智能化、小體積、低成本等特點，該交流充電樁既可用于電動汽車充電站內，又可用于小區、停車場等場合，可對電動汽車進行靈活、可靠的充電；提高了多用戶電動汽車充電的便捷性，緩解了當前集中式充電站的地理位置的局限性。此外能通過地面固定底座及安裝活動門和電動遙控門鎖，能很好的起到了防盜作用。

附圖說明

圖1為本實用新型所述電動汽車智能分布式充電樁的安裝示意圖。

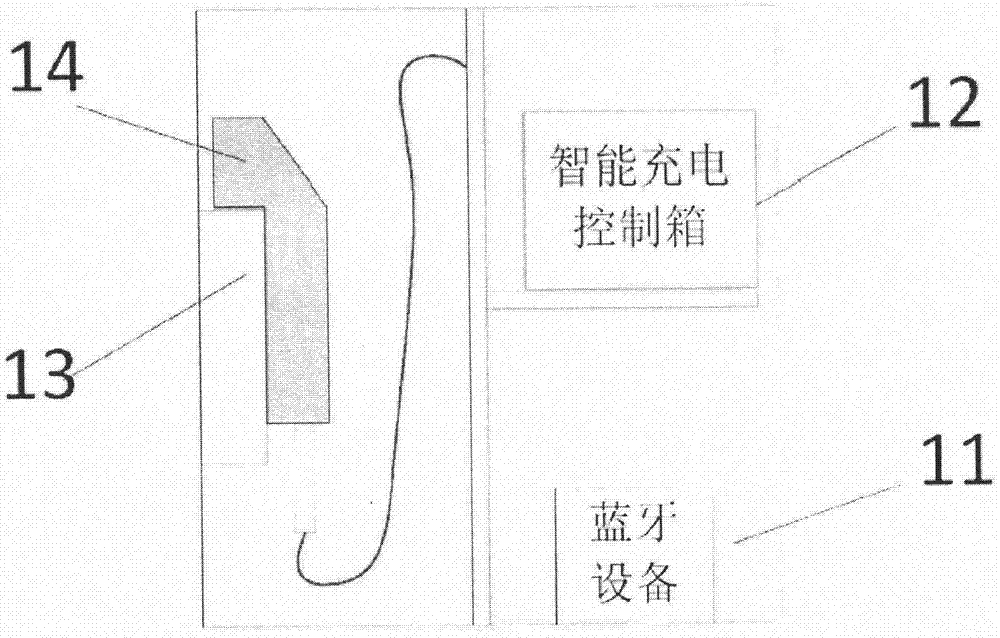

圖2為本實用新型所述活動門的內部結構示意圖。

圖3為本實用新型所述智能充電控制箱的結構方框圖。

具體實施方式

下面結合具體實施例對本實用新型作進一步說明。

如圖1和圖2所示，本實施例所述的智能立式交流充電樁1，包括有帶底座2的樁體3及分別安裝在該樁體3上的人機交互接觸屏4、刷卡器5、USB接口6、放置槽7、活動門8，所述底座2固定在地面上，所述活動門8的外表面安裝有充電接線外漏孔9和電動遙控門鎖10，其內部設置有三個凹槽，分別安裝有藍牙設備11、智能充電控制箱12、充電槍支架13，所述充電槍支架13上放置有充電槍14，該充電槍14與樁體3內的供電單元連接；藍牙設備11與智能充電控制箱12內的控制芯片連接，用戶通過藍牙設備11配套的智能手機APP，控制充電時間的定時、充電量大小以及電動遙控門鎖的開啟。

如圖3所示，所述智能充電控制箱12包括有主充電電路、控制芯片、漏電保護電路、充電接口、GPS定位裝置、計量電表、狀態顯示單元、存儲器單元、故障檢測單元、人機交互觸摸屏接口、刷卡器接口；所述主充電電路、GPS定位裝置、計量電表、狀態顯示單元、存儲器單元、故障檢測單元、人機交互觸摸屏接口、刷卡器接口與控制芯片相連，所述漏電保護電路、充電接口、計量電表與主充電電路相連，輸入電流依次流經漏電保護電路、主充電電路后流入充電接口；所述存儲器單元包括串行E2PROM、存儲器擴展單元，所述串行E2PROM用于在掉電的情況下，保存各參數的設定值和保護值，以備供電電壓恢復正常后，裝置能按掉電以前的模式及保護參數軟啟動繼續進行；所述狀態顯示單元包括狀態指示故障報警模塊、指示燈、揚聲器；所述主充電電路由220V交流供電網絡供電。

當用戶需要對電動汽車進行充電時，首先查看智能手機上的APP，查看由智能充電控制箱傳遞來的充電樁實時信息(包括是否被占用、維修狀態、地理位置等)，選擇距離用戶最近的可用充電樁充電。通過手機與充電樁內部的藍牙設備11通訊，解除電動遙控門鎖10的鎖止，可以打開活動門8，將位于充電槍支架13上的充電槍14取出，安插在待充電的電動汽車上，用戶就可以對設置充電樁上的人機交互接觸屏4進行控制，選擇充電模式，根據動力電池的當前電量，預計/指定充電時間，開啟充電模式，將充電槍支架上的充電槍拉出與電動汽車的充電接口緊密咬合，對電動汽車開始實施充電，之后將活動門8關閉，此時，由于充電接線外漏孔9設在活動門8的底部，即使關閉活動門8，也不會對充電接線造成夾壞，避免充電裝置接線的外漏。用戶也可以通過USB接口6接入小功率移動設備進行充電，充電中的移動設備可以放在放置槽7中。電動汽車充電結束后，充電樁會通過揚聲器發出提示音，同時會傳輸信號至用戶的手機終端提示用戶充電完成，此時計量電表計算得到用戶需支付的費用，用戶通過刷卡器5刷卡支付電費。當需要閑置充電樁時，啟動智能手機進入相應的APP，與電動遙控門鎖10相互匹配，將活動門8關閉；所述存儲器單元包括串行E2PROM、存儲器擴展單元，所述串行E2PROM用于在掉電的情況下，保存各參數的設定值和保護值，以備供電電壓恢復正常后，裝置能按掉電以前的模式及保護參數軟啟動繼續進行，無需人工干預，此即本智能充電樁所提供的“掉電記憶保護功能”；當所述故障檢測單元檢測電壓信號、電流信號出現異常時，會將反饋信息傳送給充電樁控制芯片，并通過充電樁控制芯片發送指令給狀態顯示單元并發出提示報警和啟動指示燈。

以上所述之實施例子只為本實用新型之較佳實施例，并非以此限制本實用新型的實施范圍，故凡依本實用新型之形狀、原理所作的變化，均應涵蓋在本實用新型的保護范圍內。
