本發明屬于電動汽車技術領域，更為具體地講，涉及一種四輪輪轂電動汽車牽引力控制方法。

背景技術：

四輪輪轂電動汽車采用四輪電機獨立驅動，避免了內燃機汽車既復雜又繁重的離合器、變速器等驅動系統，實現了電機一體化。與傳統內燃機汽車相比，四輪輪轂電動汽車在牽引力控制方面具有明星的優勢：能快速測量各輪力矩、提高了能量的利用率、駕駛更加智能化等。電動汽車牽引力控制系統的控制策略是使各個驅動電機之間的功率和轉矩得到合理的分配，讓整車具有最佳的驅動特性。其主要目標是通過調節牽引力控制車輪在行駛過程中的滑移率，以此來獲得最佳的驅動效果：將車輪的滑移率控制在實際工況最大附著系數對應的滑移率附近，防止車輪滑移，再根據設定的牽引力分配策略為各個輪胎分配最佳力矩，從而使電動汽車處于最佳行駛狀態。

目前，汽車牽引力控制系統的控制方式主要包括邏輯門限制控制、pid控制、最優控制以及滑膜變結構模糊智能控制等，其中pid控制因其結構簡單且使用時不需要精確的系統模型被廣泛使用。車輛動力學參數對牽引力控制系統有至關重要的作用，主要包括路面附著條件和行駛速度。基于u-s曲線路面識別方法具有高精度、高性價比以及實現容易，屬于電動汽車路面識別的研究重點。

傳統牽引力控制策略路面附著系數估算根據u-s曲線特征獲取最佳滑移率，經典算法包括基于u-s曲線斜率路面識別算法、基于附著系數變化范圍路面識別方法、基于平均附著系數的路面識別方法等。本文在路面識別中引入模糊技術，使車輛在不同工況下識別精度更高、識別速度更快。同時設計一種基于pid閉環控制的牽引力控制系統，使電動汽車在不同工況下具有較好的加速度性能，并保障車輛的穩定性。

技術實現要素：

本發明的目的在于克服現有技術的不足，提供一種四輪輪轂電動汽車牽引力控制方法，采用模糊路面識別算法來獲取車輪最佳滑移率，完成牽引力控制，保證電動汽車穩定行駛。

為實現上述發明目的，本發明一種四輪輪轂電動汽車牽引力控制方法，其特征在于，包括以下步驟：

(1)、計算車輪的實時滑移率sij和利用附著系數uij；

(1.1)、計算實時滑移率sij

其中，ωij表示各車輪轉速，v表示車速，r表示車輪半徑，ij∈{fl,fr,rl,rr}，分別表示左前輪、右前輪、左后輪、右后輪；

(1.2)、計算利用附著系數uij

其中，fxij、fzij分別表示各車輪的縱向力和垂向力；

(2)、利用模糊路面識別算法計算電動汽車的最佳滑移率sopt_ij和峰值附著系數μmax_ij；

其中，umax1-umax6和sopt1-sopt6分別是6種標準路面對應u-s曲線的峰值附著系數和最佳滑移率，x1～x6表示當前路面與6種標準路面的相似度權重系數；

(3)、計算車輪的期望轉速ωref_ij；

(4)、添加基本轉矩tθ_ij實現基本車速控制；

(4.1)、利用pid控制器計算整車力矩t；

其中，kp、ki和kd分別是pid控制器的比例參數、積分參數和微分參數，vref是車輛期望車速；

(4.2)、分配整車力矩t得到單個車輪的基本轉矩tθ_ij；

(5)、添加補償轉矩δtθ_ij實現車輪轉速控制；

對比各車輪的期望轉速ωref_ij和實際輪速ωij，判斷車輪是否處于滑移狀態：

如果ωij＞ωref_ij時，車輪處于滑移狀態，則需在基本轉矩tθ_ij的基礎上添加額外的補償轉矩δtθ_ij；

此時，添加的補償轉矩δtθ_ij為：

當ωij≤ωref_ij時，車輪處于非滑移狀態，則此時添加的補償轉矩δtθ_ij為零；

(6)、轉矩合成；

tt_ij＝tθ_ij+δtθ_ij(8)

(7)、整車力矩分配；

(7.1)、分配整車力矩，使車輛同軸兩側車輪驅動轉矩相等，即：

其中，tw_fr、tw_fl分別表示右前輪、左前輪驅動轉矩；tw_rr、tw_rl分別表示右后輪和左后輪驅動轉矩；

(7.2)、計算各車輪的輪轂電機的轉矩；

其中，tmax為輪轂電機最大承受轉矩；

(7.3)、將左前輪轉矩tw_fl、右前輪轉矩tw_fr、左后輪轉矩tw_rl以及右后輪轉矩tw_rr作為轉矩指令值，輸入到對應的輪轂電機，完成四輪輪轂電動汽車牽引力控制。

本發明的發明目的是這樣實現的：

本發明一種四輪輪轂電動汽車牽引力控制方法，通過模糊路面識別算法來獲取車輪最佳滑移率，從而實現電動汽車牽引力的控制策略；具體講，通過最佳滑移率計算期望的車輪轉速，再對各車輪當前轉速進行判斷，確定是否需要減小牽引力；最后通過補償轉矩和基本轉矩合成得到單輪轉矩，再進行整車轉矩分配，最終使四輪均獲得合理的驅動轉矩，從而避免了電動汽車非期望橫擺運動的出現，且更好地保證車輛行駛穩定；本發明采用的牽引力控制策略的加速性能更好。

附圖說明

圖1是本發明一種四輪輪轂電動汽車牽引力控制原理圖；

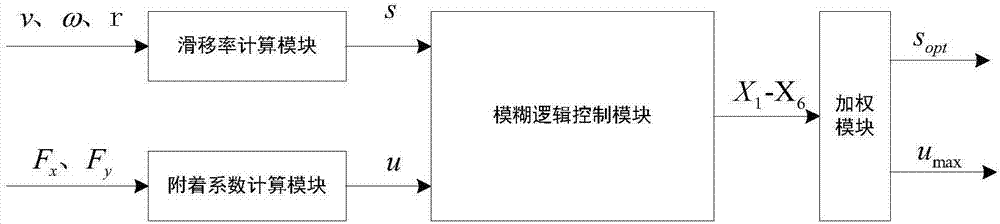

圖2是本發明模糊邏輯控制原理圖；

圖3是本發明的滑移率隸屬度函數圖；

圖4是本發明附著系數隸屬度函數圖；

圖5是本發明相似度隸屬度函數圖；

圖6是本發明基本車速控制原理圖；

圖7是兩種控制方法下的車速曲線對比圖；

圖8是兩種控制方法下的車輛加速對比圖；

圖9是兩種控制方法下四個車輪的滑移率對比圖；

圖10是兩種控制方法下車輛行駛軌跡對比圖。

具體實施方式

下面結合附圖對本發明的具體實施方式進行描述，以便本領域的技術人員更好地理解本發明。需要特別提醒注意的是，在以下的描述中，當已知功能和設計的詳細描述也許會淡化本發明的主要內容時，這些描述在這里將被忽略。

實施例

圖1是本發明一種四輪輪轂電動汽車牽引力控制原理圖。

在本實施例中，選用的電動汽車的參數為：整車重量2150kg，車輪半徑0.326m，單個輪轂電機最大轉矩320nm，車輪轉動慣量0.6kg·m²，質心到前軸的距離1.35m，質心到后軸的距離1.35m，最小離地間隙0.123m，前輪輪距1.55m，后輪輪距1.55m等。

下面結合圖1，對本發明一種四輪輪轂電動汽車牽引力控制方法進行詳細說明，具體包括以下步驟：

s1、計算車輪的實時滑移率sij和利用附著系數uij

s1.1計算實時滑移率sij

車輛利用傳感器獲取車速、車輪轉速等運動參數，再結合車輪半徑計算得到車輛各車輪的實時滑移率：

其中，ωij表示各車輪轉速，v表示車速，r表示車輪半徑；且ij∈{fl,fr,rl,rr}，分別表示左前輪、右前輪、左后輪、右后輪；

s1.2、計算利用附著系數uij

依據車輪的縱向力和垂向力計算各車輪的利用附著系數：

其中，μij、fxij、fzij分別表示各車輪的利用附著系數、縱向力和垂向力；

其中，車輪縱向力由車輪驅動轉矩tij、轉動慣量i、角加速度以及車輪半徑r計算得：

車輪垂向力由整車重量mg、縱向加速度ax、車輪前后軸之間的距離l、前后輪到質心的距離lf和lr以及車輛質心與地面間的垂直高度h計算得：

s2、利用模糊邏輯控制器計算電動汽車的最佳滑移率sopt_ij和峰值附著系數μmax_ij；

模糊邏輯控制器對路面進行模糊識別一般采用的控制流程為：模糊化、模糊邏輯推理和清晰化，如圖2所示，將實時滑移率sij和利用附著系數μij分別輸入模糊化模塊求得權重系數，并計算車輛的最佳滑移率和峰值附著系數；下面對流程過程進行詳細描述：

s2.1、輸入模糊化

實時滑移率sij和利用附著系數μij分別輸入模糊化模塊，實時滑移率sij和利用附著系數μij的隸屬度函數通過大量實驗得到：滑移率的論域?yàn)閇0，1]，共有s、m、ml、l四個模糊子集，分別代表小滑移率[0，0.05]、中等滑移率[0，0.15]、較大滑移率[0.05，0.9]和大滑移率[0.8，1.0]，如圖3所示；每種滑移率分別對應一個利用附著系數隸屬度函數，且采用高斯函數和三角函數結合，分別如圖4a-d所示，其中，圖4(a)小滑移率對應隸屬度函數圖，圖4(b)中等滑移率對應隸屬度函數圖，圖4(c)是較大滑移率對應隸屬度函數圖，圖4(d)是大滑移率對應隸屬度函數圖；

s2.2、邏輯推理

經過模糊化的輸入量通過模糊規則進行推理，共包含冰、雪、濕鵝卵石、濕瀝青、干水泥和干瀝青6種標準路面，分別用rs1、rs2、rs4、rs5和rs6表示。推理后共有5種模糊相似度為不相似、一般相似、較相似、相似和非常相似，可用ds、gs、ms、s和vs表示，如表1所示：

表1是邏輯推理規則表；

s2.3、清晰化

模糊推理后的模糊輸出量經過清晰化模塊得到6種路面的權重x1、x2、x3、

x4、x5和x6，清晰化模塊相似度隸屬度函數采用高斯函數與三角函數，如圖5所示；

s2.4、最佳滑移率sopt_ij和峰值利用附著系數μmax_ij計算

模糊路面識別的最終結果為各個車輪最佳滑移率和路面峰值利用附著系數，利用模糊模塊得到的6個權重計算得：

其中，umax1-umax6和sopt1-sopt6分別是冰、雪、濕鵝卵石、濕瀝青、干水泥和干瀝青路面對應u-s曲線的峰值附著系數和最佳滑移率。

s3、計算車輪期望轉速ωref_ij

利用上一步驟得到的最佳滑移率sopt_ij計算各車輪對應情況下的車輪轉速：

s4、添加基本轉矩tθ_ij實現基本車速控制

s4.1、計算整車力矩t

pid控制器是基本車速控制的核心模塊，通過對比車輛期望車速vref和實際車速v輸出應添加的整車力矩t。pid控制器由比例、積分和微分三部分組成，輸入是車速的差值e，輸出整車力矩t：

其中kp、ki和kd分別是比例參數、積分參數和微分參數；

s4.2、分配整車力矩t得到單個車輪的基本轉矩tθ_ij

將得到的整車力矩t平均分配給四個車輪：

其中，tθ_ij為每個輪轂電機獲得的基本轉矩；

s5、添加補償轉矩δtθ_ij實現車輪轉速控制

通過對比各車輪期望轉速ωref_ij和實際輪速ωij判斷車輪是否處于滑移狀態：

當ωij＞ωref_ij時，車輛處于滑移狀態，則需在基本轉矩tθ_ij的基礎上添加額外的補償轉矩δtθ_ij；當ωij＞ωref_ij時，添加的額外補償轉矩δtθ_ij為：

當ωij≤ωref_ij時，車輪處于非滑移狀態，則此時補償轉矩δtθ_ij為零，則此時添加的額外補償轉矩δtθ_ij為：

s6、轉矩合成

利用基本車速控制和車輪轉速控制求得的基本轉矩tθ_ij和附加轉矩δtθ_ij共同作用于車輪，完成基本車速控制同時保證車輪不滑移，即對兩組轉矩進行合成：

tt_ij＝tθ_ij+δtθ_ij(11)

s7、整車力矩分配

為了避免車輛產生非期望橫擺力矩而導致車輛行駛不穩定，有必要在單輪牽引力控制的基礎上再對整車力矩進行分配,，分配流程如圖6所示；

s7.1、分配整車力矩，使車輛同軸兩側車輪驅動轉矩相等，即：

其中，tw_fr、tw_fl分別表示右前輪、左前輪驅動轉矩；tw_rr、tw_rl分別表示右后輪和左后輪驅動轉矩；

s7.2、計算各車輪的輪轂電機的轉矩；

其中，tmax為輪轂電機最大承受轉矩；

s7.3、將左前輪轉矩tw_fl、右前輪轉矩tw_fr、左后輪轉矩tw_rl以及右后輪轉矩tw_rr作為轉矩指令值，輸入到對應的輪轂電機，完成四輪輪轂電動汽車牽引力控制。

仿真驗證

基于carsim和matlab/simulink聯合仿真，仿真模型搭建中，四輪輪轂電動汽車模型是在carsim中基于傳統燃油汽車模型改造而成，而牽引力控制模型是在matlab/simulink中實現的。在該仿真過程中控制指令通過simulink輸入到carsim中，carsim再將車輛相關的動力學參數輸出到simulink，最終實現閉環控制。

為了更好理解本發明的特征以及優勢，下面將本發明的牽引力控制方法與基于曲線斜率路面識別的牽引力控制方法進行對比，分別稱作控制方法1和控制方法2。設電動汽車初始速度為5km/h、期望車速為60km/h，工況選為附著系數為0.1的低附著直線道路，圖7至圖10是兩者的對比圖，下面分別闡述：

圖7展示兩種控制方法下的車速曲線對比情況，兩者的車速曲線均從初始車速漸漸上升到穩態值，沒有超調，但控制方法1的車速調節時間為16.5s，比控制方法2縮短了20.3％。

圖8展示兩種控制方法下的車輛加速對比情況，控制方法1加速階段的加速度為0.89m/s²，控制方法2加速階段的加速度為0.72m/s²，顯然本發明擁有更好的加速性能。

圖9a-d分別展示兩種控制方法下四個車輪的滑移率對比情況，其中，圖9(a)是左前車輪滑移率，圖9(b)是右前車輪滑移率，圖9(c)左后車輪滑移率，圖9(d)是右后車輪滑移率，可見兩種控制方法的車輪滑移率都在最佳滑移率0.055附近。

圖10展示兩種控制方法下車輛行駛軌跡對比情況，表明兩者都沒有發生側向偏離，汽車的行駛軌跡能較好地跟蹤期望軌跡。

從整體仿真情況可見本發明采用的牽引力控制策略能較好的跟蹤期望車速，保證車輛的穩定行駛，且加速性能更好。
