本技術屬于汽車座椅，具體涉及一種汽車座椅拉手結構。

背景技術：

1、現有汽車座椅的拉手普遍設計在車窗上邊緣，對于大型suv的車型，拉手距離地面太高，且普遍設置在車頂內側，對于后排乘客而言，不方便抓握著力輔助乘客上車。

2、因此需要提供一種新型的汽車座椅拉手結構，通過將拉手設計在座椅靠背上，以便于后排乘客抓握輔助上車。

技術實現思路

1、有鑒于此，本實用新型的目的在于提供一種汽車座椅拉手結構，以便于后排乘客抓握輔助上車。

2、為達到上述目的，本實用新型提供如下技術方案：

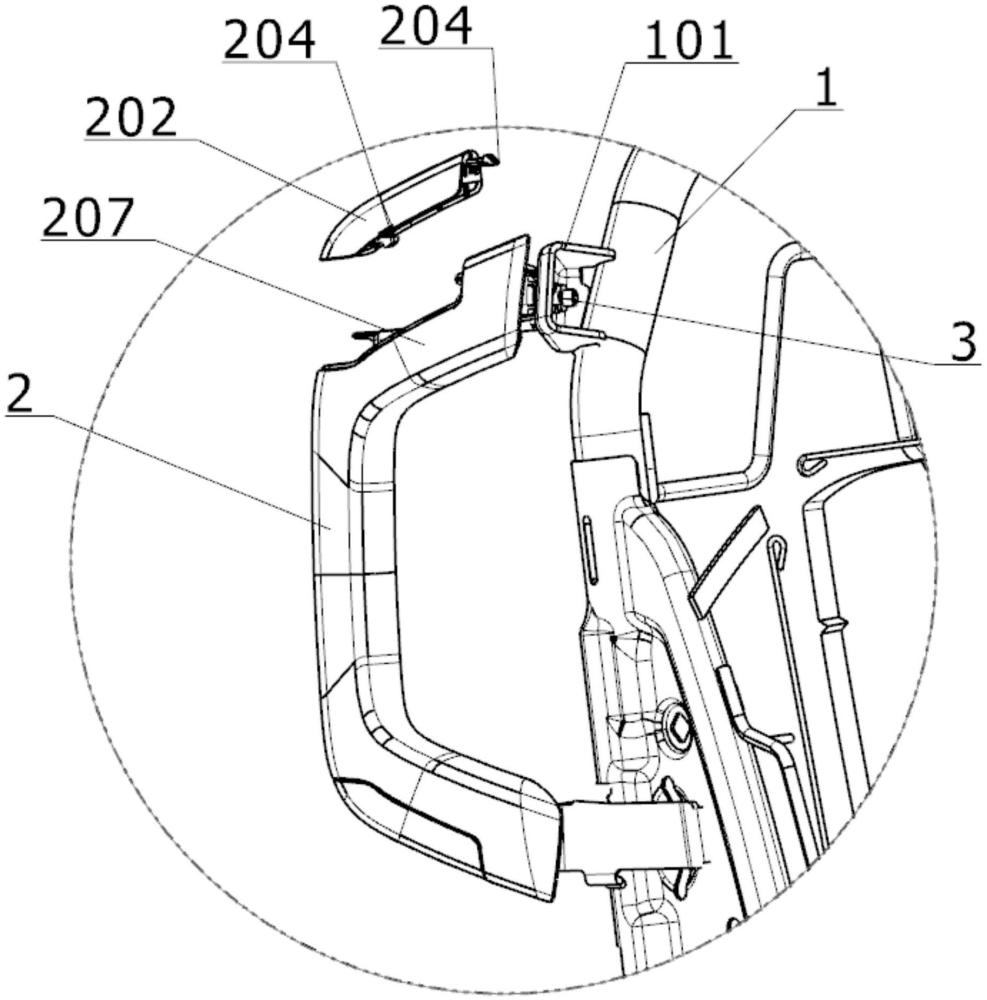

3、本實用新型提供一種汽車座椅拉手結構，包括：安裝在汽車座椅靠背骨架上的拉手，所述拉手設置在靠背骨架上靠近車門的一側，所述拉手往靠近車門側傾斜設置，所述靠背骨架上固定連接有與拉手端部對應的連接件，所述拉手端部與連接件通過螺栓固定連接，所述拉手的連接臂上設有用于螺栓通過的空腔，所述拉手上卡接有能夠封閉空腔的滑蓋。

4、進一步，所述連接件焊接在靠背骨架上。

5、進一步，所述拉手的連接臂上設有卡槽，所述滑蓋上設有與卡槽配合的卡扣，所述卡扣與卡槽卡接或脫離以使滑蓋與拉手連接或脫離。

6、進一步，所述卡扣和卡槽的數量均為兩個，其中第一卡扣向下卡接在第一卡槽內，第二卡扣向上卡接在第二卡槽內。

7、進一步，所述卡槽設置在空腔內。

8、進一步，所述滑蓋沿拉手連接臂延伸方向滑至拉手上卡接。

9、進一步，所述拉手上設有定位桿，所述定位桿的軸線方向與拉手連接臂延伸方向一致，所述滑蓋上設有與定位桿配合的定位槽。

10、進一步，所述定位桿的數量為兩個，兩個定位桿對稱設置在空腔內位于螺栓的兩側。

11、本實用新型的有益效果在于：拉手設置在靠背骨架上，以利于后排乘客抓握著力輔助上車，且便于汽車顛簸時，后排乘客通過拉住拉手輔助受力；將拉手往靠近車門側傾斜設置，一是利于后排乘客抓握，二是能夠留出后排空間，防止汽車急剎時，后排乘客碰撞到拉手。

12、本實用新型的其他優點、目標和特征將在隨后的說明書中進行闡述，并且在某種程度上對本領域技術人員而言是顯而易見的，或者本領域技術人員可以從本實用新型的實踐中得到教導。本實用新型的目標和其他優點可以通過下面的說明書來實現和獲得。

技術特征：

1.一種汽車座椅拉手結構，其特征在于，包括：安裝在汽車座椅靠背骨架上的拉手，所述拉手設置在靠背骨架上靠近車門的一側，所述拉手往靠近車門側傾斜設置，所述靠背骨架上固定連接有與拉手端部對應的連接件，所述拉手端部與連接件通過螺栓固定連接，所述拉手的連接臂上設有用于螺栓通過的空腔，所述拉手上卡接有能夠封閉空腔的滑蓋。

2.根據權利要求1所述的汽車座椅拉手結構，其特征在于：所述連接件焊接在靠背骨架上。

3.根據權利要求2所述的汽車座椅拉手結構，其特征在于：所述拉手的連接臂上設有卡槽，所述滑蓋上設有與卡槽配合的卡扣，所述卡扣與卡槽卡接或脫離以使滑蓋與拉手連接或脫離。

4.根據權利要求3所述的汽車座椅拉手結構，其特征在于：所述卡扣和卡槽的數量均為兩個，其中第一卡扣向下卡接在第一卡槽內，第二卡扣向上卡接在第二卡槽內。

5.根據權利要求4所述的汽車座椅拉手結構，其特征在于：所述卡槽設置在空腔內。

6.根據權利要求5所述的汽車座椅拉手結構，其特征在于：所述滑蓋沿拉手連接臂延伸方向滑至拉手上卡接。

7.根據權利要求6所述的汽車座椅拉手結構，其特征在于：所述拉手上設有定位桿，所述定位桿的軸線方向與拉手連接臂延伸方向一致，所述滑蓋上設有與定位桿配合的定位槽。

8.根據權利要求7所述的汽車座椅拉手結構，其特征在于：所述定位桿的數量為兩個，兩個定位桿對稱設置在空腔內位于螺栓的兩側。

技術總結
本技術公開了一種汽車座椅拉手結構，屬于汽車座椅技術領域，包括：安裝在汽車座椅靠背骨架上的拉手，所述拉手設置在靠背骨架上靠近車門的一側，所述拉手往靠近車門側傾斜設置，所述靠背骨架上固定連接有與拉手端部對應的連接件，所述拉手端部與連接件通過螺栓固定連接，所述拉手的連接臂上設有用于螺栓通過的空腔，所述拉手上卡接有能夠封閉空腔的滑蓋。本技術將拉手設置在靠背骨架上，以利于后排乘客抓握著力輔助上車，且便于汽車顛簸時，后排乘客通過拉住拉手輔助受力；將拉手往靠近車門側傾斜設置，一是利于后排乘客抓握，二是能夠留出后排空間，防止汽車急剎時，后排乘客碰撞到拉手。

技術研發人員：章晉源
受保護的技術使用者：廣西雙英集團股份有限公司
技術研發日：20240418
技術公布日：2025/4/28
