本申請涉及車用儀表，具體為一種儀表扣件。

背景技術：

1、車用儀表是一種集成了多個功能的儀表盤，用于顯示和監控車輛的各種信息，包括速度、里程、燃油量、發動機轉速、故障指示、溫度、轉向指示等。它是駕駛員了解車輛狀態和行駛情況的重要工具，提高駕駛安全性和舒適性。

2、如公開號為cn219687072u的專利，其具體公開了一種汽車電子組合儀表，無需對面板進行通孔設計或額外設計機械按鍵，從而提升車用儀表裝置的密封防水效果，使其更加美觀，通過面板對儀表裝置進行操控，提高操作的準確度和靈敏度，精準操控車輛儀表裝置，。

3、在上述公開專利中，該組合儀表通過面板對儀表裝置進行操控，提高操作的準確度和靈敏度，然而該儀表在安裝時，需要將多組零件相互組裝后，再通過定位螺栓安裝在車內，而當該儀表內的部分零件在長時間使用后需要更換時，需要將多組螺栓逐一拆卸后，才能將組合儀表卸下，這種拆卸方式較為繁瑣，降低了裝置的靈活性，所以有必要提供一種儀表扣件來解決上述問題。

4、需要說明的是，本背景技術部分中公開的以上信息僅用于理解本申請構思的背景技術，并且因此，它可以包含不構成現有技術的信息。

技術實現思路

1、基于現有技術中存在的上述問題，本申請所要解決的問題是：提供一種儀表扣件，達到儀表的安裝與拆卸效率高，速度快的效果。

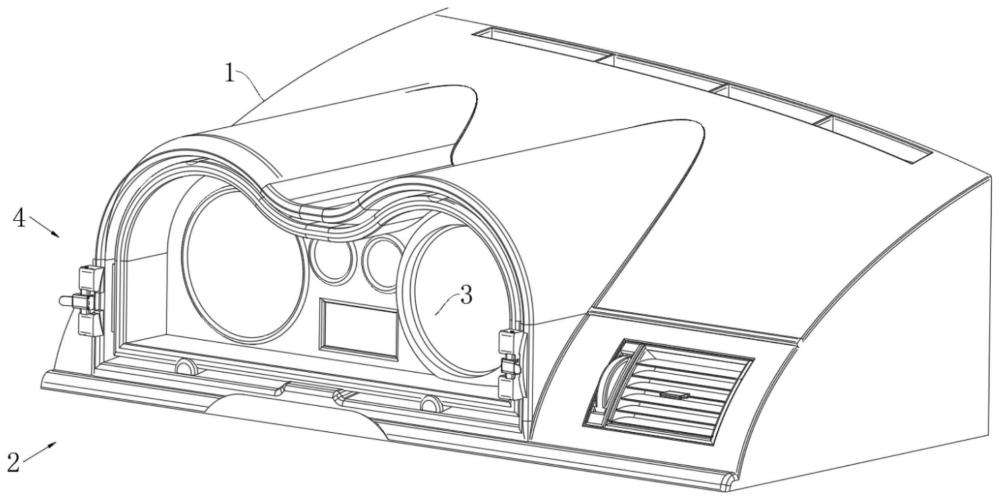

2、本申請解決其技術問題所采用的技術方案是：一種儀表扣件，包括儀表盤，該儀表盤具有安裝腔；罩殼組件，該罩殼組件包括防塵框，該防塵框的尺寸與安裝腔的尺寸相適配；連接組件，該連接組件設置在罩殼組件與安裝腔之間，連接組件包括至少兩組棘齒板，兩組棘齒板分別設置在防塵框的兩側；棘爪，該棘爪鉸接在安裝腔內對應棘齒板的位置。

3、進一步的，防塵框的一側設置有底板，底板的底部與安裝腔的底部相接觸。

4、進一步的，防塵框與底板之間設置有多組彈簧，彈簧的一端固定在防塵框上，遠離一端固定安裝在底板上。

5、進一步的，安裝腔內側的底部與頂部均設置有導向塊，防塵框上對應導向塊的位置設置有滑槽，滑槽與導向塊的尺寸相適配。

6、進一步的，棘爪與安裝腔的連接處設置有扭簧。

7、本申請的有益效果是：本申請提供的一種儀表扣件，通過設置可快速裝卸的罩殼組件，使得防塵框與安裝腔之間的裝卸更為簡便，方便了工作人員在對儀表盤檢修時的裝卸，為儀表盤的維護和保養提供了更好的解決方案，增加了裝置的實用性。

8、除了上面所描述的目的、特征和優點之外，本申請還有其它的目的、特征和優點。下面將參照圖，對本申請作進一步詳細的說明。

技術特征：

1.一種儀表扣件，包括：

2.根據權利要求1所述的一種儀表扣件，其特征在于：所述防塵框(21)的一側設置有底板(22)，所述底板(22)的底部與所述安裝腔(3)的底部相接觸。

3.根據權利要求2所述的一種儀表扣件，其特征在于：所述防塵框(21)與所述底板(22)之間設置有多組彈簧(23)，所述彈簧(23)的一端固定在所述防塵框(21)上，遠離所述一端固定安裝在所述底板(22)上。

4.根據權利要求3所述的一種儀表扣件，其特征在于：所述安裝腔(3)內側的底部與頂部均設置有導向塊(31)，所述防塵框(21)上對應所述導向塊(31)的位置設置有滑槽(211)，所述滑槽(211)與所述導向塊(31)的尺寸相適配。

5.根據權利要求4所述的一種儀表扣件，其特征在于：所述棘爪(43)與所述安裝腔(3)的連接處設置有扭簧。

技術總結
本申請公開了一種儀表扣件，屬于車用儀表技術領域。主要包括儀表盤，該儀表盤具有安裝腔；罩殼組件，該罩殼組件包括防塵框，該防塵框的尺寸與安裝腔的尺寸相適配；連接組件，該連接組件設置在罩殼組件與安裝腔之間，連接組件包括至少兩組棘齒板，兩組棘齒板分別設置在防塵框的兩側；棘爪，該棘爪鉸接在安裝腔內對應棘齒板的位置。本申請的一種儀表扣件，通過設置可快速裝卸的罩殼組件，使得防塵框與安裝腔之間的裝卸更為簡便，方便了工作人員在對儀表盤檢修時的裝卸，為儀表盤的維護和保養提供了更好的解決方案，增加了裝置的實用性，達到儀表的安裝與拆卸效率高，速度快的效果。

技術研發人員：胡益群
受保護的技術使用者：常州新思維新能源汽車技術有限公司
技術研發日：20240426
技術公布日：2025/4/28
