本技術涉及房車水路結構領域，尤其涉及一種車用水路結構。

背景技術：

1、隨著生活質量的提高，采用房車出游受到越來越多人的喜愛，房車會配置生活用水系統，能夠方便的滿足人們的生活需求，洗澡使用的浴室也是不可或缺的一部分。

2、現有房車的浴室結構水路是箱體做好后，明裝水路，要做水路裝飾罩，接頭也要增加，漏水點增加，漏水風險高，裝飾罩不美觀，成本高，在淋浴間的水路幾乎為明裝，不美觀，由于需要大量防銹鋼板材料，成本高。

技術實現思路

1、本實用新型的目的在于提供一種車用水路結構，旨在解決現有水路結構在淋浴間的水路為明裝，需要做水路裝飾罩，增加連接接頭，從而使漏水點增加，漏水風險高的問題。

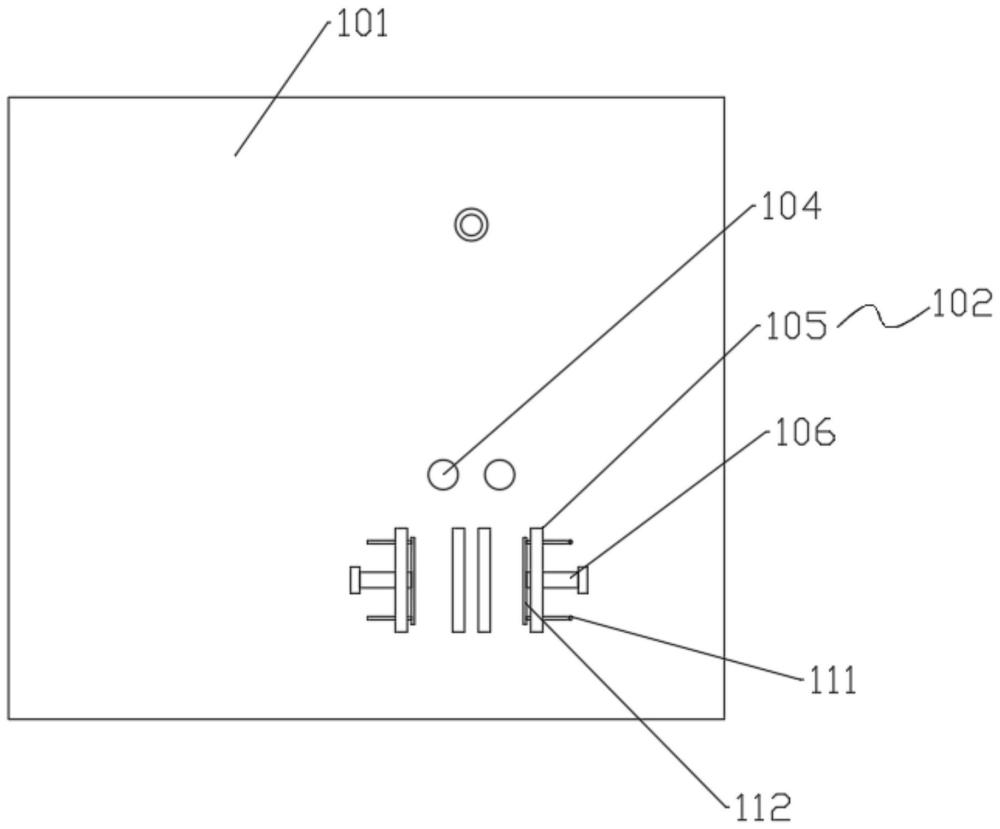

2、為實現上述目的，本實用新型提供了一種車用水路結構，包括復合板材和水路安裝組件，所述水路安裝組件包括支撐架、淋浴孔、管槽、固定螺栓和安裝螺栓；

3、所述淋浴孔設置于所述復合板材上，所述管槽與所述復合板材固定連接，并位于所述復合板材的一側，所述支撐架與所述復合板材固定連接，并位于所述淋浴孔的上方，所述固定螺栓與所述管槽螺紋連接，并位于所述管槽的一側，所述，所述安裝螺栓與所述復合板材螺紋連接，并位于所述復合板材的底部。

4、其中，所述支撐架包括螺紋柱、內螺紋環和圓環，所述內螺紋環與所述復合板材固定連接，并位于所述復合板材的一側，所述螺紋柱貫穿于所述復合板材與所述內螺紋環螺紋連接，所述圓環與所述螺紋柱固定連接，并位于所述螺紋柱的一側。

5、其中，所述水路安裝組件還包括限位桿和壓板，所述壓板與所述固定螺栓轉動連接，并位于所述固定螺栓的一側，所述限位桿與所述管槽滑動連接，并位于所述管槽的一側，所述限位桿與所述壓板固定連接，并位于所述壓板一側。

6、其中，所述水路安裝組件還包括花板和圍欄，所述花板與所述復合板材固定連接，并位于復合板材的一側，所述圍欄與所述花板固定連接，并位于所述花板的一側。

7、其中，所述水路安裝組件還包括內桿、外桿和彈簧，所述外桿與所述復合板材固定連接，并位于所述復合板材的一側，所述內桿與所述外桿滑動連接，并位于所述外桿的內側，所述彈簧設置于所述外桿的內側，所述彈簧與所述內桿固定連接，并位于所述內桿的一側。

8、本實用新型的一種車用水路結構，所述復合板材為一體大板，減少組合式的拼接，從而增加了結構的防水性，所述復合板材為l型，通過安裝螺栓將復合板材固定在房車浴室，所述淋浴孔用于安裝淋浴，淋浴安裝在所述遠離所述管槽的一側，所述管槽用于淋浴水管走線，所述固定螺栓擰緊將水管固定在所述管槽內，所述支撐架用于支撐安裝淋浴，本實用新型減少了拼裝，提高了密閉性，解決了現有水路結構在淋浴間的水路為明裝，需要做水路裝飾罩，增加連接接頭，從而使漏水點增加，漏水風險高的問題。

技術特征：

1.一種車用水路結構，包括復合板材，其特征在于，

2.如權利要求1所述的一種車用水路結構，其特征在于，

3.如權利要求2所述的一種車用水路結構，其特征在于，

4.如權利要求3所述的一種車用水路結構，其特征在于，

5.如權利要求4所述的一種車用水路結構，其特征在于，

技術總結
本技術涉及房車水路結構領域，具體涉及一種車用水路結構，包括復合板材和水路安裝組件，水路安裝組件包括支撐架、淋浴孔、管槽、固定螺栓和安裝螺栓；復合板材為一體大板，減少組合式的拼接，從而增加了結構的防水性，復合板材為L型，通過安裝螺栓將復合板材固定在房車浴室，淋浴孔用于安裝淋浴，淋浴安裝在遠離管槽的一側，管槽用于淋浴水管走線，固定螺栓擰緊將水管固定在管槽內，支撐架用于支撐安裝淋浴，本技術減少了拼裝，提高了密閉性，解決了現有水路結構在淋浴間的水路為明裝，需要做水路裝飾罩，增加連接接頭，從而使漏水點增加，漏水風險高的問題。

技術研發人員：勾濤,周忠良,魏建業
受保護的技術使用者：重慶迪馬工業有限責任公司
技術研發日：20240428
技術公布日：2025/4/28
