本技術涉及車輛配件，具體涉及一種儲物盒、儀表板裝置及車輛。

背景技術：

1、車輛儲物盒用于收納手機或一些小體積的零碎物品。如何滿足造型前提下，擴大儲物盒空間并盡可能的減重、降本是車輛設計工作的重要目標之一。目前車輛上的儲物盒產品一般都是開口整圈比底部大。若要增加儲物盒的容量，儲物盒開口的面積勢必要增大，但儀表板上留給儲物盒開口的空間有限，無法設置更大的開口。

2、可見，儲物盒的開口比底部大的結構，在開口設置空間有限的情況下限制了其擴大容量的需要。

技術實現思路

1、有鑒于此，本實用新型提供了一種儲物盒、儀表板裝置及車輛，以解決開口比底部大的結構，在開口設置空間有限的情況下限制了儲物盒擴大容量需要的問題。

2、第一方面，本實用新型提供了一種儲物盒，包括：

3、盒主體；

4、所述盒主體內形成有儲物空腔；

5、所述盒主體具有與所述儲物空腔相連通的敞口；

6、且所述儲物空腔的橫截面面積大于所述敞口的面積。

7、有益效果：由于盒主體形成了儲物空腔的橫截面面積大于其敞口面積的甕形結構，與相關技術中開口比底部大的結構相比，能夠在開口面積不變的情況下有效增加內部的儲物空間，在有限的開口空間設計可靠結構，而且結構簡單，易于實現。

8、在一種可選的實施方式中，所述盒主體沿其軸線方向從所述敞口處向所述盒主體的底部方向漸擴。

9、有益效果：盒主體的內側輪廓由敞口處向其底側漸擴的方式，避免放置物品時與壁面產生刮碰，方便放置和拿取物品。

10、在一種可選的實施方式中，所述盒主體包括：

11、面板，具有面開口；

12、側圍，具有上下貫通的上開口和下開口；

13、底板；

14、其中，所述面板和所述底板分別設置于所述側圍的上開口和下開口處。

15、有益效果：綜合考慮結構特征和生產工藝等，盒主體包括了面板、側圍和底板三個組成部分，面板和底板分別設置在側圍的上開口和下開口處，進而形成甕形結構，以增加內部容納空間。

16、在一種可選的實施方式中，所述側圍為楔形，使所述面板與所述側圍之間形成楔形配合。

17、有益效果：側圍設置成楔形，使得敞口與底板成一定夾角，方便通過敞口拿取儲物盒中的物品。

18、在一種可選的實施方式中，所述面板與所述側圍之間設置有焊接層。

19、有益效果：面板與側圍之間通過焊接的方式實現可靠連接。

20、面板與側圍配合時，由于側圍與周邊件之間的結構空間小，導致螺釘座與卡扣等安裝結構無法放進去，即使放進去，單獨的卡舌也是半邊固定，手按壓時會產生晃蕩，不牢靠；而且螺釘也只能用小螺釘，只能布置在四個角上，中間不能布置，卡扣也只能用小卡扣，可靠性較差。面板采用螺釘或卡扣安裝，也不能一次性解決裝置間隙與面差問題，采用楔形配合，同時焊接相連，實現產品小空間的可靠性設計。

21、在一種可選的實施方式中，所述側圍為一體式側圍。

22、有益效果：側圍采用一體成型的方式，減少模具，降低成本，同時零部件減少也有利于實現輕量化。

23、在一種可選的實施方式中，所述底板與所述側圍可拆卸式連接。

24、有益效果：底板與側圍采用可拆卸式連接方式，方便根據需要分別對側圍和底板結構進行單獨設計。

25、第二方面，本實用新型還提供了一種儀表板裝置，包括：

26、儀表板本體；

27、以上任一項所述的儲物盒，且所述儲物盒下沉設置于所述儀表板的底側。

28、有益效果：在儀表板裝置的底側下沉設置本實用新型的儲物盒，有效利用儀表板內側的空間，增加車輛的收納功能區。

29、在一種可選的實施方式中，所述盒主體上設置有連接結構，所述盒主體通過所述連接結構可拆卸式安裝于所述儀表板本體。

30、有益效果：盒主體通過連接結構安裝到儀表板本體，安裝方便；而且可拆卸式的安裝方式，便于儀表板本體和儲物盒分別根據需要選擇滿足各自強度、抗拉性能和抗沖擊性能等要求的不同材料制造。

31、第三方面，本實用新型還提供了一種車輛，包括以上任一所述的儀表板裝置。

32、有益效果：由于車輛包括本實用新型的儀表板裝置，因此具有與儀表板裝置相同的技術效果，此處不再贅述。

技術特征：

1.一種儲物盒，其特征在于，包括：

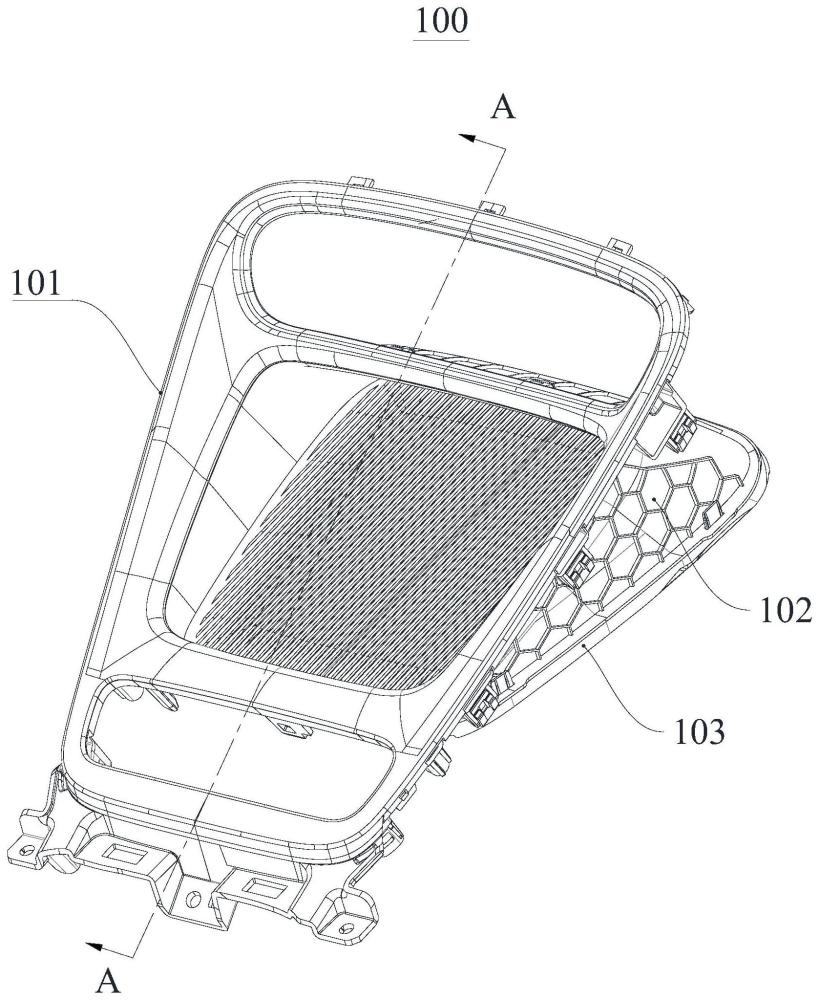

2.根據權利要求1所述的儲物盒，其特征在于，所述盒主體(100)沿其軸線方向從所述敞口處向所述盒主體(100)的底部方向漸擴。

3.根據權利要求1或2所述的儲物盒，其特征在于，所述盒主體(100)包括：

4.根據權利要求3所述的儲物盒，其特征在于，所述側圍(102)為楔形，所述面板(101)與所述側圍(102)之間形成楔形配合。

5.根據權利要求3所述的儲物盒，其特征在于，所述面板(101)與所述側圍(102)之間設置有焊接層。

6.根據權利要求3所述的儲物盒，其特征在于，所述側圍(102)為一體式側圍(102)。

7.根據權利要求3所述的儲物盒，其特征在于，所述底板(103)與所述側圍(102)可拆卸式連接。

8.一種儀表板裝置，其特征在于，包括：

9.根據權利要求8所述的儀表板裝置，其特征在于，所述盒主體(100)上設置有連接結構(1011)，所述盒主體(100)通過所述連接結構(1011)可拆卸式安裝于所述儀表板本體(200)。

10.一種車輛，其特征在于，包括權利要求8或9所述的儀表板裝置。

技術總結
本技術涉及車輛配件技術領域，公開了一種儲物盒、儀表板裝置及車輛，該儲物盒包括具有敞口的盒主體，且盒主體內形成的儲物空腔的橫截面面積大于其敞口的面積。由于盒主體形成了儲物空腔的橫截面面積大于其敞口面積的甕形結構，與相關技術中開口比底部大的結構相比，能夠在開口面積不變的情況下有效增加內部的儲物空間，在有限的開口空間設計可靠結構，而且結構簡單，易于實現。

技術研發人員：楊青松,周克,李名樹,胡從振,王勤,戰仕海,陶明,黃銘熙
受保護的技術使用者：浙江吉利控股集團有限公司
技術研發日：20240426
技術公布日：2025/4/28
