本技術涉及汽車裝飾，特別涉及一種車門窗框裝飾板。

背景技術：

1、隨著汽車工業的發展，汽車已經成為人們日常出行的常用工具，人們在感受汽車給生活帶來方便的同時，對汽車的外觀要求越來越高，完美的產品結構為實現車身美感提供有力保障，車門窗框裝飾板作為車身外觀重要組成部分，其主要作用在于遮蔽門框上段結構，反映前后車門窗框的外觀配合，為人們提供愉悅的視覺享受。

2、現有技術的車門窗框裝飾板在車門窗框處安裝后，隨著車輛在多植物的鄉村道路行駛，窗框裝飾板的表面容易被一些道路邊的枝條打傷或刮出較深的板面痕，這些都會影響裝飾板的美觀性，為此，我們提出一種車門窗框裝飾板。

技術實現思路

1、本實用新型的主要目的在于提供一種車門窗框裝飾板，在車門窗框裝飾板的裝飾板本體處設置外護機構，外護機構在裝飾板本體外形成彈性保護結構，當車輛遭遇鄉村道路枝條時，外護機構的碳纖維護片在裝飾板本體外進行防護，并且碳纖維護片以軟彈性的橡膠邊條、橡膠氣囊條、橡膠邊緩條和c形橡膠短緩座在pvc車衣表面片表面進行彈性緩沖，再將力傳遞給pvc車衣基片和裝飾板本體，使得裝飾板本體所受到的傷害降低，有效避免裝飾板本體遭遇鄉村道路樹枝時被打壞，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種車門窗框裝飾板，包括裝飾板本體和背扣板，還包括外護機構，所述外護機構包括pvc車衣表片、橡膠邊條、橡膠氣囊條、橡膠邊緩條、c形橡膠短緩座、碳纖維護片和pvc車衣基片，所述裝飾板本體的背板面一體成型有背扣板，且裝飾板本體的外板面依次粘接有pvc車衣基片和pvc車衣表片，所述pvc車衣表片的長片邊處對稱粘接有橡膠邊條，且橡膠邊條之間的pvc車衣表片處排列粘接有橡膠氣囊條，所述橡膠氣囊條的條體兩邊與pvc車衣表片之間粘接橡膠邊緩條，所述橡膠邊緩條、橡膠氣囊條和橡膠邊條之間的pvc車衣表片表面錯位粘接有c形橡膠短緩座，所述橡膠邊緩條、橡膠氣囊條、橡膠邊條和c形橡膠短緩座的外表面粘接有碳纖維護片。

4、進一步地，所述c形橡膠短緩座以自身的雙邊座邊粘接在pvc車衣表片的表面；c形橡膠短緩座的雙邊座體可以較大面積的牢固粘接pvc車衣表片。

5、進一步地，所述橡膠氣囊條的條體內沖入有氣體，且橡膠氣囊條的條體長度與pvc車衣表片的片體長度相同；橡膠氣囊條的條體以氣體形成彈性緩沖結構。

6、進一步地，所述pvc車衣表片、碳纖維護片和pvc車衣基片的片體長度與裝飾板本體的板體長度相同；pvc車衣表片、碳纖維護片和pvc車衣基片的片體可以較好的遮護在裝飾板本體外。

7、進一步地，所述橡膠邊條、橡膠氣囊條、橡膠邊緩條和c形橡膠短緩座的厚度相同；橡膠邊條、橡膠氣囊條、橡膠邊緩條和c形橡膠短緩座可以較好的在pvc車衣表片和碳纖維護片之間粘接。

8、與現有技術相比，本實用新型具有如下有益效果：

9、本實用新型通過在車門窗框裝飾板的裝飾板本體處設置外護機構，外護機構在裝飾板本體外形成彈性保護結構，當車輛遭遇鄉村道路枝條時，外護機構的碳纖維護片在裝飾板本體外進行防護，并且碳纖維護片以軟彈性的橡膠邊條、橡膠氣囊條、橡膠邊緩條和c形橡膠短緩座在pvc車衣表面片表面進行彈性緩沖，再將力傳遞給pvc車衣基片和裝飾板本體，使得裝飾板本體所受到的傷害降低，有效避免裝飾板本體遭遇鄉村道路樹枝時被打壞。

技術特征：

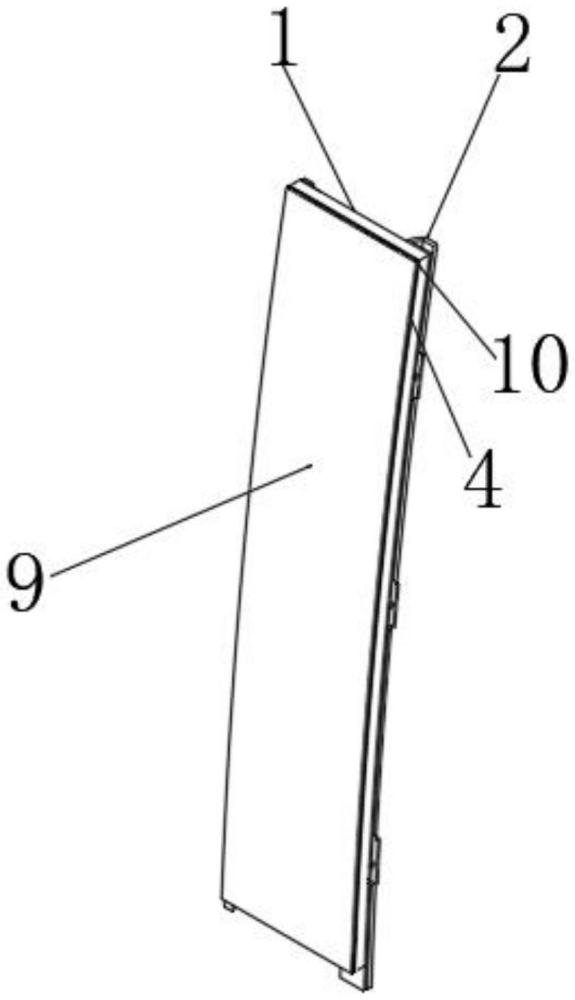

1.一種車門窗框裝飾板，包括裝飾板本體(1)和背扣板(2)，其特征在于：還包括外護機構(3)，所述外護機構(3)包括pvc車衣表片(4)、橡膠邊條(5)、橡膠氣囊條(6)、橡膠邊緩條(7)、c形橡膠短緩座(8)、碳纖維護片(9)和pvc車衣基片(10)，所述裝飾板本體(1)的背板面一體成型有背扣板(2)，且裝飾板本體(1)的外板面依次粘接有pvc車衣基片(10)和pvc車衣表片(4)，所述pvc車衣表片(4)的長片邊處對稱粘接有橡膠邊條(5)，且橡膠邊條(5)之間的pvc車衣表片(4)處排列粘接有橡膠氣囊條(6)，所述橡膠氣囊條(6)的條體兩邊與pvc車衣表片(4)之間粘接橡膠邊緩條(7)，所述橡膠邊緩條(7)、橡膠氣囊條(6)和橡膠邊條(5)之間的pvc車衣表片(4)表面錯位粘接有c形橡膠短緩座(8)，所述橡膠邊緩條(7)、橡膠氣囊條(6)、橡膠邊條(5)和c形橡膠短緩座(8)的外表面粘接有碳纖維護片(9)。

2.根據權利要求1所述的一種車門窗框裝飾板，其特征在于：所述c形橡膠短緩座(8)以自身的雙邊座邊粘接在pvc車衣表片(4)的表面。

3.根據權利要求1所述的一種車門窗框裝飾板，其特征在于：所述橡膠氣囊條(6)的條體內沖入有氣體，且橡膠氣囊條(6)的條體長度與pvc車衣表片(4)的片體長度相同。

4.根據權利要求1所述的一種車門窗框裝飾板，其特征在于：所述pvc車衣表片(4)、碳纖維護片(9)和pvc車衣基片(10)的片體長度與裝飾板本體(1)的板體長度相同。

5.根據權利要求1所述的一種車門窗框裝飾板，其特征在于：所述橡膠邊條(5)、橡膠氣囊條(6)、橡膠邊緩條(7)和c形橡膠短緩座(8)的厚度相同。

技術總結
本技術公開了一種車門窗框裝飾板，包括裝飾板本體和背扣板，還包括外護機構，所述外護機構包括PVC車衣表片、橡膠邊條、橡膠氣囊條、橡膠邊緩條、C形橡膠短緩座、碳纖維護片和PVC車衣基片，所述裝飾板本體的背板面一體成型有背扣板，在車門窗框裝飾板的裝飾板本體處設置外護機構，外護機構在裝飾板本體外形成彈性保護結構，當車輛遭遇鄉村道路枝條時，外護機構的碳纖維護片在裝飾板本體外進行防護，并且碳纖維護片以軟彈性的橡膠邊條、橡膠氣囊條、橡膠邊緩條和C形橡膠短緩座在PVC車衣表面片表面進行彈性緩沖，再將力傳遞給PVC車衣基片和裝飾板本體，有效避免裝飾板本體遭遇鄉村道路樹枝時被打壞。

技術研發人員：金永生
受保護的技術使用者：天津普利愛特真空鍍膜有限公司
技術研發日：20240511
技術公布日：2025/4/28
