本技術涉及車載衛生間，具體涉及一種升降式衛生間。

背景技術：

1、衛生間是旅居車實現旅居功能所必備的主要核心設施。由于道路和地下停車場限高，升降頂式旅居房車逐漸興起，車身下降后衛生間空間也受到限制。面對此種情況，現有房車廠家普遍非全封閉的衛生間，并使用卷簾來進行遮擋，但此設計方式具有較高的漏水風險，用戶在使用時體驗感不佳。

技術實現思路

1、本實用新型實施例提供一種升降式衛生間，以解決現有技術中的升降頂旅居房車使用的非全封閉的衛生間具有較高漏水風險，用戶體驗不佳的問題。

2、為實現上述目的，本實用新型實施例采取以下的技術方案：

3、一種升降式衛生間，包括底板、固定墻板、活動墻板、頂板和升降門系，固定墻板豎直地安裝于底板上，底板上設置有泄污口，泄污口與外部的泄污管道連通，固定墻板的底部與底板連接固定，活動墻板的頂部固定連接頂板；

4、固定墻板和活動墻板的橫截面呈“門”字形，且固定墻板和活動墻板具有開口的一側朝向相同，固定墻板中空并供活動墻板豎直地插入固定墻板內部，固定墻板約束活動墻板，使得活動墻板僅具有沿固定墻板的中空腔體豎直運動的自由度；

5、底板和頂板之間安裝有與頂板同步升降的升降門系，升降門系用于封閉固定墻板和活動墻板的開口側，底板和頂板之間還連接有多根豎直安裝的升降驅動桿，升降驅動桿用于驅動頂板靠近或遠離底板。

6、進一步地，升降驅動桿設置兩根，且兩根升降驅動桿繞底板的中心點中心對稱地設置。

7、進一步地，升降門系包括連接在底板和頂板之間的可升降的升降門框，以及與升降門框轉動連接的可升降的升降門板。

8、進一步地，升降門框包括第一門框架和第二門框架，第一門框架由中部的第一橫梁和兩側的第一側支腿連接成“門”字形，第二門框架由中部的第二橫梁和兩側的第二側支腿連接成“門”字形；

9、第一側支腿中空，升降門框通過第二側支腿在第一側支腿的空腔內滑動實現升降，第一門框架中的第一橫梁與底板固定連接，第二門框架中的第二橫梁與頂板固定連接。

10、進一步地，升降門板包括第一門板和第二門板，其中第一門板中空，第二門板插入第一門板內，在第一橫梁和第二橫梁之間還連接有可伸縮的伸縮軸，伸縮軸貫通第一門板和第二門板并作為第一門板和第二門板的轉動軸，第一門板的靠近第一橫梁的一端與第一橫梁可轉動地固定連接，第二門板的靠近第二橫梁的一端與第二橫梁可轉動地固定連接。

11、進一步地，固定墻板和活動墻板為吸塑件構成。

12、進一步地，頂板為pvc材質。

13、進一步地，底板為不銹鋼材質。

14、進一步地，升降門板和升降門框由擠壓型材構成。

15、本實用新型的有益效果為：

16、本實用新型的升降式衛生間，能安裝于車輛車廂內部，其可縱向收縮為車內讓出更多的使用空間，尤其能適配于升降頂式的房車，其升降方式簡單，操作簡單，且其縱向伸展后與普通車載衛生間使用方式相同，能給用戶較好的使用體驗。

技術特征：

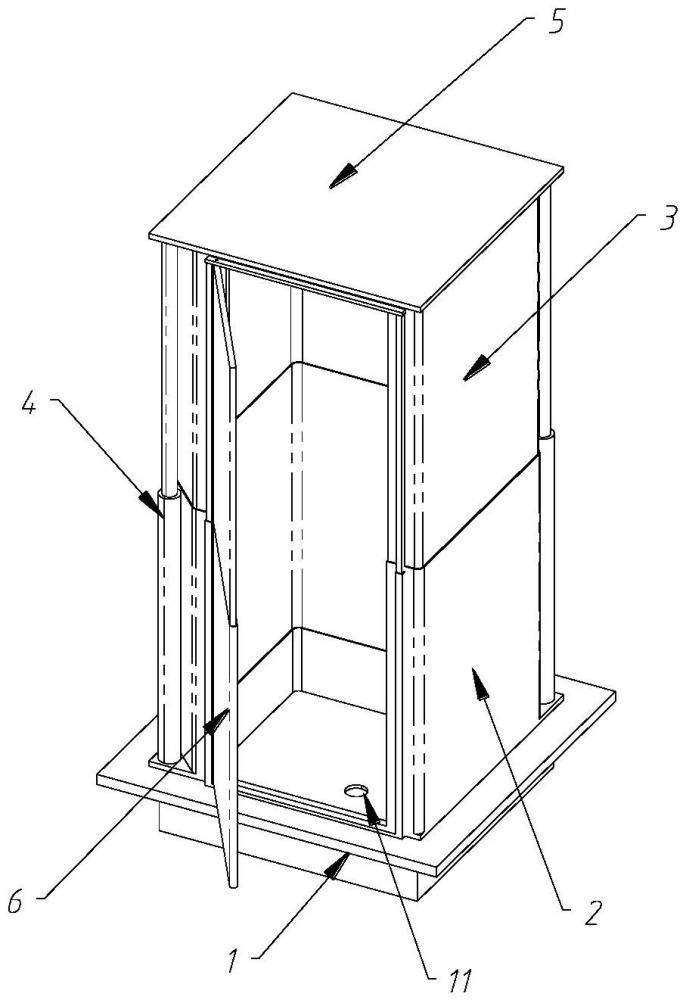

1.一種升降式衛生間，其特征在于，包括底板(1)、固定墻板(2)、活動墻板(3)、頂板(5)和升降門系(6)，固定墻板(2)豎直地安裝于底板(1)上，底板(1)上設置有泄污口(11)，泄污口(11)與外部的泄污管道連通，固定墻板(2)的底部與底板(1)連接固定，活動墻板(3)的頂部固定連接頂板(5)；

2.根據權利要求1所述的升降式衛生間，其特征在于，升降驅動桿(4)設置兩根，且兩根升降驅動桿(4)繞底板(1)的中心點中心對稱地設置。

3.根據權利要求1所述的升降式衛生間，其特征在于，升降門系(6)包括連接在底板(1)和頂板(5)之間的可升降的升降門框(61)，以及與升降門框(61)轉動連接的可升降的升降門板(62)。

4.根據權利要求3所述的升降式衛生間，其特征在于，升降門框(61)包括第一門框架(611)和第二門框架(612)，第一門框架(611)由中部的第一橫梁(6111)和兩側的第一側支腿(6112)連接成“門”字形，第二門框架(612)由中部的第二橫梁(6121)和兩側的第二側支腿(6122)連接成“門”字形；

5.根據權利要求4所述的升降式衛生間，其特征在于，升降門板(62)包括第一門板(621)和第二門板(622)，其中第一門板(621)中空，第二門板(622)插入第一門板(621)內，在第一橫梁(6111)和第二橫梁(6121)之間還連接有可伸縮的伸縮軸(63)，伸縮軸(63)貫通第一門板(621)和第二門板(622)并作為第一門板(621)和第二門板(622)的轉動軸，第一門板(621)的靠近第一橫梁(6111)的一端與第一橫梁(6111)可轉動地固定連接，第二門板(622)的靠近第二橫梁(6121)的一端與第二橫梁(6121)可轉動地固定連接。

6.根據權利要求1所述的升降式衛生間，其特征在于，固定墻板(2)和活動墻板(3)為吸塑件構成。

7.根據權利要求1所述的升降式衛生間，其特征在于，頂板(5)為pvc材質。

8.根據權利要求1所述的升降式衛生間，其特征在于，底板(1)為不銹鋼材質。

9.根據權利要求1所述的升降式衛生間，其特征在于，升降門板(62)和升降門框(61)由擠壓型材構成。

技術總結
本技術提供一種升降式衛生間，包括底板、固定墻板、活動墻板、頂板和升降門系，固定墻板豎直地安裝于底板上，底板上設置有泄污口，泄污口與外部的泄污管道連通，固定墻板的底部與底板連接固定，活動墻板的頂部固定連接頂板；固定墻板和活動墻板的橫截面呈“門”字形，且固定墻板和活動墻板具有開口的一側朝向相同，固定墻板中空并供活動墻板豎直地插入固定墻板內部；底板和頂板之間安裝有與頂板同步升降的升降門系，升降門系用于封閉固定墻板和活動墻板的開口側，底板和頂板之間還連接有多根豎直安裝的升降驅動桿。本技術提供的升降式衛生間升降方式簡單，且其縱向伸展后與普通車載衛生間使用方式相同，能給用戶較好的使用體驗。

技術研發人員：張超,向施政
受保護的技術使用者：喜愛汽車股份有限公司
技術研發日：20240620
技術公布日：2025/4/28
