本技術涉及冷鏈物流，具體是指一種冷鏈物流用冷藏運輸裝置。

背景技術：

1、冷鏈物流通常指冷藏冷凍類食品在生產、貯藏、運輸、銷售至消費前的各個環節中，始終處于規定的低溫環境下，從而保證食品質量，減少食品損耗的一項系統工程，通常冷藏商品進行運輸時，常常會使用到冷藏運輸箱。

2、現有的冷藏運輸箱存在以下問題：

3、1、冷藏運輸箱包括制冷設備和保溫層，整體質量較重，不便于進行搬運；

4、2、借助搬運車搬運時，搬運車顛簸時容易造成冷藏運輸箱的部件和內部的商品造成損壞。

5、因此，本領域技術人員提供了一種冷鏈物流用冷藏運輸裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、一、解決的技術問題

2、本實用新型要解決的技術問題是現有的冷藏運輸箱整體質量較重，不便于進行搬運，搬運車移動顛簸時容易造成冷藏運輸箱的部件和內部的商品造成損壞。

3、二、技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種冷鏈物流用冷藏運輸裝置，包括外殼，所述外殼外部一側安裝有制冷組件，所述外殼內部設有保溫殼體，所述外殼底部設有凹槽，所述外殼遠離制冷組件的一側外壁設有收納槽，所述收納槽兩側壁下部之間轉動安裝有轉軸，所述轉軸上部固定安裝有推桿，所述轉軸下部兩側分別固定安裝有行走機構，所述凹槽底部遠離轉軸的一側轉動安裝有兩組行走機構；

5、所述行走機構包括倒置的框體，所述框體下側設有行走輪，所述框體底部與行走輪之間安裝有阻尼桿和彈簧；

6、遠離轉軸的行走機構中的所述框體相對兩側壁之間轉動安裝有u型架，所述u型架中部側壁安裝有連接桿，所述連接桿另一端與靠近轉軸的行走機構中的框體外壁轉動連接。

7、作為改進，所述收納槽相對兩側壁下部分別安裝有定位塊，兩組所述定位塊之間穿過安裝有插桿，所述推桿下部設有配合插桿穿過的通孔。

8、作為改進，所述收納槽相對兩側壁中部設有配合插桿穿過的通孔。

9、作為改進，所述收納槽下側壁上設有配合框體穿過的切槽，所述切槽將收納槽與凹槽連通。

10、作為改進，所述保溫殼體內部穿過安裝有儲物槽，所述外殼頂部安裝有蓋板，所述蓋板下側與儲物槽上側相接觸。

11、作為改進，所述儲物槽外壁上部安裝有支撐架，所述保溫殼體側壁上側設有配合支撐架的放置槽，所述支撐架下側安裝有多組插塊，所述放置槽底部設有多組配合插塊插入的插孔。

12、三、有益效果

13、本實用新型與現有技術相比的優點在于：

14、1、在外殼下側安裝有多組可收納的行走機構，通過行走機構可以帶動冷藏運輸箱進行移動，方便運輸，省時省力，行走機構可以進行收納，可以確保冷藏運輸箱的穩定。

15、2、行走機構中的行走輪通過阻尼桿和彈簧安裝在框體下側，在冷藏運輸箱移動時，可以對顛簸的力進行緩沖，降低顛簸的震動對冷藏運輸箱的部件和內部的商品造成損壞。

技術特征：

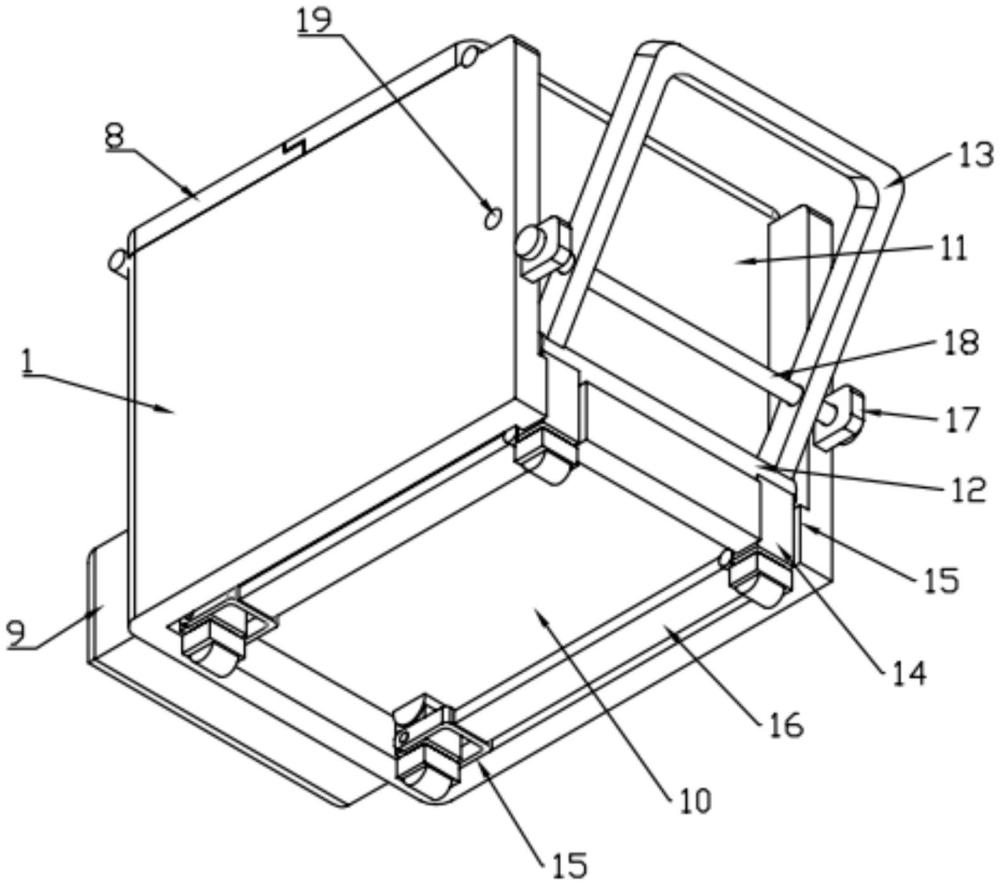

1.一種冷鏈物流用冷藏運輸裝置，包括外殼(1)，所述外殼(1)外部一側安裝有制冷組件(9)，所述外殼(1)內部設有保溫殼體(2)，其特征在于：所述外殼(1)底部設有凹槽(10)，所述外殼(1)遠離制冷組件(9)的一側外壁設有收納槽(11)，所述收納槽(11)兩側壁下部之間轉動安裝有轉軸(12)，所述轉軸(12)上部固定安裝有推桿(13)，所述轉軸(12)下部兩側分別固定安裝有行走機構(14)，所述凹槽(10)底部遠離轉軸(12)的一側轉動安裝有兩組行走機構(14)；

2.根據權利要求1所述的一種冷鏈物流用冷藏運輸裝置，其特征在于：所述收納槽(11)相對兩側壁下部分別安裝有定位塊(17)，兩組所述定位塊(17)之間穿過安裝有插桿(18)，所述推桿(13)下部設有配合插桿(18)穿過的通孔。

3.根據權利要求2所述的一種冷鏈物流用冷藏運輸裝置，其特征在于：所述收納槽(11)相對兩側壁中部設有配合插桿(18)穿過的通孔(19)。

4.根據權利要求1所述的一種冷鏈物流用冷藏運輸裝置，其特征在于：所述收納槽(11)下側壁上設有配合框體(1401)穿過的切槽(20)，所述切槽(20)將收納槽(11)與凹槽(10)連通。

5.根據權利要求1所述的一種冷鏈物流用冷藏運輸裝置，其特征在于：所述保溫殼體(2)內部穿過安裝有儲物槽(3)，所述外殼(1)頂部安裝有蓋板(8)，所述蓋板(8)下側與儲物槽(3)上側相接觸。

6.根據權利要求5所述的一種冷鏈物流用冷藏運輸裝置，其特征在于：所述儲物槽(3)外壁上部安裝有支撐架(4)，所述保溫殼體(2)側壁上側設有配合支撐架(4)的放置槽(5)，所述支撐架(4)下側安裝有多組插塊(6)，所述放置槽(5)底部設有多組配合插塊(6)插入的插孔(7)。

技術總結
本技術涉及冷鏈物流技術領域，公開了一種冷鏈物流用冷藏運輸裝置，包括外殼，外殼外部一側安裝有制冷組件，外殼內部設有保溫殼體，外殼底部設有凹槽，外殼遠離制冷組件的一側外壁設有收納槽，收納槽兩側壁下部之間轉動安裝有轉軸，轉軸上部固定安裝有推桿，轉軸下部兩側分別固定安裝有行走機構，凹槽底部遠離轉軸的一側轉動安裝有兩組行走機構。本技術與現有技術相比的優點在于：通過行走機構可以帶動冷藏運輸箱進行移動，方便運輸，省時省力，行走機構可以進行收納，可以確保冷藏運輸箱的穩定，行走機構中的行走輪通過阻尼桿和彈簧安裝在框體下側，可以對顛簸的力進行緩沖。

技術研發人員：董尚龍,李曼
受保護的技術使用者：保山隆陽區三合順冷鏈物流有限公司
技術研發日：20240701
技術公布日：2025/4/28
