本技術涉及一種汽車遮陽板的鏡子，尤其指一種用于汽車遮陽板上的鏡框結構。

背景技術：

1、現有一種申請號為cn201780009289.5名稱為《發光的汽車遮陽板鏡子》的中國實用新型專利公開了一種在交通工具中使用的遮陽板。所述遮陽板包括樞軸桿和能夠接合以形成遮陽板主體的第一殼體和第二殼體。所述遮陽板還包括化妝盒和鏡子，所述鏡子具有布置在其端部處或附近的至少一個透明部分。所述遮陽板還包括固定到第一殼體的電路板和固定到電路板表面的發光二極管。所述遮陽板還包括布置在鏡子的背表面中的斜面，其中，所述斜面與鏡子的至少一個透明部分對準。所述遮陽板鏡子具有布置在其中的斜面可允許將來自led的光朝著所述鏡子的使用者重定向。然而，該鏡子的鏡蓋密封性有改進空間，因此該鏡子的結構還需進一步改進。

技術實現思路

1、本實用新型所要解決的技術問題是針對上述現有技術現狀而提供一種結構簡單、鏡蓋密封性好的用于汽車遮陽板上的鏡框結構。

2、本實用新型解決上述技術問題所采用的技術方案為：本用于汽車遮陽板上的鏡框結構，包括能插接在遮陽板凹槽上的鏡框、能安裝在鏡框中的鏡片、連接在鏡框上并能打開和蓋住鏡片的鏡蓋，其特征在于：所述鏡框的頂面設置有環形的凹槽，所述鏡蓋的一端能轉動地連接在凹槽的內壁上，在所述鏡蓋的底面上設置有能嵌合在凹槽中的環形凸起，在凹槽圍成的中部凸臺上設置有露出鏡片的鏡框通孔，所述中部凸臺的底面上設置有嵌合鏡片的安裝槽。

3、作為改進，所述環形凸起的底面上可優選設置有u形槽，在所述u形槽中填充有能增加密封性的密封條，所述密封條的端部伸出u形槽。

4、進一步改進，在鏡蓋轉動端的內部可優選設置有磁鐵，在與磁鐵對應的凹槽底面上設置有能與磁鐵相吸附的吸附件。

5、進一步改進，在與磁鐵對應的凹槽底面上可優選設置有連接通孔，在所述連接通孔中插接有能螺接在遮陽板凹槽中的定位螺釘，所述定位螺釘即為吸附件。

6、作為改進，在設置磁鐵一側的凹槽外壁上可優選設置有方便打開鏡蓋的缺口。

7、進一步改進，在所述鏡框的外圈可優選設置有能貼合在遮陽板凹槽的開口上的凸沿。

8、作為改進，所述鏡片的外緣可優選通過膠水粘接在安裝槽中。

9、進一步改進，所述鏡框的底面上可優選分布有能頂觸鏡片底面的限位片。

10、作為改進，在所述鏡框的底部可優選分布有能插接在遮陽板凹槽中的插接凸起。

11、作為改進，在靠近鏡蓋轉動端的鏡蓋內可優選設置有吸附磁鐵，在與處于打開狀態鏡蓋的吸附磁鐵對應位置的凹槽的內壁中設置有吸合磁鐵，當所述鏡蓋打開時，所述吸附磁鐵和吸合磁鐵吸附在一起。

12、與現有技術相比，本實用新型的優點在于：通過凹槽與環形凸起的配合，實現交錯的蓋合結構，提高鏡蓋的蓋合密封性；環形凸起的底面上設置u形槽，在u形槽中填充有能增加密封性的密封條，進一步提高鏡蓋的蓋合密封性，防水、防塵效果好；通過磁鐵吸附實現鏡蓋打開和關閉的定位，穩定好、密封性好，有助于延長鏡框結構的使用壽命。

技術特征：

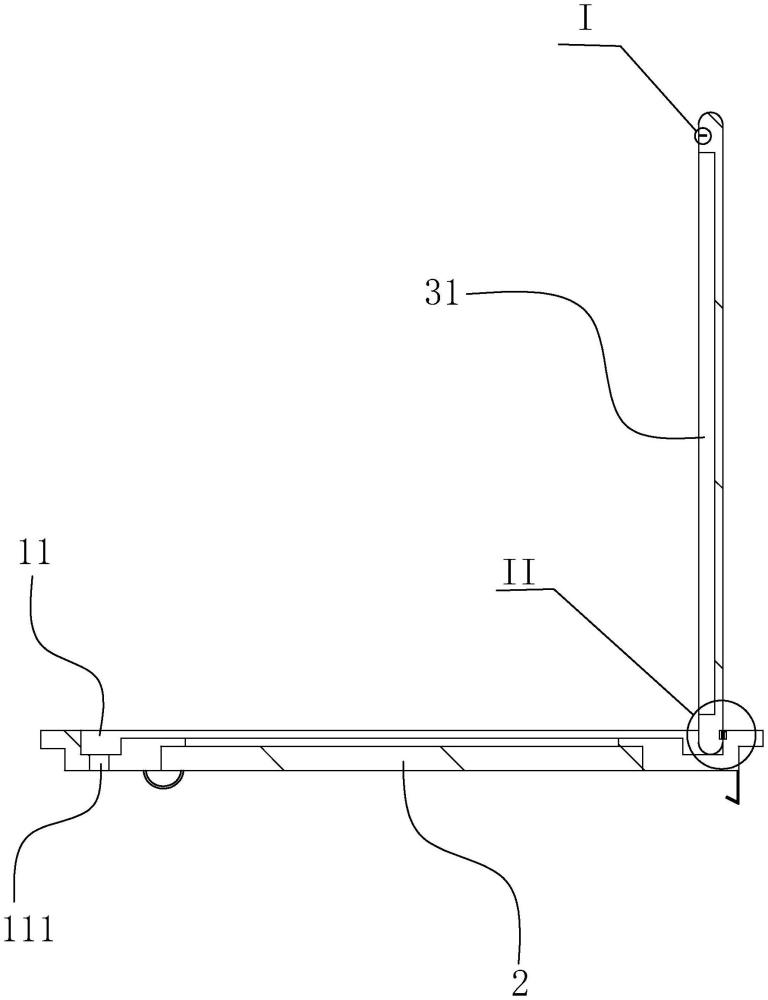

1.一種用于汽車遮陽板上的鏡框結構，包括能插接在遮陽板凹槽上的鏡框(1)、能安裝在鏡框(1)中的鏡片(2)、連接在鏡框(1)上并能打開和蓋住鏡片(2)的鏡蓋(3)，其特征在于：所述鏡框(1)的頂面設置有環形的凹槽(11)，所述鏡蓋(3)的一端能轉動地連接在凹槽(11)的內壁上，在所述鏡蓋(3)的底面上設置有能嵌合在凹槽(11)中的環形凸起(31)，在凹槽(11)圍成的中部凸臺上設置有露出鏡片(2)的鏡框通孔，所述中部凸臺的底面上設置有嵌合鏡片(2)的安裝槽(12)。

2.根據權利要求1所述的鏡框結構，其特征在于：所述環形凸起(31)的底面上設置有u形槽，在所述u形槽中填充有能增加密封性的密封條(311)，所述密封條(311)的端部伸出u形槽。

3.根據權利要求2所述的鏡框結構，其特征在于：在鏡蓋轉動端的內部設置有磁鐵(32)，在與磁鐵(32)對應的凹槽底面上設置有能與磁鐵(32)相吸附的吸附件。

4.根據權利要求3所述的鏡框結構，其特征在于：在與磁鐵(32)對應的凹槽底面上設置有連接通孔(111)，在所述連接通孔(111)中插接有能螺接在遮陽板凹槽中的定位螺釘，所述定位螺釘即為吸附件。

5.根據權利要求1至4中任一所述的鏡框結構，其特征在于：在設置磁鐵(32)一側的凹槽外壁上設置有方便打開鏡蓋(3)的缺口(112)。

6.根據權利要求5所述的鏡框結構，其特征在于：在所述鏡框(1)的外圈設置有能貼合在遮陽板凹槽的開口上的凸沿。

7.根據權利要求1至4中任一所述的鏡框結構，其特征在于：所述鏡片(2)的外緣通過膠水粘接在安裝槽(12)中。

8.根據權利要求7所述的鏡框結構，其特征在于：所述鏡框(1)的底面上分布有能頂觸鏡片底面的限位片(13)。

9.根據權利要求1至4中任一所述的鏡框結構，其特征在于：在所述鏡框(1)的底部分布有能插接在遮陽板凹槽中的插接凸起(14)。

10.根據權利要求1至4中任一所述的鏡框結構，其特征在于：在靠近鏡蓋轉動端的鏡蓋(3)內設置有吸附磁鐵(33)，在與處于打開狀態鏡蓋的吸附磁鐵(33)對應位置的凹槽(11)的內壁中設置有吸合磁鐵(15)，當所述鏡蓋(3)打開時，所述吸附磁鐵(33)和吸合磁鐵(15)吸附在一起。

技術總結
一種用于汽車遮陽板上的鏡框結構，包括能插接在遮陽板凹槽上的鏡框、能安裝在鏡框中的鏡片、連接在鏡框上并能打開和蓋住鏡片的鏡蓋，所述鏡框的頂面設置有環形的凹槽，所述鏡蓋的一端能轉動地連接在凹槽的內壁上，在所述鏡蓋的底面上設置有能嵌合在凹槽中的環形凸起，在凹槽圍成的中部凸臺上設置有露出鏡片的鏡框通孔，所述中部凸臺的底面上設置有嵌合鏡片的安裝槽。本技術的優點在于：通過在鏡框的頂面設置環形的凹槽，在鏡蓋的底面上設置能嵌合在凹槽中的環形凸起，形成一個交錯的蓋合結構，提高鏡蓋的蓋合密封性，防水、防塵效果好。

技術研發人員：姜杰,袁俊卿,樂明,朱軍偉,毛興旺,汪金星,陳劍波,朱長宏,湯智威,李雙錢
受保護的技術使用者：舟山市銀岱汽車零部件有限公司
技術研發日：20240719
技術公布日：2025/4/28
