本發明涉及一種鐵路與信息交互領域，尤其是一種鐵路施工作業安全防護預警系統。

背景技術：

1、隨著鐵路建設的快速發展，施工作業的安全問題日益受到關注。在鐵路施工作業過程中，由于施工現場環境的復雜性、作業人員的流動性以及列車的頻繁運行，安全事故的風險不斷增加。

2、傳統的鐵路施工作業安全防護方法主要依賴于人工巡查和監控，存在監控范圍有限、反應速度慢、數據處理能力不足等問題。此外，傳統的預警系統往往只能對單一因素進行監測，缺乏全面的安全防護能力。

技術實現思路

1、鑒于上述狀況，有必要提供一種解決上述至少一種問題的鐵路施工作業安全防護預警系統，包括：

2、實時數據監控與處理模塊，用于接收并處理來自tdcs/ctc系統、車載終端、移動終端設備的數據信息，生成第一數據；

3、衛星定位基站管理模塊，用于接受并且處理列車、人以及施工區域的定位信息，生成第二數據；

4、通信與接口管理模塊，用于車地通信以及數據交互；

5、預警防護處理模塊，設置有施工警戒區域邊界，接收所述第一數據和所述第二數據，并且與所述施工警戒區域邊界的對比，當?shù)谝粩?shù)據或第二數據中的一項或者一項以上超過或接近設定的閾值時，所述預警防護處理模塊觸發預警機制。

6、優選地，所述第一數據包括列車狀態信息、施工區域狀態信息、人員與機械設備狀態信息以及環境信息。

7、優選地，所述第二數據包括列車位置數據、人員與機械設備位置數據、施工區域邊界數據以及動態位置變化數據。

8、優選地，所述預警防護處理模塊在接收所述到第一數據后，進行以下判斷：若所述列車狀態信息顯示列車速度持續超過施工區域限速的80％且持續時間超過30秒，或者列車加速度突然增加且超過0.2m/s2，則觸發所述預警機制。

9、優選地，所述預警防護處理模塊在處理第二數據時，進行以下判斷：當所述列車位置數據表明列車距離所述施工警戒區域邊界小于500米，并且列車的實時速度超過該區域的允許速度時，觸發所述預警機制。

10、優選地，所述預警防護處理模塊對所述人員與機械設備位置數據進行實時分析，進行以下判斷：當檢測到任意施工人員連續停留在施工機械設備周?chē)?米以?xún)?nèi)區域超過5分鐘，或者施工人員與機械設備之間的相對距離突然縮小至安全距離以?xún)?nèi)時，觸發所述預警機制。

11、優選地，所述預警防護處理模塊在處理所述環境信息時，進行以下判斷：當環境信息顯示能見度低于500米且伴有持續降雨或大風天氣時，自動調高所述施工警戒區域邊界的閾值。

12、優選地，所述預警防護處理模塊設有時間預測模型，用于根據所述列車狀態信息和所述施工區域狀態信息，預測列車未來一段時間內接近施工警戒區域邊界的時間。

13、優選地，所述預警防護處理模塊對所述動態位置變化數據進行實時追蹤和模式識別，進行以下判斷：當檢測到列車、人員或機械設備的移動軌跡與所述施工警戒區域邊界呈現交叉或接近趨勢時，系統將根據歷史數據和實時數據構建移動軌跡預測模型。

14、優選地，所述預警機制包括初級預警、中級預警、高級預警與緊急制動。

技術特征：

1.一種鐵路施工作業安全防護預警系統，其特征在于，包括：

2.如權利要求1所述的鐵路施工作業安全防護預警系統，其特征在于：所述第一數據包括列車狀態信息、施工區域狀態信息、人員與機械設備狀態信息以及環境信息。

3.如權利要求1所述的鐵路施工作業安全防護預警系統，其特征在于：所述第二數據包括列車位置數據、人員與機械設備位置數據、施工區域邊界數據以及動態位置變化數據。

4.如權利要求2所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警防護處理模塊在接收所述到第一數據后，進行以下判斷：若所述列車狀態信息顯示列車速度持續超過施工區域限速的80％且持續時間超過30秒，或者列車加速度突然增加且超過0.2m/s2，則觸發所述預警機制。

5.如權利要求3所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警防護處理模塊在處理第二數據時，進行以下判斷：當所述列車位置數據表明列車距離所述施工警戒區域邊界小于500米，并且列車的實時速度超過該區域的允許速度時，觸發所述預警機制。

6.如權利要求3所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警防護處理模塊對所述人員與機械設備位置數據進行實時分析，進行以下判斷：當檢測到任意施工人員連續停留在施工機械設備周?chē)?米以?xún)?nèi)區域超過5分鐘，或者施工人員與機械設備之間的相對距離突然縮小至安全距離以?xún)?nèi)時，觸發所述預警機制。

7.如權利要求2所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警防護處理模塊在處理所述環境信息時，進行以下判斷：當環境信息顯示能見度低于500米且伴有持續降雨或大風天氣時，自動調高所述施工警戒區域邊界的閾值。

8.如權利要求2所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警防護處理模塊設有時間預測模型，用于根據所述列車狀態信息和所述施工區域狀態信息，預測列車未來一段時間內接近施工警戒區域邊界的時間。

9.如權利要求3所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警防護處理模塊對所述動態位置變化數據進行實時追蹤和模式識別，進行以下判斷：當檢測到列車、人員或機械設備的移動軌跡與所述施工警戒區域邊界呈現交叉或接近趨勢時，系統將根據歷史數據和實時數據構建移動軌跡預測模型。

10.如權利要求1所述的鐵路施工作業安全防護預警系統，其特征在于：所述預警機制包括初級預警、中級預警、高級預警與緊急制動。

技術總結

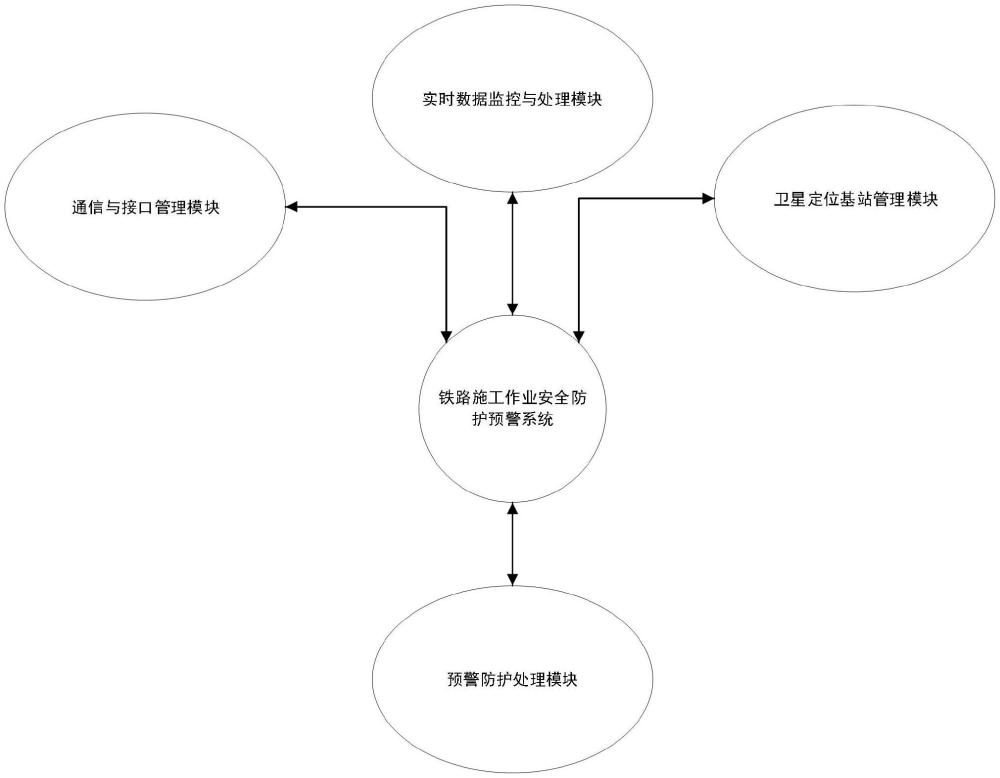

本發明涉及一種鐵路施工作業安全防護預警系統，該系統由實時數據監控與處理模塊、衛星定位基站管理模塊、通信與接口管理模塊以及預警防護處理模塊構成。該系統通過實時數據監控與處理模塊，能夠高效接收并處理來自多種數據源的信息，確保數據的準確性和時效性。衛星定位基站管理模塊則提供精準的列車、人員及施工區域定位信息，為預警機制提供堅實的數據基礎。通信與接口管理模塊實現車地通信和數據交互的順暢進行。預警防護處理模塊通過設定施工警戒區域邊界，并實時對比數據，當數據超過或接近設定閾值時，能夠迅速觸發預警機制。高效的數據處理能力、精準的定位功能以及快速的預警響應，為鐵路施工作業提供了全方位的安全防護。

技術研發人員：趙先明,向陽,林昀
受保護的技術使用者：北京紅山信息科技研究院有限公司
技術研發日：
技術公布日：2025/4/28
