本發明涉及一種車輛的車身部件，并且涉及一種用于這種車身部件中的連接件。

背景技術：

已知的是車輛具有形成車輛車身的單獨的車身部件。這類車身部件經常以多部件的方式形成，并且尤其具有結構件。還已知的是，與這些結構件一起，還提供了特別的變形件，這些特別的變形件在碰撞事件中通過其變形來吸收和消散能量、并且以此方式表示了對于車輛駕駛員的被動保護功能。

已知的車身部件的問題是結構件與變形件之間的連接是相對復雜的。具體地講，這種連接甚至不得不經受碰撞，以便能夠首先通過變形件的變形來進行相應的能量消散。為此，通常需要高復雜性，以便確保變形件與結構件以必要的安全性緊固在一起。這種高結構復雜性相應地通常還與大的重量和高水平的復雜性相關聯。

技術實現要素：

本發明的目的是要以成本有效且簡單的方式來至少部分地補救上述缺點。具體地講，本發明的目的是允許以成本有效且簡單的方式來減少連接點的負荷，這樣可以實現車身部件的復雜度的降低和/或重量減少、具有相同的或者甚至提高的安全性。

上述目的是由具有根據本發明的特征的車身部件以及由具有根據本發明的特征的連接件來實現的。說明書以及附圖可以獲得本發明的進一步的特征和細節。在此背景下，與根據本發明的車身部件共同描述的特征和細節當然也與根據本發明的連接件共同地適用并且反之亦然，這樣使得關于披露的本發明的多個單獨方面是或者始終可以相互參照。

因此，根據本發明，提供了車輛的車身部件，該車身部件具有結構件和變形件。連接件被緊固至變形件的端部，所述連接件具有與結構件的配合接觸表面發生接觸的接觸表面。根據本發明的車身部件的特征在于，在接觸表面與配合接觸表面之間形成了一個法向間隔(Normalabstand)。此外，該連接件被構型成在碰撞事件中在接觸表面與配合接觸表面之間形成力傳遞接觸。

因而根據本發明提供了能夠借助于連接件而采用的至少兩個不同的位置。在正常情況下，也就是說在車輛的正常使用情況下，配合接觸表面和接觸表面是通過該法向間隔而彼此間隔開的。因此，接觸表面和配合接觸表面在正常情況下不會彼此接觸。如果現在在車身部件中引入變形，即如果存在比正常值大的過量的力輸入，則首先通過連接件相對于結構件的相對運動來開始變形。接觸表面因而在這種碰撞事件中克服法向間隔并且與配合接觸表面相接觸。

在碰撞事件中，接觸表面與配合接觸表面接觸的結果是增大了用于結構件與變形件之間的力傳遞的總面積。因此，增大的力傳遞面積可用于這種情況，并且因而總的力傳遞面積承受的負荷小于只經由變形件與結構件之間的連接來傳遞力的情況下的負荷。接觸表面與配合接觸表面之間的接觸以及以此方式提供的力傳遞面積的增大直接導致了變形件與結構件之間的力傳遞的降低。變形件和結構件可以在這種情況下分別以非常不同的方式連接在一起。在這種情況下，簡單的插入就足夠了。然而，也可以在本發明的含義內提供膠連、焊接連接、插頭連接、螺紋連接或鉚接連接，如隨后將進行解釋。

在碰撞事件中提供附加的支撐功能以及為結構件與變形件之間的連接功能提供相應的保護功能的結果是，在結構件與變形件之間單獨由連接件提供的這種緊固以此方式釋放負荷并且受到保護。這樣具有的結果是，在正常情況下能以輕得多的方式和更小的復雜性來在結構件與變形件之間提供力傳遞連接，因?yàn)槠鋵?shí)質上只在正常情況下必須提供所需的力傳遞功能。在碰撞情況下，在克服法向間隔之后，在接觸表面與配合接觸表面之間另外提供的力傳遞對結構件與變形件之間的已經接合的力傳遞連接進行支撐，從而由于這種支撐，這種連接的降低的機械穩定性在碰撞情況下不再產生作用。這具有的結果是，除了復雜度降低和重量減輕之外，甚至在碰撞事件中也能實現結構件與變形件之間的總體連接的安全性的進一步的改進和增加。

在這種情況下，連接件優選地以力傳遞方式被緊固至變形件。因此，在碰撞事件中，可以確保經由接觸表面將所需的力傳遞至配合接觸表面。連接件可以在這種情況下與變形件分開地或一體地形成。然而，連接件的單獨形成是有利的，如隨后將進行解釋。

在本發明的含義內，變形件是作為車身部件的一部分而在碰撞事件中變形用于能量吸收的一種部件。在本發明的含義內，這類變形件尤其具有限定的變形特性，隨后將進行解釋。因此，以此方式，其他車身部件(尤其是結構件)尤其在碰撞事件中受到保護而避免相應的變形。根據本發明的變形件在這種情況下優選地被設計成在變形過程中用于較高的能量吸收。

結構件尤其可以是鋼構件。因此，例如在本發明的含義內，可想到車身的鋼曲軸或其他負荷抵靠結構件。變形件可以被構型成例如尤其具有鋁的擠出成型件。內部壁板可提供變形件的這種擠出成型件的所需的變形類型或所需的變形方向。

可能有利的是，在根據本發明的車身部件中，接觸表面和配合接觸表面被構型成是彼此平面型接觸的。這指的是，兩個表面(也就是說接觸表面和配合接觸表面)可以提供彼此之間的平面力傳遞。如果接觸表面和配合接觸表面被構型成平坦表面，則相應地它們優選地在法向間隔時以及在彼此接觸的位置時都是彼此平行的。然而，除了完全平面的表面以外，對于接觸表面和配合接觸表面還可想到更復雜的表面或彎曲的表面。接觸表面和配合接觸表面在這種情況下優選地是以互補的方式構型的，從而實現根據這個實施例有利提供的平面型接觸。這樣導致了改進多的力傳遞，因?yàn)榭梢栽谳^大面積上進行所需的力傳遞。

另外有利的是，在根據本發明的車身部件中，變形件在所述變形件的端部中與結構件重疊。這應該被理解為意味著，可以這么說，變形件借助端部來至少部分地插入該結構件中。因此，例如，結構件可以具有C形橫截面，在該橫截面中引入了變形件的相應的中空擠出成型件。在圓周方向上可以部分地或完全地存在重疊。因此，上述C形成型件可以例如配備有用于結構件的蓋板，以便用于閉合的橫截面。在這種情況中，變形件配備有完全在圓周方向上的重疊部分。向內伸出的結果是，提供了相對于橫向力的另外的支撐。此外，所描述的接觸表面與配合接觸表面之間的法向間隔被保護免受污染或其他堵塞。

另一個優點是，在根據本發明的車身部件中，連接件是與變形件分開地形成的。這種分開形成使其能夠在成本有效且簡單的制造方面來優化變形件。具體地講，可以提供擠出功能，使得變形件能夠作為擠出成型件來形成。具體地講，因?yàn)榭梢蕴峁┲锌諗D出成型件，除了變形件制造的成本減少和復雜性降低以外，還可以實現這個變形件的重量的減小。

另外有利的是，在根據本發明的車身部件中，結構件以獨立于連接件的方式與變形件連接。這樣導致了在正常情況下(即當接觸表面不與配合接觸表面接合時)的力傳遞，其在引言中已經進行了描述。結構件現在可以確保經由相應的連接點將力傳遞至變形件，并且反之亦然。可以例如通過焊接、粘接、鉚接、螺紋連接或這種連接功能的類似的技術實施來提供力傳遞連接。在車身部件的正常操作中，排他地或基本上排他地經由結構件與變形件之間的這種連接來提供力傳遞。

另一個優點是，在根據本發明的車身部件中，接觸表面具有至少兩個接觸表面部分，這兩個接觸表面部分尤其在彼此之間形成一個銳角。這類接觸表面部分因而用于特別地提供相互支撐，從而在引入的碰撞力增加的情況下使接觸表面部分與相應的配合接觸表面部分之間的力傳遞增加。接觸表面部分在這種情況下可以彼此過渡，但還能以彼此間隔開的方式形成。優選地相對于兩個接觸表面部分的表面法線具有不同的定向，使得例如第一接觸表面部分向上指向、并且第二接觸表面部分向下指向。如果由于克服了法向間隔的位移而建立了接觸表面部分與配合接觸表面之間的接觸，這種銳角的安排在碰撞事件中與變形過程中的相應增大的接觸力一起產生了夾緊作用。

另外有利的是，在根據本發明的車身部件中，變形件具有的機械穩定性低于結構件的機械穩定性，尤其是具有預先確定的變形方向和/或變形類型。這一點可以特別地通過變形件的相應的形成或材料選擇來確保。當結構件優選地由鋼形成時，變形件可以例如是擠出成型件或具有擠出成型件。特別地，鋁被用作變形件的結構材料，以便能夠確保這種定向的能量消散。在較小的碰撞情況下，這樣優選地實質上導致只有變形件出現翹曲。因此，可以保護結構件，并且可以通過更換變形件來成本有效且容易地進行修理。

另外有利的是，在根據本發明的車身部件中，連接件具有一個引導表面，該引導表面以一種引導方式抵靠結構件的一個配合引導表面，從而在碰撞事件中引導接觸表面與配合接觸表面接觸。在這種情況下，優選地在正常操作中不對力進行支撐或僅僅是很小的支撐。而是，引導表面抵靠配合引導表面，從而還確保避免連接件在碰撞過程中傾斜。優選地，在一個抵靠實施例中，在碰撞事件中的特征性的力的方向上，引導表面和相應的配合引導表面被定向。這具有的結果是，在正常操作中以及在碰撞事件中，引導表面都不會被力傳遞功能損壞。

另一個優點是，在根據本發明的車身部件中，變形件被構型成一種擠出成型件，特別地具有鋁。這種擠出成型件導致了特別簡單且成本有效的制造。此外，通過相應的成型件形成、尤其是通過使用鋁，以成本有效且簡單的方式實現了重量的減小。

根據本發明的用于連接變形件和結構件從而形成車身部件的連接件，該連接件具有與結構件的配合接觸表面發生接觸的接觸表面，同樣也是本發明的一個主題。因此，根據本發明的連接件必然伴有關于根據本發明的車身部件已予以詳細解釋的相同優點。

本發明另外的優點和特征將從以下說明中變得明顯，其中參見附圖對本發明的示例性實施例進行詳細說明。在此，在本申請中提到的這些特征可以各自單獨地或以任何希望的組合地對本發明來說是必不可少的。

附圖說明

在附圖中，示意：

圖1示出了根據本發明的車身部件的一個實施例，

圖2示出了圖1的實施例的一個不同的視圖，

圖3示出了具有關閉的結構件的圖1和圖2的實施例，

圖4示出了根據本發明的車身部件的另一個實施例并且

圖5示出了在碰撞事件中的圖4的實施例。

具體實施方式

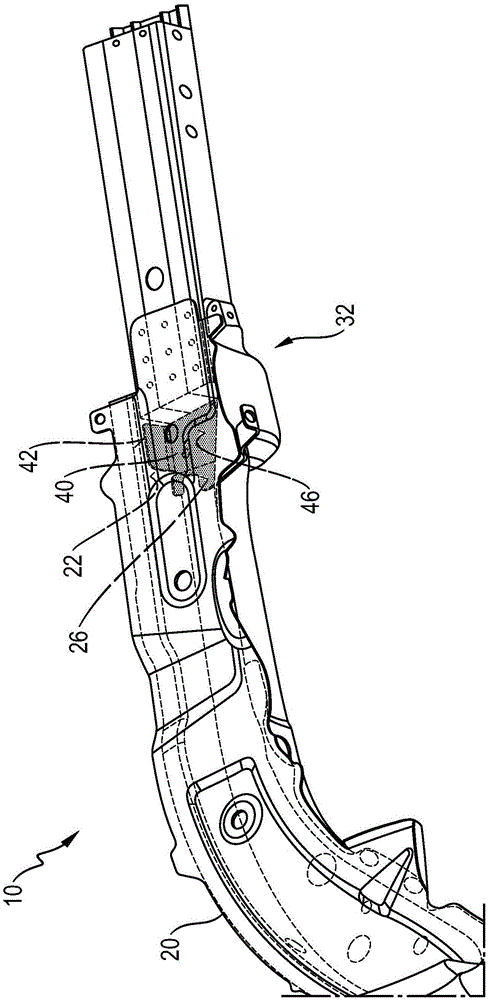

圖1和圖2示出了打開的車身部件10，該車身部件具有結構件20，用于在正常操作中傳遞力的變形件30被緊固到該結構件上。對于碰撞情況，借助于連接件40來提供另外的連接功能。為此，連接件40以力傳遞方式連接至變形件30。變形件30被制造成鋁制的擠出成型件。

如果發生了碰撞情況，這種碰撞情況將使力傳遞至變形件30，并且因此傳遞至連接件40。相應的較短的相對運動的結果是，克服了相應的連接件40的接觸表面42與結構件20的配合接觸表面22之間的法向間隔NA。一旦發生了這種接觸，結構件20與變形件30之間的單獨的附接緊固件通過另外的支撐來釋放負荷。

如圖1和圖2另外示出的，提供了垂直安排的引導表面46，該垂直安排的引導表面確保連接件40與結構件20的配合引導表面26之間的抵靠引導功能。

圖3示出了具有相應封閉可能性的結構件20的圖1和圖2的實施例。因此，在這種情況下，變形件30的端部32與結構件20之間的重疊是通過金屬板可識別的。這樣造成了保護內部連接件40的改進，尤其是防止污染或堵塞法向間隔NA的改進。

圖4和圖5示出了車身部件10的另一個實施例，其中，圖4展示了正常情況，其中在接觸表面40的不同的接觸表面部分44之間存在相對于相關配合接觸表面22的相應的法向間隔NA。圖5展示了這種法向間隔NA已經被克服的碰撞情況，這樣使得經由接觸表面42與配合接觸表面22之間的另外的接觸而實現了相應的另外的力傳遞，從而保護了結構件20與變形件30之間的單獨連接。

實施例的以上解釋只在實例的背景下描述本發明。當然，如果技術上適合，這些實施例的單獨的特征可以彼此自由結合，不會偏離本發明的范圍。
