本實用新型涉及電動搬運車領域，特別是涉及一種半包圍式電動搬運車。

背景技術：

目前電動搬運車上的扶手結構只具有防護功能，不具有倚靠著駕駛的功能。

技術實現要素：

本實用新型主要解決的技術問題是提供一種半包圍式電動搬運車，能夠可以倚靠的扶手結構，不但可起到保護安全的作用，還可起到倚靠的作用。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種半包圍式電動搬運車，包括：前車體、后車體和半包圍扶手總成，前車體后端與后車體前端連接固定，半包圍扶手總成設置在后車體后端；所述前車體前端設有車腿，車腿前端設有前輪總成，前車體中部設置有蓄電池；所述后車體上方靠近蓄電池的位置設有轉向手柄，后車體后端的下方設有踏板；所述半包圍扶手總成包括下框架、左倚靠板、右倚靠板、左倚靠墊和右倚靠墊，下框架與踏板連接固定，左倚靠板和右倚靠板相互對稱固定在下框架的上方，左倚靠墊固定在左倚靠板上，右倚靠墊固定在右倚靠板上。

優選的，所述左倚靠墊和右倚靠墊均呈弧形設置，左倚靠墊和右倚靠墊的凹面朝向半包圍扶手總成中間設置。

優選的，所述踏板位于下框架的中間位置，踏板高度高于所述下框架。

優選的，所述車腿有一對，兩個車腿對稱設置在前車體上。

本實用新型的有益效果是：本實用新型在操作時半包圍扶手總成不但可起到保護安全的作用，還可起到倚靠的作用。

附圖說明

圖1是本實用新型半包圍式電動搬運車一較佳實施例的立體結構示意圖；

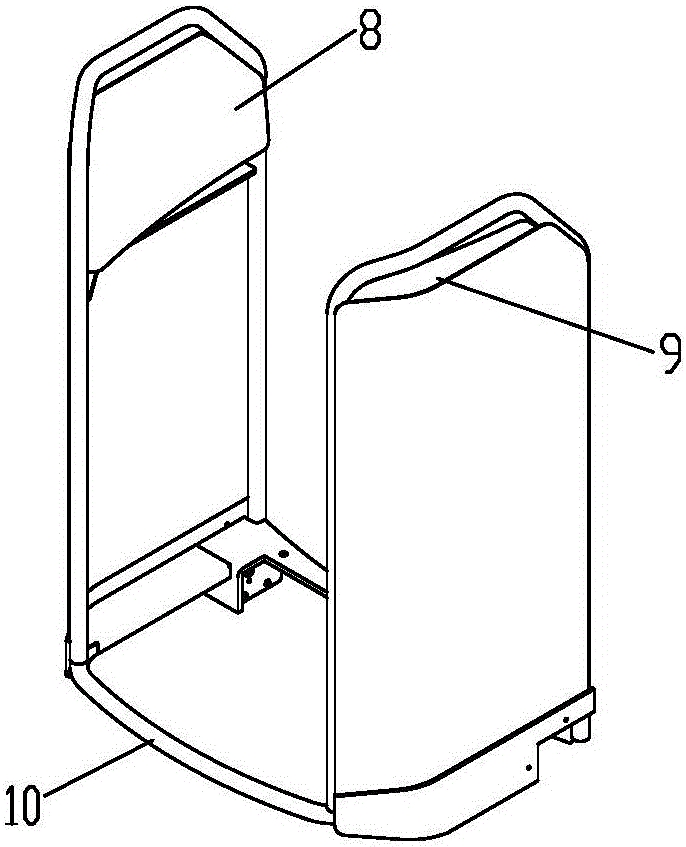

圖2是所示半包圍式電動搬運車中半包圍扶手總成的立體結構示意圖。

附圖中各部件的標記如下：1、半包圍扶手總成；2、轉向手柄；3、前輪總成；4、前車體；5、蓄電池；6、后車體；7、踏板；8、左倚靠墊；9、右倚靠墊；10、下框架。

具體實施方式

下面結合附圖對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參閱圖1和圖2，本實用新型實施例包括：

一種半包圍式電動搬運車，包括：前車體4、后車體6、半包圍扶手總成1、車腿，前車體4后端與后車體6前端連接固定，半包圍扶手總成1設置在后車體6后端；所述車腿有一對，兩個車腿對稱設置在前車體前端，車腿前端設有前輪總成3，前車體4中部設置有蓄電池5；所述后車體6上方靠近蓄電池5的位置設有轉向手柄2，后車體6后端的下方設有踏板7；所述半包圍扶手總成1包括下框架10、左倚靠板、右倚靠板、左倚靠墊8和右倚靠墊9，下框架與踏板連接固定，踏板7位于下框架10的中間位置，踏板7高度高于所述下框架10；左倚靠板和右倚靠板相互對稱固定在下框架10上，左倚靠墊8固定在左倚靠板上方的位置，右倚靠墊9固定在右倚靠板上。所述左倚靠板、右倚靠板、左倚靠墊和右倚靠墊均呈弧形設置，左倚靠板、右倚靠板、左倚靠墊8和右倚靠墊9的凹面朝向半包圍扶手總成中間設置。

本實用新型操作時，操作人員可根據操作習慣，操作者正向站在踏板上，手扶轉向手柄來進行操作；或者操作者側向站在踏板上，扶手轉向手柄來進行操作，半包圍扶手總成不但可起到保護安全的作用，還可起到倚靠的作用。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
