本申請涉及新能源，尤其涉及一種轉向節組件、轉向系統、車輛。

背景技術：

1、現有的轉向系統中轉向節結構形式單一，功能單一，難以滿足用戶需求。

技術實現思路

1、本申請實施例提供一種轉向節組件、轉向系統、車輛，使轉向節組件包括能夠相互活動的內轉向節和外轉向節，以至少部分的解決上述技術問題。

2、為了實現上述目的，根據本申請的第一方面，提供一種轉向節組件，包括：

3、內轉向節，適于連接車身和車輪以調節所述車輪相對于所述車身的轉向角度；以及

4、外轉向節，連接于所述內轉向節，并適于連接所述車輪；

5、其中，所述外轉向節被配置為能夠相對于所述內轉向節活動以調節所述車輪的轉向角度。

6、可選地，所述外轉向節轉動連接于所述內轉向節。

7、可選地，所述車輪的扭矩變化能夠帶動所述外轉向節相對于所述內轉向節轉動以改變車輪的轉向角度。

8、可選地，所述車輪的輪心與所述外轉向節的轉動軸線錯位設置。

9、可選地，還包括限位組件，所述限位組件連接于所述外轉向節和所述內轉向節，以固定或改變所述外轉向節和所述內轉向節的相對位置。

10、可選地，所述第二限位部設有容納腔，所述第一限位部活動安裝于所述容納腔內以將所述容納腔分為第一子腔和第二子腔；其中，所述第一子腔和所述第二子腔適于容納介質，所述介質適于控制所述第一限位部和所述第二限位部之間的相對運動。

11、可選地，所述限位組件還包括閥，所述第二限位部還設有通道，所述通道連接于所述第一子腔和所述第二子腔；其中，所述通道內設有閥，所述閥適于允許或阻止所述介質通過所述通道在所述第一子腔與所述第二子腔之間流動，以控制所述第一限位部和所述第二限位部之間的相對運動。

12、可選地，所述第一限位部移動安裝于所述第二限位部?jī)?nèi)。

13、可選地，所述第一限位部轉動安裝于所述第二限位部?jī)?nèi)。

14、可選地，所述第一限位部與所述外轉向節一體設置，所述第二限位部與所述內轉向節一體設置。

15、可選地，所述內轉向節和所述外轉向節的其中一個設置有連接部，所述內轉向節和所述外轉向節的另一個設置有配合部，所述連接部與所述配合部配合以使所述內轉向節和所述外轉向節轉動連接。

16、可選地，所述內轉向節上設置有旋轉孔，所述外轉向節上設置有旋轉軸，所述旋轉孔與所述旋轉軸配合，以使所述內轉向節與所述外轉向節轉動連接。

17、可選地，還包括制動器殼體，所述制動器殼體集成于所述外轉向節。

18、根據本申請的第二方面，提供一種轉向系統，包括如上述任一實施例所述的轉向節組件。

19、可選地，所述轉向系統包括一級轉向系統和二級轉向系統，所述一級轉向系統包括所述內轉向節，所述二級轉向系統包括所述外轉向節，所述一級轉向系統和所述二級轉向系統能夠分別獨立調節所述車輪的轉向角度。

20、可選地，所述一級轉向系統還包括轉向器總成，所述轉向器總成包括用于帶動所述內轉向節轉動的轉向拉桿，所述轉向拉桿與所述內轉向節固定連接。可選地，還包括輪轂單元，所述外轉向節包括安裝孔，所述安裝孔用于安裝所述輪轂單元。

21、根據本申請的第三方面，提供一種車輛，包括如上述任一實施例所述的轉向節組件，或者，如上述任一實施例所述的轉向系統。

22、可選地，所述車輪有多個；其中，在所述車輛轉向時，多個所述車輪的軸線相交于一點。

23、可選地，所述車輪有多個；在沿所述車身的寬度方向相對的兩所述車輪中，每一所述轉向節組件適于驅動對應的所述車輪偏轉，以使兩所述車輪的偏轉方向相反。

24、可選地，當所述車輛處于制動狀態時，在沿所述車身的寬度方向相對的兩所述車輪中，每一所述轉向節組件適于驅動對應的所述車輪偏轉，以使兩所述車輪的偏轉方向相反。

25、可選地，所述內轉向節包括于一級轉向系統，所述外轉向節包括于二級轉向系統；其中，在沿所述車身的寬度方向相對的兩所述車輪中，當所述一級轉向系統處于非工作狀態時，所述二級轉向系統適于驅動對應的所述車輪偏轉，以使兩所述車輪的偏轉方向相反。

26、本申請實施例的轉向節組件中，將轉向節組件分為內轉向節和外轉向節，內轉向節，適于連接車身和車輪以調節所述車輪相對于所述車身的轉向角度，外轉向節被配置為相對于所述內轉向節活動以調節所述車輪的轉向角度，使得內轉向節可以獨立地調節轉向角度，同時外轉向節相對于內轉向節也可以獨立地調節轉向角度，通過兩次調節轉向角度，能夠?qū)崿F(xiàn)轉向節組件更大的轉向角度；緩解了現有技術的轉向節組件存在轉向角度大與實用性不能兼顧的技術問題。

27、本申請的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種轉向節組件，其特征在于，包括：

2.根據權利要求1所述的轉向節組件，其特征在于，所述外轉向節(3)轉動連接于所述內轉向節(2)。

3.根據權利要求1所述的轉向節組件，其特征在于，所述車輪的扭矩變化能夠帶動所述外轉向節(2)相對于所述內轉向節(3)轉動以改變車輪的轉向角度。

4.根據權利要求1所述的轉向節組件，其特征在于，所述車輪的輪心與所述外轉向節的轉動軸線錯位設置。

5.根據權利要求1所述的轉向節組件，其特征在于，還包括限位組件(4)，所述限位組件(4)連接于所述外轉向節(3)和所述內轉向節(2)，以固定或改變所述外轉向節(3)和所述內轉向節(2)的相對位置。

6.根據權利要求5所述的轉向節組件，其特征在于，所述限位組件(4)包括第一限位部(41)和第二限位部(42)，所述第一限位部(41)和所述第二限位部(42)連接于所述外轉向節(3)和所述內轉向節(2)之間，所述第一限位部(41)和所述第二限位部(42)之間能夠相對運動，以使所述外轉向節(3)和所述內轉向節(2)的相對位置發生改變。

7.根據權利要求6所述的轉向節組件，其特征在于，所述第二限位部(42)設有容納腔，所述第一限位部(41)活動安裝于所述容納腔內以將所述容納腔分為第一子腔(43)和第二子腔(44)；其中，所述第一子腔(43)和所述第二子腔(44)適于容納介質，所述介質適于控制所述第一限位部和所述第二限位部之間的相對運動。

8.根據權利要求7所述的轉向節組件，其特征在于，所述限位組件(4)還包括閥(46)，所述第二限位部(42)還設有通道，所述通道連接于所述第一子腔(43)和所述第二子腔(44)；其中，所述通道內設有閥(46)，所述閥(46)適于允許或阻止所述介質通過所述通道在所述第一子腔(43)與所述第二子腔(44)之間流動，以控制所述第一限位部(41)和所述第二限位部(42)之間的相對運動。

9.根據權利要求6所述的轉向節組件，其特征在于，所述第一限位部(41)移動安裝于所述第二限位部(42)內。

10.根據權利要求6所述的轉向節組件，其特征在于，所述第一限位部(41)轉動安裝于所述第二限位部(42)內。

11.根據權利要求6所述的轉向節組件，其特征在于，所述第一限位部(41)與所述外轉向節(3)一體設置，所述第二限位部(42)與所述內轉向節(2)一體設置。

12.根據權利要求1所述的轉向節組件，其特征在于，所述內轉向節(2)和所述外轉向節(3)的其中一個設置有連接部，所述內轉向節(2)和所述外轉向節(3)的另一個設置有配合部，所述連接部與所述配合部配合以使所述內轉向節(2)和所述外轉向節(3)轉動連接。

13.根據權利要求10所述的轉向節組件，其特征在于，所述內轉向節上設置有旋轉孔，所述外轉向節上設置有旋轉軸，所述旋轉孔與所述旋轉軸配合，以使所述內轉向節與所述外轉向節轉動連接。

14.根據權利要求1所述的轉向節組件，其特征在于，還包括制動器殼體(34)，所述制動器殼體(34)集成于所述外轉向節(3)。

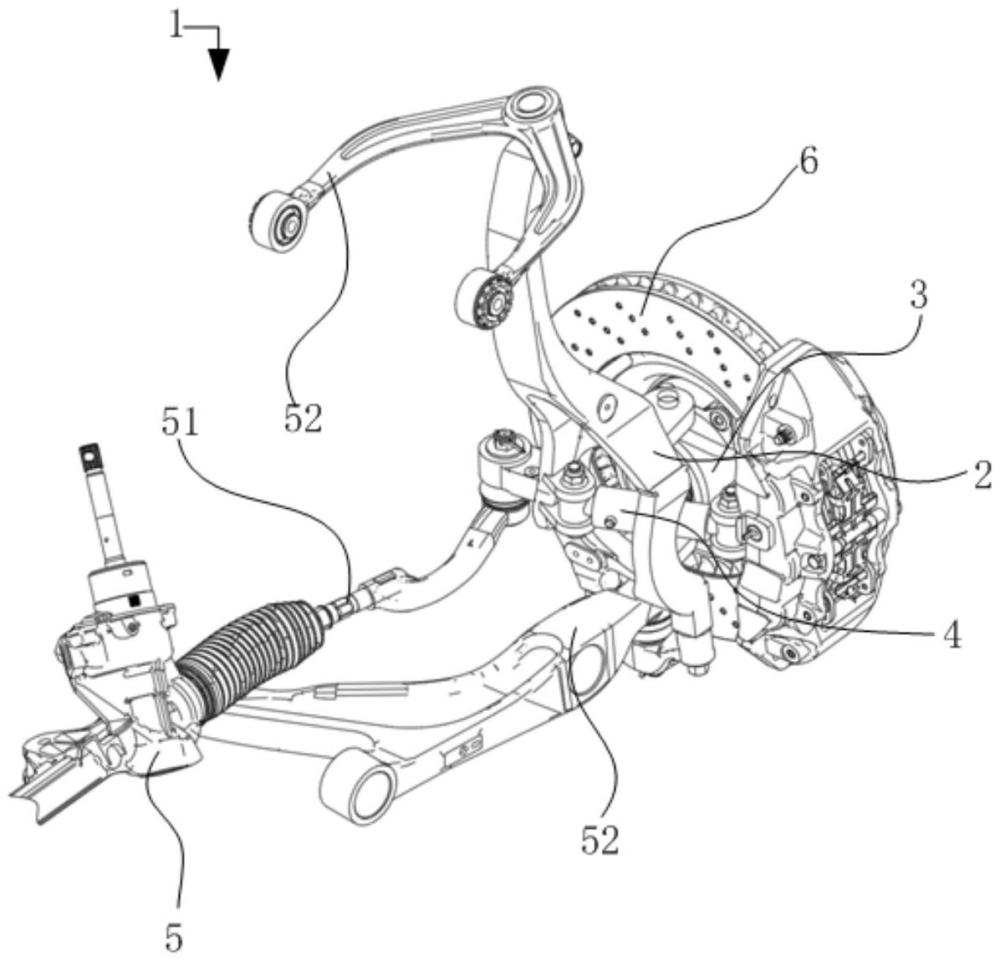

15.一種轉向系統(1)，其特征在于，包括如權利要求1至14任一項所述的轉向節組件。

16.根據權利要求15所述的轉向系統(1)，其特征在于，所述轉向系統(1)包括一級轉向系統和二級轉向系統，所述一級轉向系統包括所述內轉向節(2)，所述二級轉向系統包括所述外轉向節(3)，所述一級轉向系統和所述二級轉向系統能夠分別獨立調節所述車輪的轉向角度。

17.根據權利要求16所述的轉向系統(1)，其特征在于，所述一級轉向系統還包括轉向器總成(5)，所述轉向器總成(5)包括用于帶動所述內轉向節(2)轉動的轉向拉桿(51)，所述轉向拉桿(51)與所述內轉向節(2)固定連接。

18.根據權利要求17所述的轉向系統(1)，其特征在于，還包括輪轂單元，所述外轉向節(3)包括安裝孔(33)，所述安裝孔(33)用于安裝所述輪轂單元。

19.一種車輛，其特征在于，包括如權利要求1至14任一項所述的至少一轉向節組件，或者，如權利要求15至18任一項所述的至少一轉向系統(1)。

20.根據權利要求19所述的車輛，其特征在于，所述車輪有多個；其中，在所述車輛轉向時，多個所述車輪的軸線相交于一點。

21.根據權利要求19所述的車輛，其特征在于，所述車輪有多個；在沿所述車身的寬度方向相對的兩所述車輪中，每一所述轉向節組件適于驅動對應的所述車輪偏轉，以使兩所述車輪的偏轉方向相反。

22.根據權利要求21所述的車輛，其特征在于，當所述車輛處于制動狀態時，在沿所述車身的寬度方向相對的兩所述車輪中，每一所述轉向節組件適于驅動對應的所述車輪偏轉，以使兩所述車輪的偏轉方向相反。

23.根據權利要求21所述的車輛，其特征在于，所述內轉向節(2)包括于一級轉向系統，所述外轉向節(3)包括于二級轉向系統；其中，在沿所述車身的寬度方向相對的兩所述車輪中，當所述一級轉向系統處于非工作狀態時，所述二級轉向系統適于驅動對應的所述車輪偏轉，以使兩所述車輪的偏轉方向相反。

技術總結
本申請涉及一種轉向節組件、轉向系統、車輛，轉向節組件包括內轉向節和外轉向節，內轉向節適于連接車身和車輪以調節車輪相對于車身的轉向角度，外轉向節連接于內轉向節，并適于連接車輪；其中，外轉向節被配置為相對于內轉向節活動以調節車輪的轉向角度，使得內轉向節可以獨立地調節轉向角度，同時外轉向節相對于內轉向節也可以獨立地調節轉向角度，通過兩次調節轉向角度，能夠?qū)崿F(xiàn)轉向節組件更大的轉向角度。

技術研發人員：杜武智,趙凱茼,趙嘉豪,彭秋平,章峰
受保護的技術使用者：比亞迪股份有限公司
技術研發日：
技術公布日：2025/4/28
