本技術涉及太陽能光伏單晶熱場，尤其涉及一種單晶爐熱場運輸裝置。

背景技術：

1、目前，大部分單晶爐只裝有一個主加熱器和一個底加熱器，該搭配方式的加熱器在拉晶生長過程中底加熱器處于關閉狀態，主加熱器功率處于開啟狀態，為了不影響熔料、拉晶等，加熱器發熱區需保持一定的寬度，這就造成坩堝受到大面積的烘烤，硅熔液大面積劇烈沖刷坩堝，最終晶體中仍然存在大量的氧。

2、為了降低晶體中氧含量，三加熱器單晶爐應運而生，其主要包括主加器、底加器和輔加器。但是，現有加熱器運輸車只能放置主加熱器和底加熱器，而輔加熱器無位置放置，需另外放置于平板車上。然而，由于輔加熱器的特殊結構，會造成發熱區部分受力，從而易導致加熱器變形，特別是運送過程中出現搖晃，更容易加劇加熱器的損壞，減少使用壽命，同時拆爐時高溫的加熱器也不能反向放置平板車上。此外，需清理的熱場件也要放置于兩輛運輸車上，一組拆爐人員一次性難以運送，多次拉送需花費較長的時間，工作效率偏低。

技術實現思路

1、本實用新型目的就是為了解決現有熱場件運輸不便、效率低的問題，提供了一種單晶爐熱場運輸裝置，可以有效節約運送時間，提高工作效率，兼顧三加熱器及其他熱場件的運輸工作。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種單晶爐熱場運輸裝置，包括運輸車體和固定于運輸車體上的扶手，運輸車體上分別設有高層置物架、中層置物架和低層置物架，高層置物架靠近扶手的一側設置且其上設有主加熱器放置平面，中層置物架靠近運輸車體的前部設置且其上設有輔加熱器放置平面，低層置物架設于高層置物架的下方且其上設有底加熱器放置平面；

4、低層置物架的下方還設有傾斜的托桿放置環，中層置物架的下方還設有拆清工具放置臺，運輸車體上還設有熱場小件放置平面，熱場小件放置平面設于托桿放置環與拆清工具放置臺之間，以用于實現熱場件及相關工具的放置與運輸。

5、進一步地，所述運輸車體包括底板，底板的下方連有一組滾輪，底板上固定一組階梯式立柱，其分別為長立柱、中立柱和短立柱，扶手固定于長立柱的上端。

6、進一步地，相鄰兩個長立柱之間連有橫檔，長立柱與橫檔構成高層置物架的主體框架，高層置物架上部的主加熱器放置平面設為水平的t型面。

7、進一步地，相鄰兩個中立柱之間亦連有橫檔，中立柱與橫檔構成中層置物架的主體框架，且輔加熱器放置平面的軸線平行于主加熱器放置平面的t型面軸線。

8、進一步地，所述底加熱器放置平面設于兩側長立柱之間的短立柱上，且底加熱器放置平面所處的高度大于長立柱高度的一半。

9、與現有技術相比，本實用新型的技術方案的優點具體在于：

10、（1）本實用新型設計輔加熱器專用放置平面，不需要將輔加熱器反向放置于平板車上，避免了因擺放方式造成發熱器結構受力影響加熱器變形的問題，延長加熱器使用壽命；

11、（2）本實用新型新增輔加熱器專用放置平面，熱場拆清人員擺放加熱器更加輕松，同時降低了運輸車運送加熱器過程中出現搖晃造成加熱器損壞的風險，保證加熱器的正常使用；

12、（3）本實用新型一次性可運送需清理熱場件，節省了運送時間，此外，一輛三加熱器運輸車比常規兩輛運輸車可節省約1.2平方米的放置面積，對于熱場閑置處和現場拆清處而言，可節省的面積更加明顯。

技術特征：

1.一種單晶爐熱場運輸裝置，包括運輸車體（1）和固定于運輸車體（1）上的扶手（2），其特征在于：

2.根據權利要求1所述的單晶爐熱場運輸裝置，其特征在于：

3.根據權利要求2所述的單晶爐熱場運輸裝置，其特征在于：

4.根據權利要求3所述的單晶爐熱場運輸裝置，其特征在于：

5.根據權利要求2~4任一項所述的單晶爐熱場運輸裝置，其特征在于：

技術總結

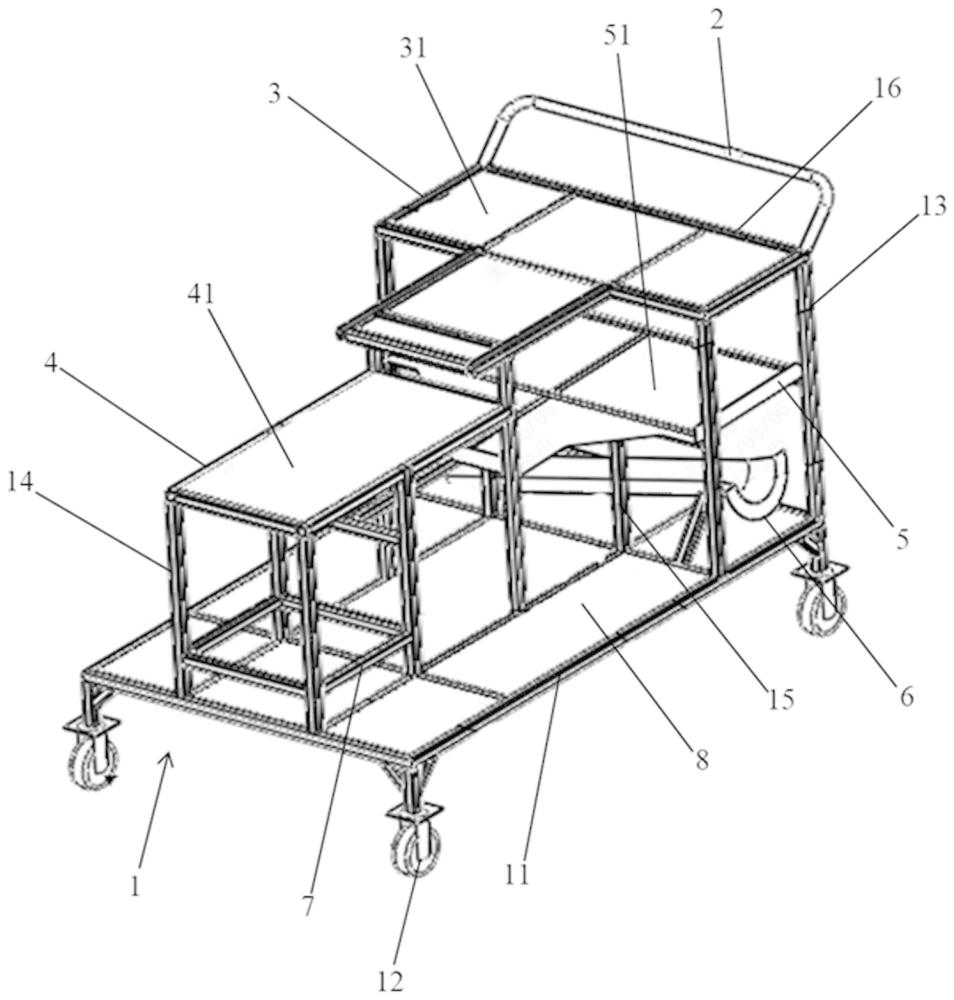

本技術公開了一種單晶爐熱場運輸裝置，包括運輸車體（1），其上設有高層置物架（3）、中層置物架（4）和低層置物架（5），高層置物架（3）靠近扶手（2）的一側設置且其上設有主加熱器放置平面（31），中層置物架（4）靠近運輸車體（1）的前部設置且其上設有輔加熱器放置平面（41），低層置物架（5）設于高層置物架（3）的下方且其上設有底加熱器放置平面（51）；低層置物架（5）的下方設有傾斜的托桿放置環（6），中層置物架（4）的下方設有拆清工具放置臺（7），熱場小件放置平面（8）設于托桿放置環與拆清工具放置臺之間。本技術的優點是有效節約運送時間，提高工作效率，兼顧三加熱器及其他熱場件的運輸工作。

技術研發人員：王金,孫博揚,嚴東,文勇,樊同帥
受保護的技術使用者：云南美科新能源發展有限公司
技術研發日：20240705
技術公布日：2025/4/28
