本技術涉及傳感器，特別是涉及一種汽車轉向傳感器。

背景技術：

1、方向盤轉角傳感器，車輛穩定性控制系統的一個組成部分，主要安裝在方向盤下方的轉向柱內，一般通過can總線和pcm相連，可以分為模擬式方向盤轉角傳感器和數字式方向盤轉角傳感器。

2、如授權公告號為cn219635310u的實用新型所公開的一種汽車轉向傳感器，其空腔內的半導體制冷片可將轉向傳感器本體產生的熱量導出，進而保證傳感其的散熱效果。

3、這種現有技術在使用時還存在以下問題：轉向傳感器在長時間使用過程內部元件會出現故障，維修人員拆裝轉向傳感器過程繁瑣，轉向傳感器與氣囊游絲通過螺栓固定，增大了維修人員工作量。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種汽車轉向傳感器，通過l型卡扣與卡環的搭配設置，使得頂蓋與底蓋可快速拆裝，通過限位塊、插銷柱、彈簧扣、插槽、卡槽的搭配設置，便于傳感器主體與氣囊游絲主體快速拆裝，減少了維修人員的工作量。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種汽車轉向傳感器，包括傳感器主體，所述傳感器主體頂端設置有頂蓋，所述頂蓋底端設置有底蓋，所述頂蓋四周固定設置有l(wèi)型卡扣，所述底蓋四周表面固定設置有與l型卡扣對應的卡環，所述l型卡扣與卡環相卡接，所述頂蓋內壁設置有限位柱，所述底蓋內壁設置有限位套筒，所述限位柱一端處于限位套筒內側，所述頂蓋外表面固定設置有限位塊，所述限位塊表面開設有兩個插槽，所述插槽內壁對稱開設有卡槽，所述頂蓋頂端安裝有氣囊游絲主體，所述氣囊游絲主體底端設置有插銷柱，所述插銷柱兩側固定設置有彈簧扣，所述插銷柱一端處于插槽內側，所述彈簧扣的一端處于卡槽內側。

3、作為本實用新型的一種優選技術方案，所述頂蓋與底蓋之間設置有電路板安裝位，所述頂蓋與底蓋內壁設置有格柵支撐網。

4、作為本實用新型的一種優選技術方案，所述頂蓋與底蓋連接處一側設置有接線頭。

5、作為本實用新型的一種優選技術方案，所述頂蓋頂端表面設置有標識粘貼區。

6、作為本實用新型的一種優選技術方案，所述頂蓋與底蓋中心處開設有轉向柱安裝孔，所述頂蓋與底蓋內側設置有齒輪環，所述齒輪環內側設置有安裝塊。

7、作為本實用新型的一種優選技術方案，所述限位塊的數量設置有五個。

8、作為本實用新型的一種優選技術方案，所述l型卡扣的數量設置有八個，所述卡環的數量設置有八個。

9、與現有技術相比，本實用新型能達到的有益效果是：

10、1、通過l型卡扣與卡環的搭配設置，使得頂蓋與底蓋可快速拆裝，通過限位塊、插銷柱、彈簧扣、插槽、卡槽的搭配設置，便于傳感器主體與氣囊游絲主體快速拆裝，減少了維修人員的工作量。

11、2、通過電路板安裝位與格柵支撐網的搭配設置，便于線路板限位安裝，同時格柵支撐網可對線路板起到傳導散熱的作用；通過設置五個限位塊，使得傳感器主體與氣囊游絲主體安裝連接更穩固。

技術特征：

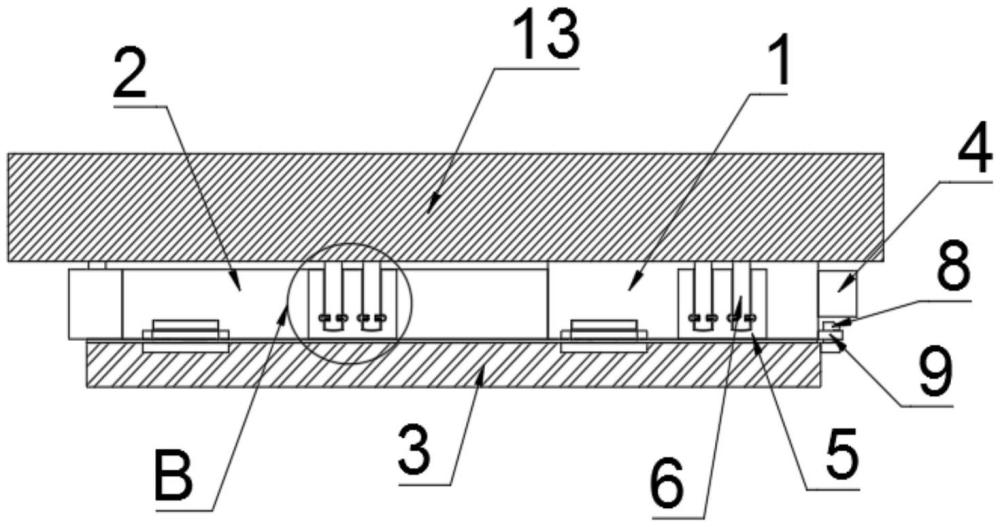

1.一種汽車轉向傳感器，包括傳感器主體(1)，其特征在于：所述傳感器主體(1)頂端設置有頂蓋(2)，所述頂蓋(2)底端設置有底蓋(3)，所述頂蓋(2)四周固定設置有l(wèi)型卡扣(8)，所述底蓋(3)四周表面固定設置有與l型卡扣(8)對應的卡環(9)，所述l型卡扣(8)與卡環(9)相卡接，所述頂蓋(2)內壁設置有限位柱(7)，所述底蓋(3)內壁設置有限位套筒(10)，所述限位柱(7)一端處于限位套筒(10)內側，所述頂蓋(2)外表面固定設置有限位塊(5)，所述限位塊(5)表面開設有兩個插槽(15)，所述插槽(15)內壁對稱開設有卡槽(16)，所述頂蓋(2)頂端安裝有氣囊游絲主體(13)，所述氣囊游絲主體(13)底端設置有插銷柱(6)，所述插銷柱(6)兩側固定設置有彈簧扣(14)，所述插銷柱(6)一端處于插槽(15)內側，所述彈簧扣(14)的一端處于卡槽(16)內側。

2.根據權利要求1所述的一種汽車轉向傳感器，其特征在于：所述頂蓋(2)與底蓋(3)之間設置有電路板安裝位(11)，所述頂蓋(2)與底蓋(3)內壁設置有格柵支撐網(12)。

3.根據權利要求1所述的一種汽車轉向傳感器，其特征在于：所述頂蓋(2)與底蓋(3)連接處一側設置有接線頭(4)。

4.根據權利要求1所述的一種汽車轉向傳感器，其特征在于：所述頂蓋(2)頂端表面設置有標識粘貼區。

5.根據權利要求1所述的一種汽車轉向傳感器，其特征在于：所述頂蓋(2)與底蓋(3)中心處開設有轉向柱安裝孔，所述頂蓋(2)與底蓋(3)內側設置有齒輪環，所述齒輪環內側設置有安裝塊。

6.根據權利要求1所述的一種汽車轉向傳感器，其特征在于：所述限位塊(5)的數量設置有五個。

7.根據權利要求1所述的一種汽車轉向傳感器，其特征在于：所述l型卡扣(8)的數量設置有八個，所述卡環(9)的數量設置有八個。

技術總結
本技術公開了一種汽車轉向傳感器，包括傳感器主體，所述傳感器主體頂端設置有頂蓋，所述頂蓋底端設置有底蓋，所述頂蓋四周固定設置有L型卡扣，所述底蓋四周表面固定設置有與L型卡扣對應的卡環，所述L型卡扣與卡環相卡接，所述頂蓋內壁設置有限位柱，所述底蓋內壁設置有限位套筒，所述限位柱一端處于限位套筒內側，所述頂蓋外表面固定設置有限位塊，所述限位塊表面開設有兩個插槽，所述插槽內壁對稱開設有卡槽，所述頂蓋頂端安裝有氣囊游絲主體；通過L型卡扣與卡環的搭配設置，使得頂蓋與底蓋可快速拆裝，通過限位塊、插銷柱、彈簧扣、插槽、卡槽的搭配設置，便于傳感器主體與氣囊游絲主體快速拆裝，減少了維修人員的工作量。

技術研發人員：鮑恝
受保護的技術使用者：蘇州恩立凱汽車科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
