本技術屬于兒童車領域，是一種后叉折疊機構及兒童車。

背景技術：

1、兒童車是指用于兒童出行用品的非動力車，其中包括兒童自行車、兒童推車、嬰兒學步車、兒童三輪車、兒童電動車等五大類。兒童車一般適用兒童的年齡范圍在4-8歲，選購時結合兒童的年齡和身材高矮，選擇合適的尺寸，即鞍座高度在435-635mm范圍內，選購車輛時要注意手閘的閘把尺寸。目前市場上的兒童車種類雖多，但功能單一，無法折疊導致包裝尺寸過大，導致運輸費用較大。其中一些兒童車為了便于鞍座的高度調節，在車輛上使用了折疊結構，如中國專利文獻中披露的申請?zhí)?02220370422.8，授權公告日2022.07.05，實用新型名稱“一種坐墊調節機構及兒童車”；但上述產品的坐墊調節機構較難直接用在兒童車的后叉折疊機構上，具有檔位調節功能，較難用于后叉的折疊收攏和打開。另外，同類產品缺少后叉調節和折疊的機構設計，較難用于后輪為雙輪的三輪兒童車；如中國專利文獻中披露的申請?zhí)?01810028962.6，申請公布日2018.06.05，發明名稱“一種童車折疊車架結構”；但上述產品結構設計較為簡單，穩定性較差，操作較為不便。

技術實現思路

1、為克服上述不足，本實用新型的目的是向本領域提供一種后叉折疊機構，使其解決現有同類產品的缺少后叉調節和折疊的機構設計，特別是較難用于后輪為雙輪的三輪兒童車，存在穩定性較差，操作較為不便，及包裝運輸不便的技術問題。其目的是通過如下技術方案實現的。

2、一種后叉折疊機構，該機構的調節裝置包括控制單元，所述控制單元包括調節裝置主體、復位彈簧、調節裝置按鈕和定位件，所述調節裝置的腔體內設有導向槽，所述復位彈簧一端抵住所述導向槽內壁且另一端抵住所述調節裝置主體；所述調節裝置主體設置于所述導向槽上，所述調節裝置主體的上端與所述定位件連接且下端連為一體的調節裝置按鈕穿過所述導向槽，所述調節裝置主體在所述導向槽上滑動。其結構設計要點是所述調節裝置的主體為旋轉固定主體，所述旋轉固定主體設置于后輪組件一側的主梁管下側，所述主梁管設有坐墊，所述旋轉固定主體的兩側對稱設有固定板，所述后叉彎管的u形段一端或者后叉管件的一端通過對稱設置的后叉固定螺絲分別固定于兩側固定板一端的鎖管槽；所述旋轉固定主體兩側的固定板另一端通過一對鎖螺桿固定于所述旋轉固定主體的轉動孔一端并連為一體，所述旋轉固定主體另一端外側的兩側固定板通過另一所述對鎖螺桿連為一體。從而通過穿過所述導向槽的調節裝置主體下端處伸出的調節裝置按鈕來調節定位件的打開和收攏，即調節定位件插入或脫落兩側固定板的定位槽，上述調節裝置按鈕和調節裝置主體亦可一體成型。即上述該機構設置不限于單前輪后雙輪，亦可設置于前雙輪后單輪的兒童車上，或者設置于折疊于前輪后部及主梁管下方的前后單輪的兒童車上。

3、所述對鎖螺桿連接的兩側固定板處鎖管槽位于主梁管的下側。從而便于后叉彎管通過調節裝置打開使用時，兩側固定板的鎖管槽一側上端與主梁管的下側相抵，進一步地提高其使用時的穩定性。

4、所述定位件包括兩個固定銷，所述固定銷的上端設置有調節裝置蓋板，所述固定銷的一端分別插入所述旋轉固定主體兩側固定板的定位槽中，且另一端設置有定位孔，所述調節裝置蓋板的下端設置有兩個定位柱，所述定位柱貫穿所述固定銷的定位孔插入所述控制單元中，所述調節裝置蓋板遠離定位柱的一端通過調節裝置固定螺絲與所述控制單元固定連接，所述調節裝置蓋板的定位柱上分別套設有扭簧，所述扭簧的一端與所述固定銷連接且另一端與所述調節裝置蓋板連接。上述旋轉固定主體兩側固定板的定位槽至少省略打開和收攏后叉彎管兩處定位槽。

5、所述定位件為定位螺栓，所述定位槽中設置有與所述定位螺栓相適配的螺紋，所述定位槽貫穿所述固定板，所述定位螺栓貫穿所述定位槽。

6、所述定位件為插銷，所述插銷位于所述固定板外側的一端設置有把手；所述定位槽貫穿所述固定板，所述固定板外側設置有固定扣，所述固定扣與所述固定板連接處設置有彈性卡扣；所述插銷貫穿所述定位槽，所述把手與所述固定扣相適配。

7、所述固定板外側分別設置有按鈕，所述按鈕包括按鈕頭和伸縮結構件，所述按鈕頭和所述伸縮結構件固定連接，所述伸縮結構件貫穿所述定位槽并與所述定位件固定連接；所述定位槽貫穿所述固定板，所述固定板靠近所述調節裝置的側壁上設置有轉移槽，所述轉移槽連通所述定位槽；所述伸縮結構件處于擠壓狀態時，所述按鈕頭位于所述固定板內側并在所述轉移槽上滑動，所述伸縮結構件處于伸張狀態時，所述按鈕頭位于所述固定板外側。

8、所述旋轉固定主體與兩側固定板連為一體的一端對鎖螺桿與所述轉動孔設置有相互嚙合的齒形結構。

9、所述坐墊通過旋轉固定主體設置于主梁管，所述主梁管呈倒角矩形管。

10、所述后叉彎管另一端的u形口外側分別設有通過輪套固定于后叉彎管的后輪。

11、所述主梁管的后輪一側端部設有通過連接件設置于主梁管的伸縮推桿。

12、所述主梁管的前叉處前輪兩側中心軸孔分別設有踏板組件，所述踏板組件的曲軸端部插入前叉處前輪的中心軸上內六角孔并連接。

13、所述后叉彎管通過所述調節裝置向下轉動至前叉一側時，卸下所述腳踏板組件，所述后叉彎管的u形口及兩側后輪位于前叉處的前輪外側。從而便于腳踏板組件的進一步卸下包裝運輸，以及折疊后整體空間進一步地減小。

14、根據上述結構特點，包括設有所述調節裝置的兒童車，從而便于其折疊運輸和包裝。

15、本實用新型結構設計合理，使用操作方便，穩定性和安全性好，運輸包裝方便，體積空間占用小；其適合作為兒童車及同類產品的后叉折疊機構使用，以及同類產品的結構改進。

技術特征：

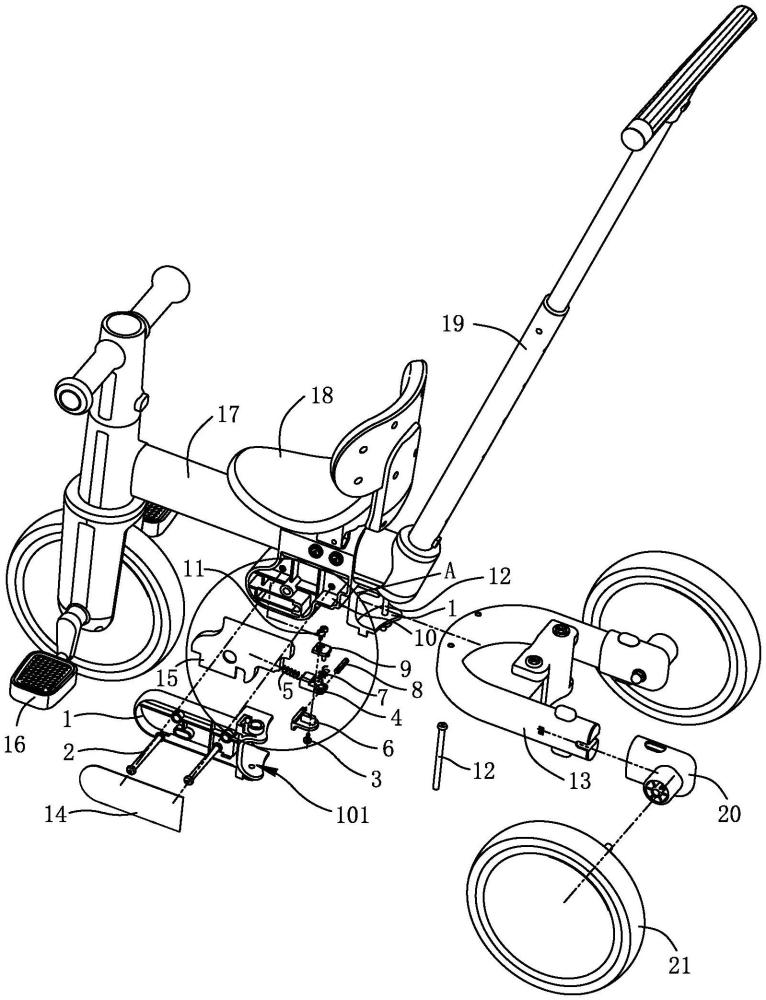

1.一種后叉折疊機構，該機構的調節裝置包括控制單元，所述控制單元包括調節裝置主體（4）、復位彈簧（5）、調節裝置按鈕（6）和定位件，所述調節裝置的腔體內設有導向槽（1001），所述復位彈簧一端抵住所述導向槽內壁且另一端抵住所述調節裝置主體；所述調節裝置主體設置于所述導向槽上，所述調節裝置主體的上端與所述定位件連接且下端連為一體的調節裝置按鈕穿過所述導向槽，所述調節裝置主體在所述導向槽上滑動；其特征在于所述調節裝置的主體為旋轉固定主體（10），所述旋轉固定主體設置于后輪組件一側的主梁管（17）下側，所述主梁管設有坐墊（18），所述旋轉固定主體的兩側對稱設有固定板（1），后叉彎管（13）的u形段一端或者后叉管件的一端通過對稱設置的后叉固定螺絲（12）分別固定于兩側固定板一端的鎖管槽（101）；所述旋轉固定主體兩側的固定板另一端通過一對鎖螺桿（2）固定于所述旋轉固定主體的轉動孔一端并連為一體，所述旋轉固定主體另一端外側的兩側固定板通過另一所述對鎖螺桿連為一體。

2.根據權利要求1所述的后叉折疊機構，其特征在于所述對鎖螺桿（2）連接的兩側固定板（1）處鎖管槽（101）位于主梁管（17）的下側。

3.根據權利要求1所述的后叉折疊機構，其特征在于所述定位件包括兩個固定銷（8），所述固定銷的上端設置有調節裝置蓋板（9），所述固定銷的一端分別插入所述旋轉固定主體（10）兩側固定板（1）的定位槽中，且另一端設置有定位孔，所述調節裝置蓋板的下端設置有兩個定位柱，所述定位柱貫穿所述固定銷的定位孔插入所述控制單元中，所述調節裝置蓋板遠離定位柱的一端通過調節裝置固定螺絲（11）與所述控制單元固定連接，所述調節裝置蓋板的定位柱上分別套設有扭簧（7），所述扭簧的一端與所述固定銷連接且另一端與所述調節裝置蓋板連接。

4.根據權利要求3所述的后叉折疊機構，其特征在于所述定位件為定位螺栓，所述定位槽中設置有與所述定位螺栓相適配的螺紋，所述定位槽貫穿所述固定板（1），所述定位螺栓貫穿所述定位槽。

5.根據權利要求3所述的后叉折疊機構，其特征在于所述定位件為插銷，所述插銷位于所述固定板（1）外側的一端設置有把手；所述定位槽貫穿所述固定板，所述固定板外側設置有固定扣，所述固定扣與所述固定板連接處設置有彈性卡扣；所述插銷貫穿所述定位槽，所述把手與所述固定扣相適配。

6.根據權利要求3所述的后叉折疊機構，其特征在于所述固定板（1）外側分別設置有按鈕，所述按鈕包括按鈕頭和伸縮結構件，所述按鈕頭和所述伸縮結構件固定連接，所述伸縮結構件貫穿所述定位槽并與所述定位件固定連接；所述定位槽貫穿所述固定板，所述固定板靠近所述調節裝置的側壁上設置有轉移槽，所述轉移槽連通所述定位槽；所述伸縮結構件處于擠壓狀態時，所述按鈕頭位于所述固定板內側并在所述轉移槽上滑動，所述伸縮結構件處于伸張狀態時，所述按鈕頭位于所述固定板外側。

7.根據權利要求1所述的后叉折疊機構，其特征在于所述旋轉固定主體（10）與兩側固定板（1）連為一體的一端對鎖螺桿（2）與所述轉動孔設置有相互嚙合的齒形結構。

8.根據權利要求1所述的后叉折疊機構，其特征在于所述坐墊（18）通過旋轉固定主體（10）設置于主梁管（17），所述主梁管呈倒角矩形管。

9.根據權利要求1所述的后叉折疊機構，其特征在于所述后叉彎管（13）通過所述調節裝置向下轉動至前叉一側時，卸下腳踏板組件（16），所述后叉彎管的u形口及兩側后輪（21）位于前叉處的前輪外側。

10.一種兒童車，其特征在于：該兒童車包括權利要求1-9任一項所述調節裝置。

技術總結
本技術涉及一種后叉折疊機構及兒童車，是針對現有同類產品較難用于后輪為雙輪的三輪兒童車，存在穩定性較差，操作較為不便，及包裝運輸不便的技術問題。該機構的調節裝置包括控制單元，所述調節裝置主體的上端與所述定位件連接且下端連為一體的調節裝置按鈕穿過所述導向槽；其結構設計要點是所述調節裝置的主體為旋轉固定主體，所述旋轉固定主體設置于后輪組件一側的主梁管下側，所述后叉彎管的一端通過對稱設置的后叉固定螺絲分別固定于兩側固定板一端的鎖管槽；所述旋轉固定主體兩側的固定板另一端通過一對鎖螺桿固定于所述旋轉固定主體的轉動孔一端并連為一體，所述旋轉固定主體另一端外側的兩側固定板通過另一所述對鎖螺桿連為一體。

技術研發人員：羅文
受保護的技術使用者：寧波圣萬寶嬰童用品有限公司
技術研發日：20240708
技術公布日：2025/4/28
