本技術涉及電驅動裝置，具體涉及一種易于裝配的穩固型輪芯電驅動系統箱體及輪芯電驅動系統。

背景技術：

1、電動兩輪車是指以蓄電池作為輔助能源在兩輪車的基礎上，安裝了電機、控制器、顯示儀表系統等部件的機電一體化個人交通工具。不但為出行工具，更進階為休閑娛樂、綠色出行的新用具，還可滿足健身、顯示個性、社交等需求，經濟性和便利性優勢明顯。

2、輪轂電機是將電機嵌入輪轂內部，通過電機上的鋼片和線圈，在電流的作用下形成磁場，從而帶動后輪的轉動，實現電動車輛等多種功能的新型動力傳動技術，已經成為電動汽車和摩托車的重要技術。

3、輪轂電機的優點是：輪轂電機造價低、易維修應用廣泛。輪轂電機技術又稱為車輪內裝電機技術，是應用于電動汽車的先進驅動方式，也經常用于汽車零部件生產商開發的集成化電動輪系統，輪轂電機技術具有很大的發展前景。

4、但是，輪轂電機也仍存在一些問題：

5、1、在平整道路路況和工況條件時，輪轂電機主要使用額定功率；在啟動、加速、坡度、超載、逆風行駛等行駛路況和工況條件時，輪轂電機使用峰值功率。

6、2、輪轂電機一般沒有傳動系統，是低速電機，因此，其功能密度低，長時間高速騎行中，輪轂電機會出現無法提速的情況，加速性差，啟動和坡度行駛時電流大、能耗高，因而輪轂電機綜合行駛效率底，續行里程較短。

7、3、對于輪轂電機的功率輸出曲線，電機高效平臺負荷和轉速與車輪負荷和轉速偏離，高效行駛道路和工況不多。具體地說，啟動瞬間能量轉換效率大約在5％-10％，從起步加速到額定功率最高行駛速度的能量轉換效率從10％逐步到60％-65％；在小于20°的坡度行駛時，能量轉換效率大約在40％；在超載或坡度大于20°等工況行駛時，能量轉換效率在20％-35％；在理想道路和無風良好環境下行駛時，能量轉換效率在60％-65％。

8、4、輪轂電機結構是將電機放置在輪轂內部，通過電機上的鋼片和線圈，在電流的作用下形成磁場，從而帶動后輪的轉動的封閉式結構。電機轉子與輪胎連接在一起，散熱性能極差，長時間運轉會使得電機溫度升高，導致能耗加劇，效率受到影響。甚至?xí)l(fā)生爆胎、電機退磁和生銹等情況，縮短了電動兩輪車的使用壽命，使用效率也受到影響。

9、5、輪轂電機安裝在輪轂內，由于受到輪轂內徑空間制約，導致功率也受約束。

10、6、輪轂電機在啟動、坡度行駛導致電機阻轉、電池大電流時，會出現電池沖放電特性與功率不匹配的情況，不僅會影響電池合理放電及均衡供電，影響電池使用壽命，也會造成線纜因過載過熱而燃燒以及控制器頻繁大電流沖擊而引起損壞的風險。

11、7、輪轂電機綜合道路行駛使用和附加成本較高，可靠性低。

12、8、95％以上的電動兩輪車對安裝裝尺寸要求在200亳米以內，輪轂電機體積大和重量中，影響操控路感。具體地說，在電動兩輪車要求最高速度大于100公里時，由于電動兩輪車的體積和重量增加，在成本增加的同時，會帶來簧下質量繞主銷的轉動慣量明顯增加，從而導致方向力響應變差、高速下轉向回正性下降非常明顯、轉向輪擺振的共振頻率下移，增加輪胎和地面之間的動載荷，使輪胎接地性變差。輪胎動載荷的增加將會加速輪轂電機的疲勞破壞，同時接地性變差也不利于的穩定操縱。這些變化會影響轉向路感，增加駛過程擺振趨勢。

13、因此，電動兩輪車隨著新能源技術的快速發展，越來越多的摩托車開始采用電機+減速機構相結合形成電驅動系統。其中，輪芯驅動屬于摩托車電驅動系統中較為常見的一種驅動方式，通過將高速電機和減速器集成在車輪輪轂內，在結構緊湊度、扭矩傳遞能力、以及電機效率等方面具有明顯優勢。

14、請參見本技術的發明人曾申請的公告號為cn218868049u的中國專利，公開了一種輪芯驅動總成，其結構包括轉動安裝的輪轂以及布置在輪轂內部空腔位置的驅動系統殼體，電機和減速機構均集成裝配在驅動系統殼體內部，驅動系統殼體兩端通過向外延伸的支軸連接在摩托車車架上。雖然這樣的裝配結構在緊湊度方面已經具備一定優勢，但是對于輪芯驅動總成而言，驅動系統殼體為整體式結構，也即是電機、減速機構、軸承以及其他零部件均安裝在一個殼體內，維修和更換零部件時需將整個驅動總成拆解，存在裝配便捷性差、維修成本高的技術問題。

15、故參見本技術的申請人曾申請的申請?zhí)枮?02420807200.7的中國實用新型專利申請，箱體總成為分體式組裝結構，不僅在維修和更換零部件時無需將整個箱體總成進行拆解，可僅進行局部拆卸，提高了裝配和維修的便利性，降低了維修成本和時間，而且箱體總成的各部分能夠通過螺紋緊固件可靠地鎖緊，既保證了箱體總成的結構強度和可靠性，又保證了拆裝的便利性。

16、但是，申請人在測試和使用過程中發現，由于固定右支撐軸的螺栓位于減速箱組件的內部，不僅在不打開減速箱組件的情況下，對右支撐軸的調試完全無法進行，而且右支撐軸的安裝穩定性不佳，受力完全靠幾顆螺栓支撐，長期使用極易發生松動或斷裂脫落的情況。

17、解決以上問題成為當務之急。

技術實現思路

1、為解決在不打開減速箱組件的情況下無法對右支撐軸(相當于本技術的第二支撐軸)進行調試，以及右支撐軸的安裝穩定性不佳的技術問題，本實用新型提供了一種易于裝配的穩固型輪芯電驅動系統箱體及輪芯電驅動系統。

2、其技術方案如下：

3、本技術的第一方面涉及一種易于裝配的穩固型輪芯電驅動系統箱體，包括合圍形成電機組件腔室的電機殼組件和合圍形成減速組件腔室的減速箱組件，所述電機殼組件和減速箱組件通過螺紋緊固件鎖緊為一體，所述電機殼組件遠離減速箱組件的一側安裝有朝遠離減速箱組件方向延伸的第一支撐軸，所述減速箱組件設有朝遠離電機殼組件方向延伸的第二支撐軸，所述第二支撐軸延伸至減速組件腔室中的內端具有軸安裝座，所述減速箱組件的內壁上一體成型有與軸安裝座相適配的軸連接座，所述軸安裝座的端面支承在軸連接座上，所述軸連接座上一體成型有朝軸安裝座延伸的擋臺，所述軸安裝座至少部分周向外壁支承在擋臺上，所述軸安裝座上開設有多個螺栓連接孔，所述軸連接座上開設有分別與各螺栓連接孔一一對應的螺栓裝入孔，各螺栓裝入孔均在減速箱組件的外表面凹陷形成有螺帽沉槽，各鎖緊螺栓分別穿過對應的螺栓裝入孔后旋緊在對應的螺栓連接孔中，并使各鎖緊螺栓的螺帽的外端面均不高于對應螺帽沉槽的槽口位置。

4、采用以上一種易于裝配的穩固型輪芯電驅動系統箱體及輪芯電驅動系統，固定第二支撐軸的各鎖緊螺栓均是在減速箱組件的外部進行安裝，能夠非常方便地對第二支撐軸進行調試，提升第二支撐軸的安裝精度，并且，通過設置擋臺，能夠?qū)Φ诙屋S提供可靠的支撐，從而大幅提高了第二支撐軸安裝的穩定性，同時提高了第二支撐軸的受力能力，大幅降低了第二支撐軸在長期使用以后發生松動或斷裂脫落的風險。

5、在一些實施方式中，所述電機殼組件包括呈筒狀結構的電機殼主體、蓋合在電機殼主體遠離減速箱組件一端的電機殼第一端蓋以及蓋合在電機殼主體靠近減速箱組件一端的電機殼第二端蓋，所述減速箱組件包括減速箱主體以及蓋合在減速箱主體靠近電機殼第二端蓋一側的減速箱后蓋，所述減速箱后蓋與電機殼第二端蓋貼合，所述電機殼主體、電機殼第一端蓋、電機殼第二端蓋、減速箱主體和減速箱后蓋通過螺紋緊固件鎖緊為一體，所述第一支撐軸安裝在電機殼第一端蓋上，并朝遠離電機殼主體的方向延伸，所述軸連接座一體成型在減速箱后蓋的內側表面，所述螺帽沉槽均凹陷形成在減速箱后蓋的外側表面，所述螺栓裝入孔均沿厚度方向穿出減速箱后蓋和軸連接座。

6、在一些實施方式中，所述螺紋緊固件包括多顆短螺栓和多顆長螺栓，所述電機殼第一端蓋通過多顆短螺栓鎖緊在電機殼主體上，所述減速箱主體、減速箱后蓋和電機殼第二端蓋通過多顆長螺栓鎖緊在電機殼主體上。

7、在一些實施方式中，所述擋臺與減速箱后蓋的周向內壁之間設有多根擋臺加強筋。

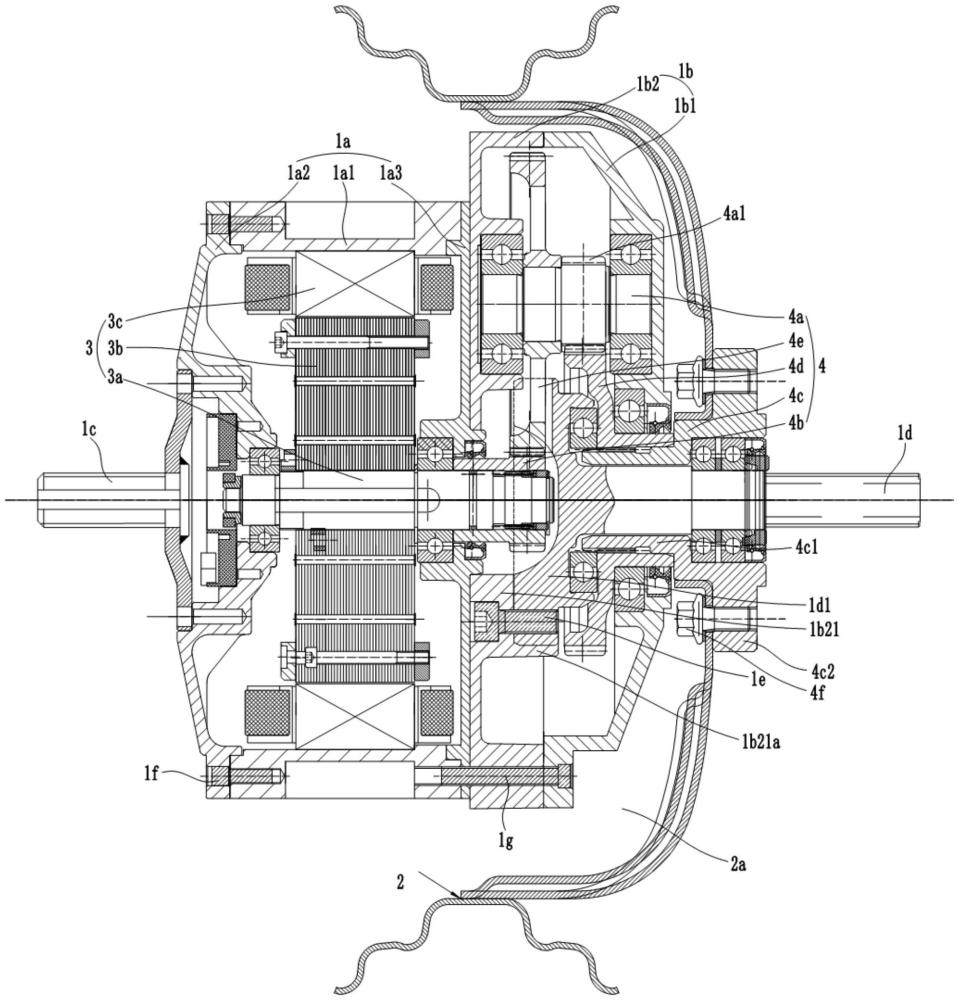

8、本技術的第二方面涉及一種輪芯電驅動系統，包括輪轂、電機組件、減速傳動組件以及上述的易于裝配的穩固型輪芯電驅動系統箱體，所述電機組件安裝在電機組件腔室中，所述減速傳動組件安裝在減速組件腔室中，所述電機組件的電機軸與第一支撐軸和第二支撐軸同軸設置，所述電機軸的外端穿入減速組件腔室中后通過減速傳動組件帶動輪轂轉動，所述輪轂朝一側凸出形成有與電機殼組件和減速箱組件相適配的動力總成安裝空間，所述電機殼組件和減速箱組件至少部分位于動力總成安裝空間中。

9、采用以上輪芯電驅動系統，將電機組件和減速傳動組件盡可能地集成在輪轂內部的動力總成安裝空間中，在結構緊湊度、扭矩傳遞能力、以及電機效率等方面具有明顯優勢。

10、在一些實施方式中，所述減速傳動組件包括與電機軸平行的中間軸、同步轉動地套裝在電機軸上的一級主動齒輪、能夠相對轉動地套裝在第二支撐軸上的輪轂驅動套、同步轉動地套裝在輪轂驅動套上的二級從動齒輪以及同步轉動地套裝在中間軸上的一級從動齒輪，所述中間軸的兩端通過兩個軸承能夠轉動地安裝在減速箱組件上，所述一級主動齒輪與一級從動齒輪嚙合，所述中間軸上成型有與二級從動齒輪嚙合的二級主動齒，所述輪轂驅動套與輪轂同步轉動。

11、在一些實施方式中，所述輪轂驅動套包括套裝在第二支撐軸上的安裝套筒以及一體成型在安裝套筒靠近輪轂一端的安裝法蘭盤，所述二級從動齒輪的中心位置具有與安裝套筒花鍵配合的支撐套筒，所述安裝法蘭盤通過若干連接螺栓與輪轂鎖緊。

12、在一些實施方式中，所述減速箱組件靠近電機殼組件的一側開設有與電機軸相適配的電機軸過孔，所述軸安裝座靠近電機軸過孔的一側表面凹陷形成有與電機軸過孔連通的讓位沉槽，所述電機軸過孔靠近一級從動齒輪的一側孔壁上開設有與一級從動齒輪相適配的第一半槽，所述擋臺靠近一級從動齒輪的一側孔壁上開設有與一級從動齒輪相適配的第二半槽，該第二半槽與第一半槽共同構成與一級從動齒輪相適配的齒輪讓位缺口，所述一級從動齒輪部分延伸至齒輪讓位缺口中。
