【】本發明涉及一鍵收車的兒童推車。

背景技術

0、
背景技術：

1、兒童推車是為了方便嬰兒出行而設計的移動工具，嬰兒手推車也越來越得到寶媽寶爸的喜愛，然而，嬰兒手推車在方便嬰兒出行的同時，車體的攜帶問題也是寶爸寶媽關心的重點，市面上大部分的手推車都具有收折功能，但傳統的手推車收折后體積較大，收折操作較為繁瑣，不僅需要解鎖，有的還需要雙手操作，甚至有的需要多人配合才能完成收折，這對于寶爸寶媽的出行，尤其是乘車、坐公交或地鐵時的收折操作，非常不便，并且現有的收車結構復雜，成本高，裝配繁瑣，制造時間長。

技術實現思路

0、
技術實現要素：

1、本發明的目的在于克服現有技術的不足之處，提供一種操作簡便，收車方便快捷，可使整車在重力作用下實現快速收車，結構簡單，成本低，裝配省時省力的一鍵收車的兒童推車。

2、本發明的目的是這樣實現的：

3、一鍵收車的兒童推車，其特征在于其包括支撐桿組件，支撐桿組件的上端鉸接有把手桿組件，支撐桿組件與把手桿組件之間設有旋轉鎖定組件，把手桿組件上設有可控制該旋轉鎖定組件的操作件，支撐桿組件的下端連接有后輪組件，后輪組件與一前輪組件鉸接，后輪組件的下部和前輪組件的下部之間連接有支撐展開或收縮折疊兩者的下連桿組件，支撐桿組件上滑動連接有可在其上前后滑動的扶手組件，前輪組件上鉸接有座架組件，把手桿組件的底部鉸鏈有可由其帶動的轉動桿，扶手組件的后端與轉動桿連接，后輪組件上端與轉動桿連接，轉動桿的下端與下連桿組件連接，操作所述的操作件解鎖所述的旋轉鎖定組件，把手桿組件帶動轉動桿，轉動桿帶動支撐桿組件，把手桿組件，后輪組件，前輪組件和扶手組件同步聯動，實現一鍵收車。

4、如上所述的一鍵收車的兒童推車，其特征在于支撐桿組件上設有可轉動的連接套，扶手組件滑動連接在連接套上。

5、如上所述的一鍵收車的兒童推車，其特征在于把手桿組件底部延伸有把手延伸桿，轉動桿與把手延伸桿連接。

6、如上所述的一鍵收車的兒童推車，其特征在于下連桿組件包括與前輪組件鉸接的第一下連桿，第一下連桿樞接有第二下連桿，第二下連桿與后輪組件鉸接，第二下連桿的前端連接有短桿，短桿的另一端與轉動桿鉸接。

7、如上所述的一鍵收車的兒童推車，其特征在于支撐桿組件的下端設有支撐桿下樞接座，后輪組件的上端設有與支撐桿下樞接座配合的后輪樞接座，座架組件設有與支撐桿下樞接座和后輪樞接座樞接的座架樞接座。

8、如上所述的一鍵收車的兒童推車，其特征在于支撐桿下樞接座的外側設有弧形外限位塊，后輪樞接座的內側設有與弧形外限位塊配合的弧形限位槽，支撐桿下樞接座的內側設有弧形內限位塊，后輪樞接座設有穿過支撐桿下樞接座的空心軸，空心軸內側設有缺口槽，座架樞接座設有套接在空心軸的軸套，軸套內壁設有與缺口槽配合的軸套卡塊，軸套外設有與弧形內限位塊配合的軸套外限位塊，后輪樞接座的前端設有向下延伸的后輪樞接座延伸桿，前輪組件的上部與后輪樞接座延伸桿鉸接。

9、如上所述的一鍵收車的兒童推車，其特征在于座架組件的前端通過座架連桿與前輪組件的上部鉸接，座架組件前端兩端通過座架樞接座連接有樞接有u形管；兩端的座架樞接座內側均連接有連桿連接座，兩連桿連接座之間設有連桿，兩連桿連接座上均設有座板固定柱，座架組件上還設有座板連接孔，座板與座板固定柱和座板連接孔固定，座架組件的后端固定有靠背板連接夾，靠背板連接夾上固定有靠背板。

10、如上所述的一鍵收車的兒童推車，其特征在于支撐桿組件的上端設有支撐桿上樞接座，把手桿組件的下端設有與支撐桿上樞接座連接的把手樞接座，旋轉鎖定組件設置在支撐桿上樞接座與把手樞接座之間，旋轉鎖定組件包括在支撐桿上樞接座設有的下齒圈，把手樞接座設有上齒圈，下齒圈和上齒圈之間設有齒輪，把手樞接座內還設有推頂斜面及可被操作件帶動旋轉并在推頂斜面的作用下推動齒輪橫向移動的驅動塊。

11、如上所述的一鍵收車的兒童推車，其特征在于操作件包括設在把手桿組件上的按鈕座，按鈕座上設有橫槽，橫槽內設有可在橫槽內橫向滑動的滑動桿，滑動桿連接有繩索，繩索與旋轉鎖定組件的驅動塊連接，按鈕座上還設有可上下滑動的按鈕及帶動按鈕復位的按鈕彈簧，按鈕設有可帶動滑動桿橫向滑動的斜槽。

12、如上所述的一鍵收車的兒童推車，其特征在于按鈕座還設有二道鎖按鈕和二道鎖彈簧，按鈕座內還設有卡槽，按鈕設有限位槽，二道鎖按鈕設有其前后滑動可卡入卡槽或限位槽的限位塊。

13、本發明的有益效果是：

14、本發明在操作所述的操作件解鎖所述的旋轉鎖定組件，把手桿組件帶動轉動桿，轉動桿帶動支撐桿組件，把手桿組件，后輪組件，前輪組件和扶手組件同步聯動折疊實現一鍵收車。

15、本發明收車過程中，只需解鎖旋轉鎖定組件，兒童推車整車在重力作用下實現快速重力收車，無需其它的任何操作，操作簡便，收車方便快捷，結構簡單，成本低，裝配省時省力。

16、本發明在收折后兒童推車整車的尺寸小于登機尺寸，從而可以提著收折后的兒童推車直接登機，無需托運，更加方便。

17、本發明在收折后可實現站立，收折后，后輪，前輪和把手延伸桿的下部處于同一水平面，使兒童推車站立平穩，不會傾斜，更不會倒下。

18、本發明在收折時，轉動桿帶動扶手組件時，扶手組件可向后滑動，由于連接套是可轉動的，這樣可使扶手組件在滑動的同時還可以轉動，使扶手組件收縮到整個收合尺寸內，無需像現有的兒童推車一樣要拆卸扶手組件，更加方便。

技術特征：

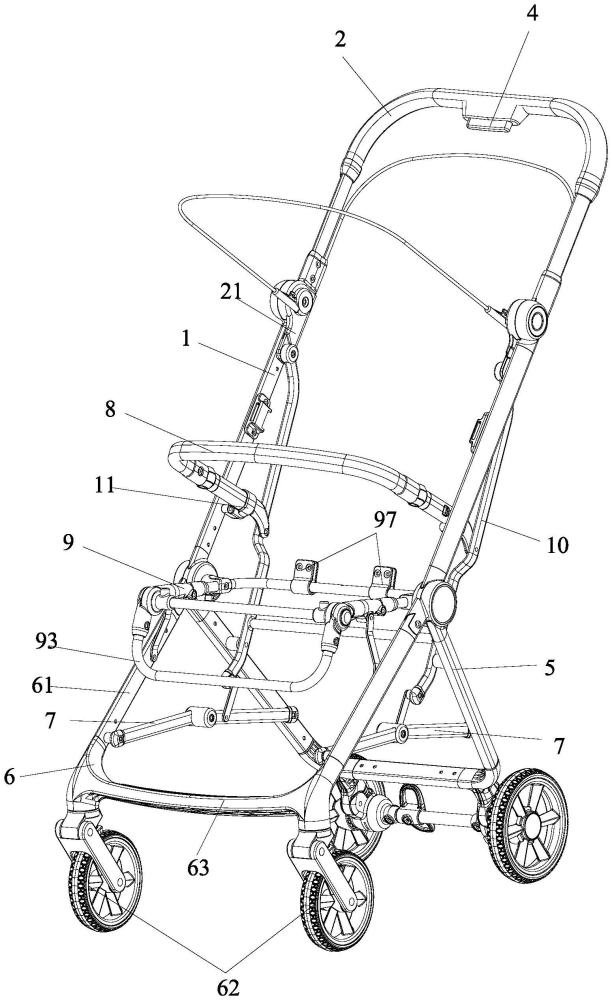

1.一鍵收車的兒童推車，其特征在于其包括支撐桿組件(1)，支撐桿組件(1)的上端鉸接有把手桿組件(2)，支撐桿組件(1)與把手桿組件(2)之間設有旋轉鎖定組件(3)，把手桿組件(2)上設有可控制該旋轉鎖定組件(3)的操作件(4)，支撐桿組件(1)的下端連接有后輪組件(5)，后輪組件(5)與一前輪組件(6)鉸接，后輪組件(5)的下部和前輪組件(6)的下部之間連接有支撐展開或收縮折疊兩者的下連桿組件(7)，支撐桿組件(1)上滑動連接有可在其上前后滑動的扶手組件(8)，前輪組件(6)上鉸接有座架組件(9)，把手桿組件(2)的底部鉸鏈有可由其帶動的轉動桿(10)，扶手組件(8)的后端與轉動桿(10)連接，后輪組件(5)上端與轉動桿(10)連接，轉動桿(10)的下端與下連桿組件(7)連接，操作所述的操作件(4)解鎖所述的旋轉鎖定組件(3)，把手桿組件(2)帶動轉動桿(10)，轉動桿(10)帶動支撐桿組件(1)，把手桿組件(2)，后輪組件(5)，前輪組件(6)和扶手組件(8)同步聯動，實現一鍵收車。

2.根據權利要求1所述的一鍵收車的兒童推車，其特征在于支撐桿組件(1)上設有可轉動的連接套(11)，扶手組件(8)滑動連接在連接套(11)上。

3.根據權利要求1所述的一鍵收車的兒童推車，其特征在于把手桿組件(2)底部延伸有把手延伸桿(21)，轉動桿(10)與把手延伸桿(21)連接。

4.根據權利要求1所述的一鍵收車的兒童推車，其特征在于下連桿組件(7)包括與前輪組件(6)鉸接的第一下連桿(71)，第一下連桿(71)樞接有第二下連桿(72)，第二下連桿(72)與后輪組件(5)鉸接，第二下連桿(72)的前端連接有短桿(73)，短桿(73)的另一端與轉動桿(10)鉸接。

5.根據權利要求1所述的一鍵收車的兒童推車，其特征在于支撐桿組件(1)的下端設有支撐桿下樞接座(12)，后輪組件(5)的上端設有與支撐桿下樞接座(12)配合的后輪樞接座(50)，座架組件(9)設有與支撐桿下樞接座(12)和后輪樞接座(50)樞接的座架樞接座(900)。

6.根據權利要求5所述的一鍵收車的兒童推車，其特征在于支撐桿下樞接座(12)的外側設有弧形外限位塊(121)，后輪樞接座(50)的內側設有與弧形外限位塊配合的弧形限位槽(511)，支撐桿下樞接座(12)的內側設有弧形內限位塊(122)，后輪樞接座(50)設有穿過支撐桿下樞接座(12)的空心軸(123)，空心軸(123)內側設有缺口槽(124)，座架樞接座(900)設有套接在空心軸(123)的軸套(90)，軸套(90)內壁設有與缺口槽(124)配合的軸套卡塊(901)，軸套(90)外設有與弧形內限位塊(122)配合的軸套外限位塊(902)，后輪樞接座(50)的前端設有向下延伸的后輪樞接座延伸桿(512)，前輪組件(6)的上部與后輪樞接座延伸桿(512)鉸接。

7.根據權利要求1所述的一鍵收車的兒童推車，其特征在于座架組件(9)的前端通過座架連桿(91)與前輪組件(6)的上部鉸接，座架組件(9)前端兩端通過座架樞接座(92)連接有樞接有u形管(93)；兩端的座架樞接座(92)內側均連接有連桿連接座(94)，兩連桿連接座(94)之間設有連桿(941)，兩連桿連接座(94)上均設有座板固定柱(942)，座架組件(9)上還設有座板連接孔(95)，座板(96)與座板固定柱(942)和座板連接孔(95)固定，座架組件(9)的后端固定有靠背板連接夾(97)，靠背板連接夾(97)上固定有靠背板(98)。

8.根據權利要求1所述的一鍵收車的兒童推車，其特征在于支撐桿組件(1)的上端設有支撐桿上樞接座(13)，把手桿組件(2)的下端設有與支撐桿上樞接座(13)連接的把手樞接座(22)，旋轉鎖定組件(3)設置在支撐桿上樞接座(13)與把手樞接座(22)之間，旋轉鎖定組件(3)包括在支撐桿上樞接座(13)設有的下齒圈(131)，把手樞接座(22)設有上齒圈(221)，下齒圈(131)和上齒圈(221)之間設有齒輪(31)，把手樞接座(22)內還設有推頂斜面(222)及可被操作件帶動旋轉并在推頂斜面的作用下推動齒輪(31)橫向移動的驅動塊(32)。

9.根據權利要求1所述的一鍵收車的兒童推車，其特征在于操作件(4)包括設在把手桿組件(2)上的按鈕座(41)，按鈕座(41)上設有橫槽(411)，橫槽(411)內設有可在橫槽內橫向滑動的滑動桿(42)，滑動桿(42)連接有繩索(43)，繩索(43)與旋轉鎖定組件(3)的驅動塊(32)連接，按鈕座(41)上還設有可上下滑動的按鈕(44)及帶動按鈕(44)復位的按鈕彈簧(45)，按鈕(44)設有可帶動滑動桿(42)橫向滑動的斜槽(46)。

10.根據權利要求8所述的一鍵收車的兒童推車，其特征在于按鈕座(41)還設有二道鎖按鈕(47)和二道鎖彈簧，按鈕座(41)內還設有卡槽(413)，按鈕(44)設有限位槽(444)，二道鎖按鈕(47)設有其前后滑動可卡入卡槽(413)或限位槽(441)的限位塊(471)。

技術總結
本發明公開了一鍵收車的兒童推車，其包括支撐桿組件，支撐桿組件的上端鉸接有把手桿組件，支撐桿組件與把手桿組件之間設有旋轉鎖定組件，把手桿組件上設有操作件，支撐桿組件的下端連接有后輪組件，后輪組件與一前輪組件鉸接，后輪組件的下部和前輪組件的下部之間連接有下連桿組件，支撐桿組件上滑動連接有可在其上前后滑動的扶手組件，前輪組件上鉸接有座架組件，把手桿組件的底部鉸鏈有可由其帶動的轉動桿，扶手組件的后端與轉動桿連接，后輪組件上端與轉動桿連接，轉動桿的下端與下連桿組件連接。本發明在收車過程中，只需解鎖旋轉鎖定組件，兒童推車整車在重力作用下實現快速重力收車。

技術研發人員：平宙,張益東
受保護的技術使用者：中山市澤泰日用制品有限公司
技術研發日：
技術公布日：2025/4/28
