本發明屬于水上浮式作業平臺技術領域，特別涉及水上浮式作業平臺的固定裝置。

背景技術：

水上浮式作業平臺，作業時一般采用投錨方式保持位置，它的不足之處在于：作業平臺受水流和風浪的作用，總在不停的顛簸，影響水上作業。

有些水上浮式作業平臺采用專門的固定裝置，它的不足之處在于：這種固定裝置針對平臺的使用環境現場搭建，使用后隨著平臺的拆除而不再使用，造成其成本相對較高。

技術實現要素：

本發明的目的是：提供一種支撐穩定、使用便捷且成本較低的水上浮式作業平臺固定方案。

本發明的技術方案是：一種水上平臺液壓提升裝置，它包括：固樁器，固定器，樁腿，插銷，液壓油缸，油缸連接銷，鏈條，鏈輪座，止鏈器以及止鏈器連接銷；

固樁器呈圓管結構，其底部固定在水上平臺上，上部是外螺紋結構，下部?jī)蛇厡?duì)稱布置兩個耳座；

固定器呈圓管結構，其上部側壁沿直徑方向垂直相交開有兩對通孔，并通過下部的內螺紋與固樁座上部的外螺紋相連接，固定器可在一定高度范圍內上下移動；

樁腿呈管狀結構，其側壁沿軸向等距離分布有兩個以上通孔組，每個通孔組由沿直徑方向上的兩對交叉的通孔組成，樁腿穿過固定器、固樁器及水上平臺伸入到水下；

當樁腿上的任意一個通孔與固定器上的通孔正對時，插銷插入兩個正對的通孔中，使樁腿與固定器固定并支撐起水上平臺；

液壓油缸的缸端通過油缸連接銷與固樁器下部的一個耳座鉸接；

鏈條的一端與液壓油缸的有桿端通過卸扣連接，另一端繞過坐落在樁腿上部的鏈輪座并穿過止鏈器；

止鏈器通過止鏈器連接銷與固樁器下部的另一個耳座鉸接。

水上平臺液壓提升裝置的液壓油缸在空載狀態下被液壓系統控制，有桿端伸出達到最大行程后，將鏈條在止鏈器中卡住，液壓油缸收縮，水上平臺隨之升起，待液壓油缸走完一個行程后，轉動固定器進行上下調整，將其側壁通孔與樁腿的側壁通孔對齊，插上插銷，此時樁腿支撐起水上平臺，重復上述各操作，水上平臺上四個角落部位的液壓提升裝置同時進行提升，將水上平臺不斷提升起來。

有益效果：本發明采用液壓提升方式，效率高并且操作方便，提升裝置中止鏈器能有效地與鏈條卡住，提升中鏈條的調節方式簡單，操縱方便。

附圖說明

圖1為本發明結構示意圖；

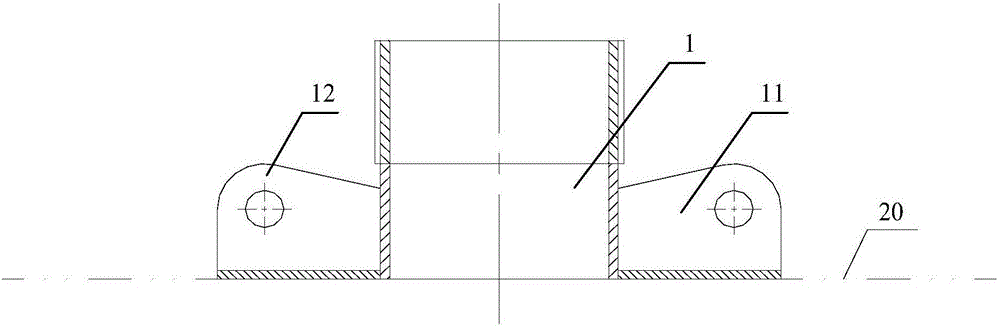

圖2為本發明中固樁器的主視圖；

圖3為圖2的俯視圖；

圖4為本發明中固定器的主視圖；

圖5為圖4的俯視圖；

圖6為本發明中止鏈器的主視圖；

圖7為圖6的俯視圖；

圖8為本發明在水上平臺設置部位示意圖。

具體實施方式

參見附圖1、8，一種水上平臺液壓提升裝置30，設置在水上平臺20的四角處，包括：固樁器1，固定器2，樁腿3，插銷4，液壓油缸5，油缸連接銷6，鏈條7，鏈輪座8，止鏈器9以及止鏈器連接銷10；

參見附圖2、3，固樁器1呈圓管結構，其底部固定在水上平臺20上，上部是外螺紋結構，下部?jī)蛇厡?duì)稱布置耳座A11，耳座B12；

參見附圖4、5，固定器2呈圓管結構，其上部側壁沿直徑方向垂直相交開有兩對通孔，并通過下部的內螺紋與固樁座1上部的外螺紋相連接，固定器2可在一定高度范圍內進行旋轉從而實現上下移動；

樁腿3呈管狀結構，其側壁沿軸向等距離分布有多個通孔組，每個通孔組由沿直徑方向上的兩對交叉的通孔組成，樁腿3穿過固定器2、固樁器1及水上平臺20伸入到水下；

插銷4在樁腿3上的某個通孔與固定器2上的通孔正對時，插入通孔，可使樁腿3與固定器2固定并支撐起水上平臺20；

液壓油缸5由液壓系統控制，其缸端通過油缸連接銷6與固樁器1下部的雙耳座A11鉸接；

參見附圖6、7，止鏈器9的鎖定口分為相互連通的大端和小端，鏈條7運動時位于止鏈器9的鎖定口的大端，當鏈條7位于止鏈器9的鎖定口的小端時，鏈條7卡死；

鏈條7的一端與液壓油缸5的有桿端通過卸扣連接，另一端繞過坐落在樁腿3上部的鏈輪座8并穿過止鏈器9；

止鏈器9通過止鏈器連接銷10與固樁器1下部的雙耳座B12鉸接。

液壓油缸5被液壓系統控制，有桿端伸出達到最大行程后，將鏈條7在止鏈器9中卡住，液壓油缸5收縮，水上平臺20隨之升起，待液壓油缸5走完一個行程后，轉動固定器2進行上下調整，將其側壁孔與樁腿3的側壁孔對齊，插上插銷4，此時樁腿3支撐起整個平臺，重復上述各操作，四個角落部位的液壓油缸5同時進行提升，將水上平臺20不斷提升起來。
