本實用新型涉及搬運機構技術領域，尤其是指一種吸料機械手結構。

背景技術：

現有的吸盤機械手，采用吸盤對物料進行吸取，一般采用抽真空裝置與抽真空氣管連接，該抽真空氣管直接與吸盤連接。采用這種連接方式，吸盤移動取放料時，容易磨損抽真空氣管，導致泄氣，縮短使用壽命，采用這種連接方式還限制了吸盤機械手運動路徑，抽真空氣管容易被扯落，缺陷十分明顯。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構緊湊、取放料精準的吸料機械手結構，以避免氣管被磨損，延長氣管的使用壽命。

為了解決上述技術問題，本實用新型采用如下技術方案：

一種吸料機械手結構，包括安裝板、設置于安裝板的支撐臂、設置于該支撐臂的導通板、可轉動地設置于安裝板下方的吸盤 、用于驅動吸盤轉動的驅動機構及分別與導通板和吸盤連接的氣管；所述導通板設置有氣流導通孔，所述氣管的兩端分別與氣流導通孔和吸盤連通。

其中，所述吸盤包括分流板及設置于分流板的若干真空吸頭，所述分流板設有與真空吸頭連通的氣流道，所述氣流道與氣管連通。

其中，所述分流板設有連接部及與該連接部連接的若干安裝臂。

其中，所述安裝臂為四個，該四個安裝臂呈X型設置于連接部。

其中，所述驅動機構為電機，該電機設置于安裝板。

其中，所述氣流導通孔的進氣端設有接頭。

本實用新型的有益效果：

本實用新型采用在安裝板的頂面設置支撐臂，將導通板設置在支撐臂上，再采用氣管將導通板和吸盤連接起來，通過對氣管的連通和連接方式進行結構優化，避免在吸盤的轉動過程中，氣管與其他零部件發生摩擦，從而避免了氣管被損壞，延長了氣管的使用壽命；氣管與安裝板一起運動，使得本吸料機械手移動不受到氣管的限制，活動空間變大，其移動方便可靠。

本實用新型采用吸盤吸取或者放置物料時，驅動機構可以驅動吸盤轉動進行調整，對物料進行精準的吸取或者對已經吸取的物料進行整位，使其放置精準。

附圖說明

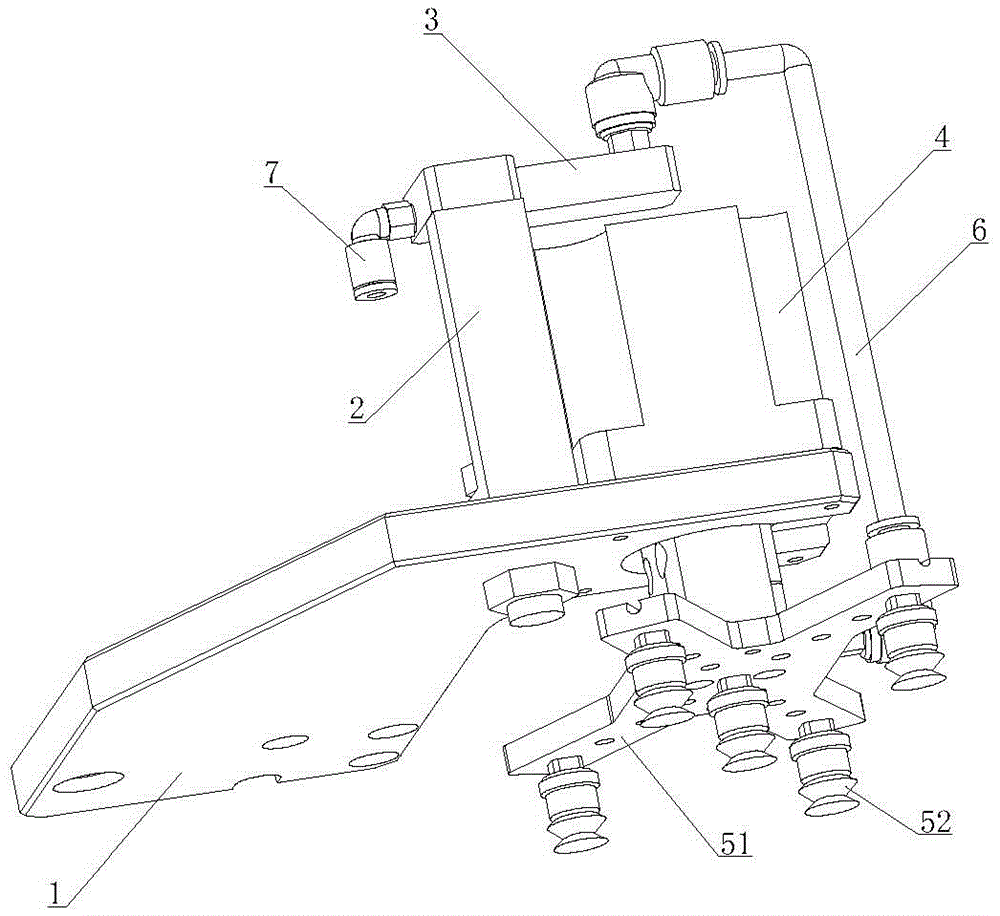

圖1為本實用新型的立體結構示意圖。

圖2為本實用新型另一視角的立體結構示意圖。

圖3為本實用新型所述的導通板的剖面結構示意圖。

具體實施方式

為了便于本領域技術人員的理解，下面結合實施例與附圖對本實用新型作進一步的說明，實施方式提及的內容并非對本實用新型的限定。

如圖1至圖3所示，一種吸料機械手結構，包括安裝板1、設置于安裝板1的支撐臂2、設置于該支撐臂2的導通板3、可轉動地設置于安裝板1下方的吸盤5 、用于驅動吸盤5轉動的驅動機構及分別與導通板3和吸盤5連接的氣管6；所述導通板3設置有氣流導通孔，所述氣管6的兩端分別與氣流導通孔和吸盤5連通。

使用時，抽真空裝置與導通板3的氣流導通孔連通，氣管6的兩端分別與氣流導通孔和吸盤5連通，抽真空裝置抽真空時，吸盤5的下方形成吸取物料的負壓。吸盤5在吸取或者放置物料時，驅動機構可以驅動吸盤5轉動進行調整，對物料進行精準的吸取或者對已經吸取的物料進行整位，使其放置精準。

在組裝背光源時，也可以采用吸盤機械手對待貼合的膜片或者膜片組進行轉移，采用現有的吸盤機械手轉移膜片時，其取放精度低，不能滿足需求。采用本實用新型所述的吸料機械手結構時，吸盤5吸取膜片后，對膜片進行放置時，驅動機構可以驅動吸盤5轉動進行調整，對膜片進行整位，使得膜片的轉移或者貼合精準。

本實用新型采用在安裝板1的頂面設置支撐臂2，將導通板3設置在支撐臂2上，再采用氣管6將導通板3和吸盤5連接起來，通過對氣管6的連通和連接方式進行結構優化，有效的避免在吸盤5的轉動過程中，氣管6與其他零部件發生摩擦，從而避免了氣管被損壞，延長了氣管6的使用壽命；氣管6與安裝板1一起運動，使得本吸料機械手移動不受到氣管6的限制，活動空間變大，其移動方便可靠。

本實施例中，所述吸盤5包括分流板51及設置于分流板51的若干真空吸頭52，所述分流板51設有與真空吸頭52連通的氣流道511，所述氣流道511與氣管6連通。采用多個真空吸頭52對物料進行吸取，只需吸住物料的幾個點即可，其取放物料容易，并且結構簡單，方便控制，節省成本。采用分流板51對若干真空吸頭52進行連通，使得抽真空容易，控制方便。

本實施例中，所述分流板51設有連接部512及與該連接部512連接的若干安裝臂513，所述真空吸頭52設置于連接部512和安裝臂513。具體的，所述安裝臂513為四個，該四個安裝臂513呈X型設置于連接部512。將連接部512當成X的中間點，四個安裝臂513呈X型。采用這種結構，可以調整真空吸頭52的安裝位置，使真空吸頭52對不同尺寸的物料進行吸取，分流板51結構簡便，節省材料。

本實施例中，所述驅動機構為電機4，該電機4設置于安裝板1，其結構簡單，安裝方便。

本實施例中，所述氣流導通孔的進氣端設有接頭7，便于導通板3與抽真空裝置連接。

上述實施例為本實用新型較佳的實現方案，除此之外，本實用新型還可以其它方式實現，在不脫離本技術方案構思的前提下任何顯而易見的替換均在本實用新型的保護范圍之內。
