本實用新型涉及一種電梯內防止斗車進入裝置，特別是涉及一種不能有貨物拖車進出的客梯的客梯內防止斗車進入裝置。

背景技術：

目前，樓房電梯安裝后，在裝飾裝修階段，經常有裝滿水泥、沙子等其他建筑材料通過電梯進入樓層內部。工人師傅為了方便或者分不清貨梯和客梯，經常將裝有建筑材料的斗車等其他大型設備拖入客梯，長久以往，不僅對客梯會產生不良損壞、影響客梯使用壽命，情況嚴重的會造成人員傷害和設備損壞。

技術實現要素：

本實用新型所要解決的技術問題是提供一種輕巧、結構簡單的客梯內防止斗車進入裝置。

為了解決上述技術問題，本實用新型提供的客梯內防止斗車進入裝置，多根鋼管通過多個三通和彎頭連接成為前端為門形結構、后端為橫桿結構，每根所述的鋼管的端部設有法蘭，所述的門形結構的端部設有的所述的法蘭安裝在客梯的進門端的電梯底部保護木板上，所述的橫桿結構的所述的法蘭安裝在所述的客梯的后端的電梯內壁保護木板上，所述的門形結構和所述的橫桿結構與所述的客梯內壁之間的距離小于一般斗車的寬度但又大于人體寬度。

所述的法蘭用螺絲固定擰緊在所述的客梯4的內壁保護木板上。

所述的鋼管為DN25普通焊接鋼管。

采用上述技術方案的客梯內防止斗車進入裝置，將法蘭用螺絲固定擰緊在電梯內壁保護木板上。這樣此裝置使鋼管和電梯內壁之間的距離小于一般斗車的寬度但又大于人體寬度，這樣斗車便不能被拖進電梯，既保護客梯不受到損壞，但又不影響人員進出電梯。

綜上所述，本實用新型是一種輕巧、結構簡單的客梯內防止斗車進入裝置。

附圖說明

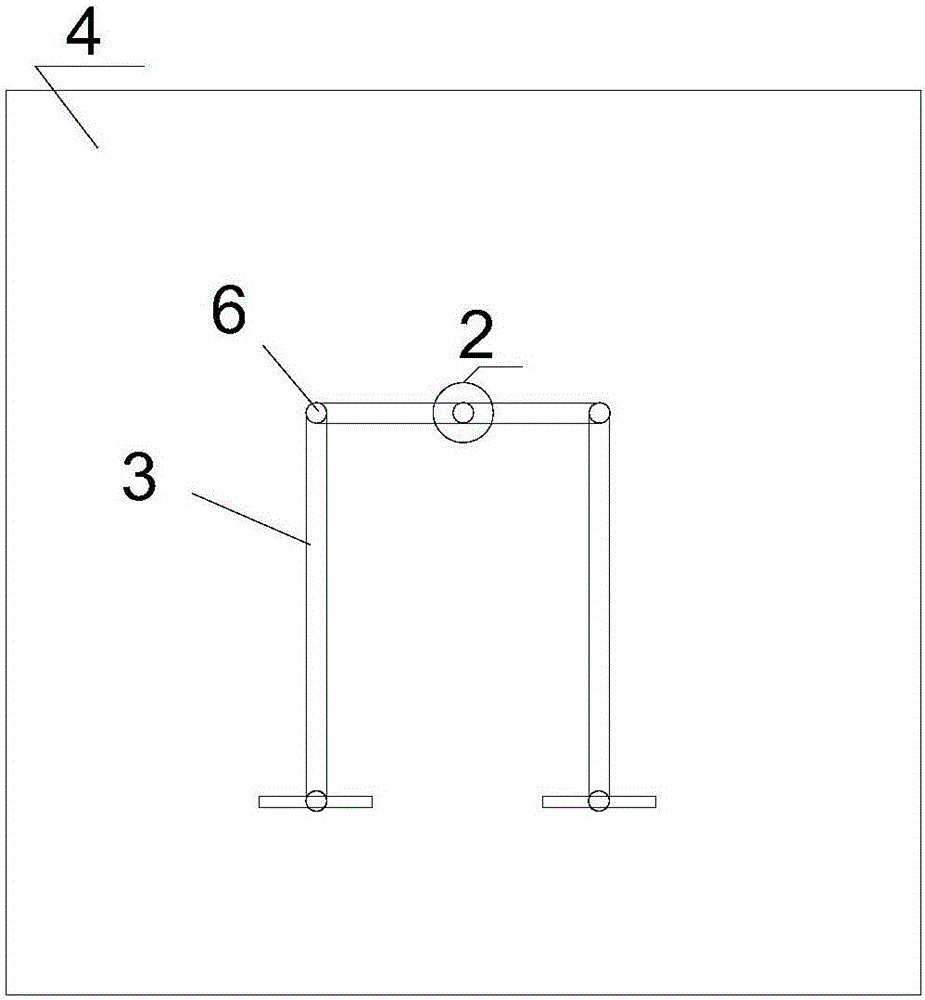

圖1是本實用新型結構正視圖。

圖2是本實用新型結構側視圖。

圖3是本實用新型結構俯視圖。

圖中：1-三通，2-法蘭，3-鋼管，4-客梯，5-客梯外平臺，6-彎頭。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步說明。

參見圖1、圖2和圖3，鋼管3為DN25普通焊接鋼管，將多根鋼管3通過三通1、彎頭6連接起來成為前端為門形結構、后端為橫桿結構，每根鋼管3的端部設有法蘭2，門形結構的端部設有的法蘭2用螺絲固定擰緊安裝在客梯4的進門端的電梯底部保護木板上，橫桿結構的法蘭2安裝在客梯4的后端的電梯內壁保護木板上，門形結構和橫桿結構與客梯4內壁之間的距離小于一般斗車的寬度但又大于人體寬度。這樣斗車便不能通過客梯外平臺5被拖進客梯4，既保護客梯4不受到損壞，但又不影響人員進出電梯。
