本發明涉及電力施工檢修工具領域，尤其涉及一種通用型單耳提升聯板工具。

背景技術：

1、隨著電力事業的持續拓展，電力輸送線路廣泛分布且日益復雜，一些操作過程或者操作工具存在一系列的安全隱患，也違反規章制度。在對絕緣子串開展檢修、維護及更換等作業時，將聯板提升至合適位置這一操作是至關重要的環節。然而，現有的工具都是通過卸扣相連，來達到延長力臂進而通過連接葫蘆來達到提升聯板的作用。通過安裝卸扣延長力臂屬于使用不合規器具及操作不規范，增加了工作難度，而且工作效率低，存在安全隱患。

技術實現思路

1、本發明要解決的技術問題和提出的技術任務是對現有技術方案進行完善與改進，提供一種通用型單耳提升聯板工具，以降低工作難度，提升工作效率為目的。為此，本發明采取以下技術方案。

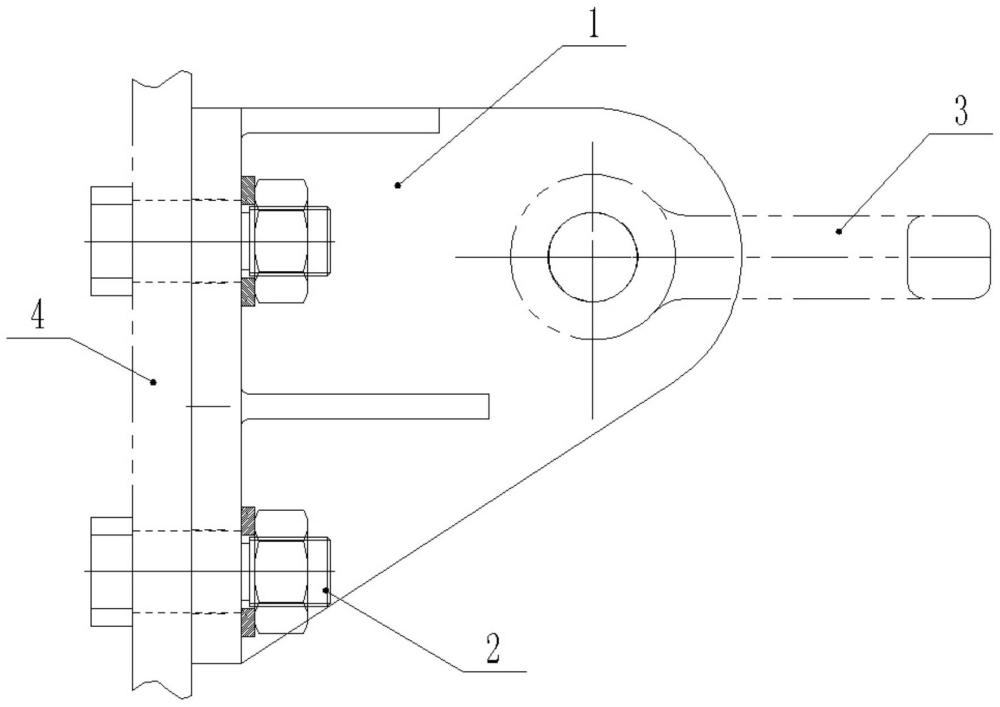

2、一種通用型單耳提升聯板工具，包括主體、扁耳螺栓組件和連接扣，所述的主體的左側通過所述的扁耳螺栓組件與所述的聯板連接固定，所述的連接扣可拆卸地連接于主體右部的連接孔中，所述的連接扣用于與手扳葫蘆連接。通過主體、扁耳螺栓組件和連接扣的組合，構建了一個安全且高效的聯板提升系統，主體左側的扁耳螺栓組件能夠穩固地連接聯板，確保在提升過程中聯板與工具緊密結合，不會出現松動、位移等問題，保障作業的安全性，右側可拆卸的連接扣用于與手扳葫蘆連接，方便了工具與手扳葫蘆的裝配與拆卸，使得操作人員在不同作業場景下能快速切換工具配置，相比于傳統的卸扣連接，降低了工作難度，提升了工作效率，而且可拆卸結構維護、更換方便，能夠提高工具的使用壽命與適應性。

3、作為優選技術手段：所述的主體包括固定板和耳板，所述的固定板垂直設置于連接板的前側左端，所述的固定板上按上下設有二個與聯板上的固定孔對應的左右貫穿的螺栓孔，通過2套扁耳螺栓組件與聯板連接固定。固定板和耳板呈l型布置，主體通過雙螺栓連接結構連接固定待提升聯板，使聯板受力更加均勻，有效分散了提升過程中的拉力，避免因單點受力過大導致聯板或連接部位損壞，增強了連接的可靠性與穩定性。

4、作為優選技術手段：所述的耳板的左端的上端和下端均與固定板對齊，耳板的上端為水平端面，耳板的下端從左到右為向上的斜面，該斜面與耳板上端的水平端面的右側之間為全圓角過渡結構，所述的連接孔與所述的全圓角過渡結構為中心同軸。該結構使耳板能獲得較高的支撐結構強度，斜面與圓角過渡結構能夠有效緩解應力集中現象，防止因應力過度積聚而引發的部件疲勞、斷裂等問題，保障了工具在高強度作業下的耐久性，連接孔與全圓角過渡結構同軸，確保了連接扣受力時力能較均勻傳遞，提升了整體結構的穩定性。

5、作為優選技術手段：所述的固定板和耳板之間設有二塊水平的三角形的加強肋板，加強肋板包括上肋板和下肋板，所述的上肋板的上端與固定板及耳板的上端面平齊，所述的下肋板設于上下二個螺栓孔之間。加強肋板作為支撐結構，能夠顯著增強主體的剛性，尤其是在承受較大拉力時，上肋板和下肋板可以有效阻止固定板與耳板之間的相對變形，維持主體結構的原有形態，保證連接部位的精準對位，進而保障聯板提升作業的平穩進行，加強肋板的三角形結構具有良好的力學穩定性，能夠以較小的材料消耗實現較大的強度提升，在減輕工具重量的同時，不降低其性能，符合工具輕量化、高效化的結構理念。

6、作為優選技術手段：所述的上肋板的左右長度為耳板左右長度的0.35-0.45倍，所述的下肋板的左右長度為耳板左右長度的0.48-0.60倍。通過精確優化上肋板和下肋板的長度比例，進一步強化了工具的結構強度，實現更好的承力效果，從而提高了整體的穩定性和耐用性。

7、作為優選技術手段：所述的連接扣包括u型環和連接螺栓，所述的u型環的兩端設有螺栓孔，其中一個螺栓孔為螺紋孔，所述的連接螺栓的頭部設有與u型環的螺紋孔對應的外螺紋，所述的連接螺栓依次穿過u型環一端的螺栓孔和耳板的連接孔后再與u型環另一端的螺紋孔螺紋連接固定。連接扣采用u型環和連接螺栓可拆卸組合結構，兼具便利性與可靠性，使得連接扣在與耳板連接時操作簡便快捷，操作人員無需借助復雜工具即可完成裝配，螺紋連接方式相比其他簡易連接方式，具有更高的緊固性，能夠承受較大拉力而不松動，確保手扳葫蘆與主體之間的可靠傳力，保障聯板提升作業安全、高效進行。

8、作為優選技術手段：所述的連接螺栓上位于耳板前后兩側和u型環的二端之間各設有一個等厚度間隔套。等厚度間隔套的設置，使連接更加緊密，避免在作業過程中因部件晃動、碰撞產生噪聲、磨損甚至連接失效等問題。

9、作為優選技術手段：所述的連接螺栓的尾部設有手柄，手柄上設有與連接螺栓軸向垂直的貫穿孔。操作人員在安裝或拆卸連接扣時，可通過手柄輕松旋動連接螺栓，貫穿孔的設置可方便插入加力桿進行螺栓的旋緊加力。

10、作為優選技術手段：所述主體為7a04鋁材質，所述扁耳螺栓組件采用40cr材質。7a04鋁具有較高的強度重量比，能夠在保證主體結構強度的前提下，大幅減輕工具整體重量，方便操作人員攜帶、轉運，尤其適用于高空作業等對工具便攜性要求較高的場景，同時，該材質具有一定的耐腐蝕性，可抵御作業環境中的水汽、鹽分等侵蝕，延長工具使用壽命；扁耳螺栓組件采用40cr材質，40cr經熱處理后具有出色的強度、硬度與抗拉伸性能，在連接聯板時能夠承受巨大拉力而不發生變形、斷裂，確保聯板與主體連接的可靠性，為整個聯板提升作業提供堅實的基礎保障。

11、作為優選技術手段：所述的固定板、耳板和加強肋板為一體成型結構。一體成型結構極大地提升了整體結構的強度與穩定性，整體性強，當工具承受聯板提升過程中的拉力時，能有效避免因連接薄弱點而引發的結構變形、松動甚至斷裂風險，確保聯板提升作業的安全性與可靠性。

12、作為優選技術手段：所述的扁耳螺栓組件包括螺栓、螺母和墊片，螺栓穿過聯板和固定板后套上墊片再通過螺母緊固。螺栓穿過聯板和固定板后，墊片能夠增大接觸面積，減小壓強，防止因螺栓緊固力過大對聯板、固定板表面造成壓痕、損傷，保護部件表面完整性；螺母通過螺紋配合將螺栓緊固，實現對聯板與固定板的可靠夾緊，三者協同作用，形成穩固的連接結構，保障聯板與主體在提升過程中的同步運動，避免出現松動、脫落等安全隱患。

13、有益效果：通過主體、扁耳螺栓組件和連接扣的組合，構建了一個安全且高效的聯板提升系統，主體左側的扁耳螺栓組件能夠穩固地連接聯板，確保在提升過程中聯板與工具緊密結合，不會出現松動、位移等問題，保障作業的安全性，右側可拆卸的連接扣用于與手扳葫蘆連接，方便了工具與手扳葫蘆的裝配與拆卸，使得操作人員在不同作業場景下能快速切換工具配置，相比于傳統的卸扣連接，降低了工作難度，提升了工作效率，而且可拆卸結構維護、更換方便，能夠提高工具的使用壽命與適應性；主體采用7a04鋁，具有較高的強度重量比，能夠在保證主體結構強度的前提下，大幅減輕工具整體重量，方便操作人員攜帶、轉運，尤其適用于高空作業等對工具便攜性要求較高的場景；扁耳螺栓組件采用40cr材質，具有出色的強度、硬度與抗拉伸性能，在連接聯板時能夠承受巨大拉力而不發生變形、斷裂，確保聯板與主體連接的可靠性，為整個聯板提升作業提供堅實的基礎保障。
