本技術涉及收卷設備，特別是涉及一種圓織機收卷裝置。

背景技術：

1、圓織機是指用于編織筒布的工業設備。圓織機的經紗架上有許多紗錠，依據編織布幅寬和扁絲寬度，使用規定范圍數量的經紗。經紗進入圓織機前，由經紗的棕框?qū)?jīng)紗進行交叉開口，緯紗梭子在交叉開口中作圓周運動穿過經紗，編織成筒布。

2、筒布編織完成后，需要使用收卷裝置進行收卷，方便運輸以及儲藏。現有收卷裝置通常使用驅動件驅動卷輥旋轉，使筒布收卷在卷輥上，卷輥為動輥并與驅動件連接，拆裝繁瑣，這會導致不方便取下筒布的問題出現；現有收卷裝置的卷輥上不具備限位功能，筒布在收卷過程中可能會發生偏移，這會導致收卷后筒布兩端參差不齊的問題出現。

技術實現思路

1、本實用新型的目的在于提供一種圓織機收卷裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種圓織機收卷裝置，包括機架、轉動設置在機架上的主動輥、固定設置在機架上的電機，所述主動輥與電機輸出軸上均固定設置有鏈輪并通過鏈條鏈傳動連接，所述機架上設有收卷組件，所述收卷組件包括可拆卸設置在機架上的氣脹軸、套設在氣脹軸上的套筒、位于套筒左右兩側的擋環，所述套筒位于主動輥前側，所述氣脹軸上固定設置有位于套筒左右兩側的磁環，所述擋環套設在氣脹軸上并與磁環磁吸連接，所述擋環朝向套筒一側壁上開設有環槽，所述環槽內外兩側壁上均固定設置有彈性圈，所述套筒左右兩端插入環槽后與彈性圈抵觸連接。

3、優選的，所述收卷組件還包括固定設置在機架前側的前架、固定設置在前架上的齒條、固定設置在氣脹軸上的齒輪，所述齒輪直徑小于擋環內孔直徑，所述齒條底壁與機架前側壁呈120°夾角設置，所述齒輪位于齒條上側并與齒條嚙合連接。

4、優選的，所述收卷組件還包括外環，所述外環直徑大于擋環直徑，所述外環與擋環可拆卸連接。

5、優選的，所述收卷組件還包括固定設置在機架上并位于主動輥?zhàn)笥覂蓚?cè)的固定架、滑動設置在固定架上的滑動塊、轉動設置在滑動塊上輔助輥，所述輔助輥位于主動輥后側。

6、優選的，所述收卷組件還包括螺紋桿，所述固定架上開設有螺孔，所述螺紋桿旋入螺孔與固定架螺紋連接，所述螺紋桿前端與滑動塊轉動連接。

7、優選的，所述固定架上固定設置在導向條，所述滑動塊上開設有與導向條相匹配的導向槽，所述導向條位于導向槽內與固定架滑動連接。

8、優選的，所述螺紋桿后側固定設置有轉柄。

9、本實用新型的有益效果在于：本實用新型使用時，將套筒套設在氣脹軸上，將擋環套設在氣脹軸上并位于套筒左右兩側，擋環朝向套筒一側壁上固定設置有鐵片，將擋環與磁環磁吸連接，使擋環與氣脹軸固定，將套筒左右兩端插入環槽，使套筒與彈性圈抵觸連接，使擋環與套筒固定，擋環直徑大于套筒直徑，收卷時筒布左右兩端與擋環接觸連接，起到了避免收卷后筒布兩端參差不齊的作用；給氣脹軸充氣使其內部鍵條伸出與套筒固定，將氣脹軸放在前架上方并使齒輪與齒條嚙合連接，將編織好的筒布拉至輔助輥下方，通過輔助輥與主動輥之間間隙，然后繞至主動輥上方與輔助輥和主動輥接觸連接，再拉動筒布使其通過主動輥與套筒之間間隙，將筒布與套筒底端固定，啟動電機帶動主動輥旋轉，使筒布不斷收卷在套筒上，筒布不斷收卷后直徑不斷變大，從而推動齒輪在齒條上滾動，以讓出空間可持續收卷；收卷完成后關閉電機使主動輥停止旋轉，給氣脹軸放氣使鍵條縮回其內部，將擋環與套筒分離，即可將套筒從氣脹軸上拆下，起到了方便取下收卷完成筒布的作用；綜上所述，本實用新型具備避免收卷后筒布兩端參差不齊以及方便取下收卷完成筒布的有益效果，解決了現有卷輥為動輥并與驅動件連接，拆裝繁瑣，導致不方便取下筒布的問題；現有收卷裝置的卷輥上不具備限位功能，筒布在收卷過程中可能會發生偏移，導致收卷后筒布兩端參差不齊的問題。

技術特征：

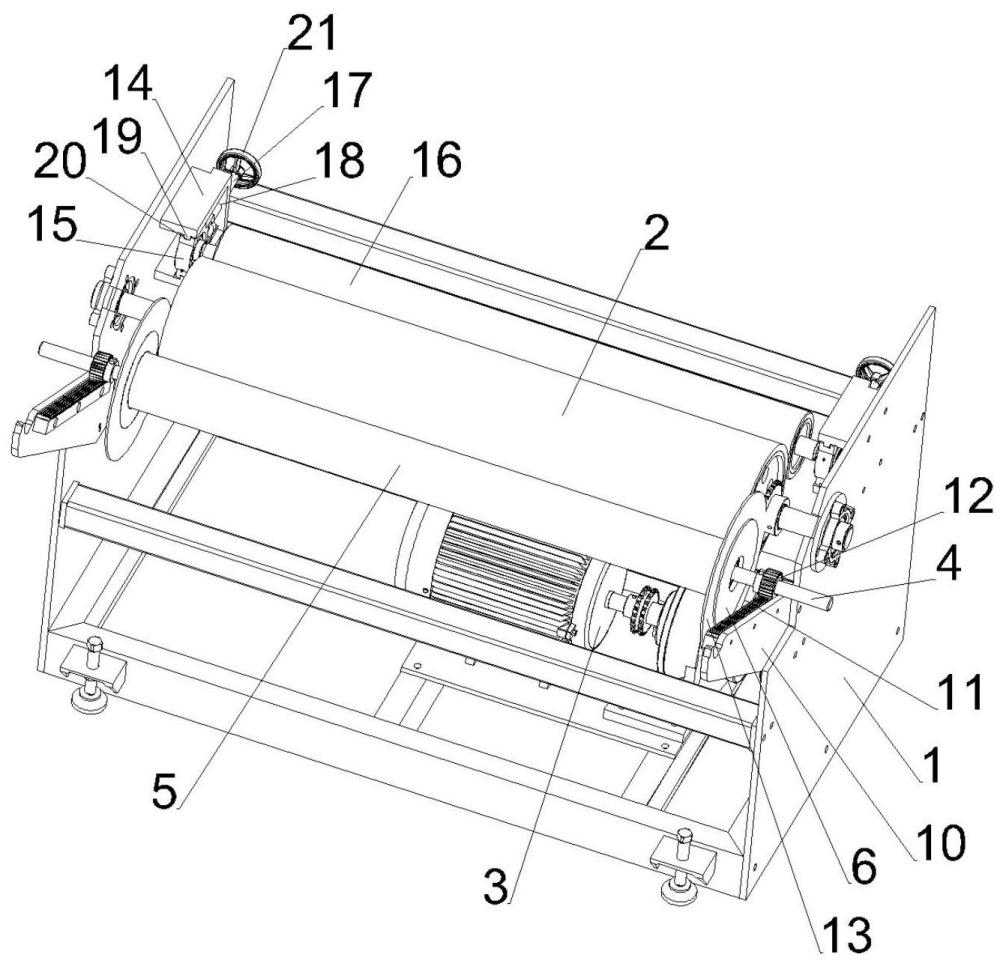

1.一種圓織機收卷裝置，包括機架（1）、轉動設置在機架（1）上的主動輥（2）、固定設置在機架（1）上的電機（3），所述主動輥（2）與電機（3）輸出軸上均固定設置有鏈輪并通過鏈條鏈傳動連接，其特征在于：所述機架（1）上設有收卷組件，所述收卷組件包括可拆卸設置在機架（1）上的氣脹軸（4）、套設在氣脹軸（4）上的套筒（5）、位于套筒（5）左右兩側的擋環（6），所述套筒（5）位于主動輥（2）前側，所述氣脹軸（4）上固定設置有位于套筒（5）左右兩側的磁環（7），所述擋環（6）套設在氣脹軸（4）上并與磁環（7）磁吸連接，所述擋環（6）朝向套筒（5）一側壁上開設有環槽（8），所述環槽（8）內外兩側壁上均固定設置有彈性圈（9），所述套筒（5）左右兩端插入環槽（8）后與彈性圈（9）抵觸連接。

2.根據權利要求1所述的一種圓織機收卷裝置，其特征在于：所述收卷組件還包括固定設置在機架（1）前側的前架（10）、固定設置在前架（10）上的齒條（11）、固定設置在氣脹軸（4）上的齒輪（12），所述齒輪（12）直徑小于擋環（6）內孔直徑，所述齒條（11）底壁與機架（1）前側壁呈120°夾角設置，所述齒輪（12）位于齒條（11）上側并與齒條（11）嚙合連接。

3.根據權利要求1所述的一種圓織機收卷裝置，其特征在于：所述收卷組件還包括外環（13），所述外環（13）直徑大于擋環（6）直徑，所述外環（13）與擋環（6）可拆卸連接。

4.根據權利要求1所述的一種圓織機收卷裝置，其特征在于：所述收卷組件還包括固定設置在機架（1）上并位于主動輥（2）左右兩側的固定架（14）、滑動設置在固定架（14）上的滑動塊（15）、轉動設置在滑動塊（15）上輔助輥（16），所述輔助輥（16）位于主動輥（2）后側。

5.根據權利要求4所述的一種圓織機收卷裝置，其特征在于：所述收卷組件還包括螺紋桿（17），所述固定架（14）上開設有螺孔（18），所述螺紋桿（17）旋入螺孔（18）與固定架（14）螺紋連接，所述螺紋桿（17）前端與滑動塊（15）轉動連接。

6.根據權利要求4所述的一種圓織機收卷裝置，其特征在于：所述固定架（14）上固定設置在導向條（19），所述滑動塊（15）上開設有與導向條（19）相匹配的導向槽（20），所述導向條（19）位于導向槽（20）內與固定架（14）滑動連接。

7.根據權利要求5所述的一種圓織機收卷裝置，其特征在于：所述螺紋桿（17）后側固定設置有轉柄（21）。

技術總結
本技術涉及收卷設備技術領域，公開了一種圓織機收卷裝置，機架上設有收卷組件，收卷組件包括可拆卸設置在機架上的氣脹軸、套設在氣脹軸上的套筒、位于套筒左右兩側的擋環，套筒位于主動輥前側，氣脹軸上固定設置有位于套筒左右兩側的磁環，擋環套設在氣脹軸上并與磁環磁吸連接，擋環朝向套筒一側壁上開設有環槽，環槽內外兩側壁上均固定設置有彈性圈，套筒左右兩端插入環槽后與彈性圈抵觸連接。本技術解決了現有卷輥為動輥并與驅動件連接，拆裝繁瑣，導致不方便取下筒布的問題；現有收卷裝置的卷輥上不具備限位功能，筒布在收卷過程中可能會發生偏移，導致收卷后筒布兩端參差不齊的問題。

技術研發人員：顏國勝,金傳黨,王光利
受保護的技術使用者：浙江群力塑料機械有限公司
技術研發日：20250321
技術公布日：2025/4/28
