本公開涉及煙草機械設備領域，尤其涉及一種烙鐵調整裝置及包裝系統。

背景技術：

1、煙盒包裝設備中的烙鐵通過產生高溫熱量來熔化透明紙的邊緣，實現對煙盒外透明紙的密封封裝。在包裝過程中，當煙盒被套上透明薄膜后，烙鐵需要準確地壓在透明紙的接縫處，使薄膜熔融后相互粘合。

2、當生產過程中遇到小盒透明紙端部熱封不良時，需要調整內外端封烙鐵的間隙和烙鐵的之間的平行關系。相關技術中操作烙鐵的兼續和平行度調整依賴于操作人員的手感和調整經驗，調整精度低且需要多次調整。

技術實現思路

1、有鑒于此，本公開實施例提供一種烙鐵調整裝置及包裝系統，可以提高烙鐵調整的精度。

2、在本公開的一個方面，提供一種烙鐵調整裝置，用于調整煙包包裝機的烙鐵之間的間隙，包括：

3、第一基體；

4、第二基體，與第一基體平行間隔分布；

5、導向件，導向件的一端與第一基體固定連接，導向件的另一端與第二基體活動連接；

6、調整件，穿設在第一基體和第二基體之間，并分別與第一基體和第二基體螺紋連接，調整件用于相對于第一基體轉動，以便第二基體沿導向件的延伸方向相對于第一基體移動。

7、在一些實施例中，第一基體的內部開設與調整件的一端配合的第一螺紋孔，第二基體的內部開設與調整件的另一端配合的第二螺紋孔；

8、其中，調整件兩端的螺紋旋向相反。

9、在一些實施例中，第一基體的內部開設于導向件的一端配合的第一長孔，第二基體的內部開設與導向件的另一端配合的第二長孔，導向件通過第一長孔和第二長孔穿設在第一基體和第二基體之間。

10、在一些實施例中，第一基體的內部還開設鎖定孔，鎖定孔的延伸方向與第一長孔的延伸方向垂直；

11、其中，烙鐵調整裝置還包括：

12、鎖定件，鎖定件被配置為通過鎖定孔使導向件與第一基體固定。

13、在一些實施例中，調整件兩端的螺紋長度分別為10～15毫米，第一基體和/或第二基體呈立方體形，第一基體和/或第二基體沿第一方向的尺寸為25～45毫米；

14、其中，第一方向為導向件和調整件的延伸方向。

15、在一些實施例中，調整件兩端的螺紋長度分別為11毫米，第一基體和/或第二基體沿第一方向的尺寸為41毫米。

16、在一些實施例中，第一基體和/或第二基體沿第二方向的尺寸為50～70毫米，第一基體和/或第二基體沿第三方向的尺寸為12～22毫米；

17、其中，第二方向為第一基體和第二基體的寬度方向，第二方向垂直于第一方向，第三方向為第一基體和第二基體的高度方向，第三方向垂直于第一方向和第二方向。

18、在一些實施例中，第一基體和/或第二基體沿第二方向的尺寸為53毫米，第一基體和/或第二基體沿第三方向的尺寸為21毫米。

19、在一些實施例中，調整件呈雙頭螺柱形，調整件具有中間段和螺紋段，中間段設置在調整件兩端的螺紋段之間；

20、其中，中間段的直徑小于螺紋段的直徑。

21、在本公開的另一方面，提供一種包裝系統，包括：

22、如上述任一實施例的烙鐵調整裝置，用于設置在烙鐵之間，以便調整烙鐵之間的間隙。

23、因此，根據本公開實施例，操作人員通過操作調整件轉動，可以使調整件沿第一方向相對于第一基體移動，并使第二基體相對于調整件沿第一方向移動，從而使第一基體和第二基體之間的間距能夠隨調整件的轉動而變化，操作人員將烙鐵調整至分別與第一基體和第二基體貼靠，即可將烙鐵的間隙精準高效地調整至目標值。

技術特征：

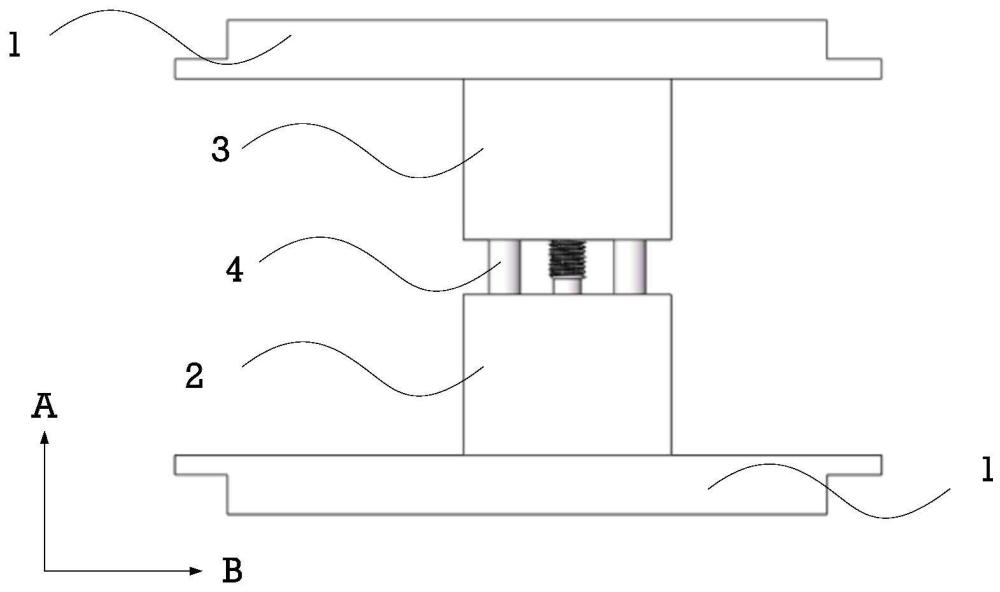

1.一種烙鐵調整裝置，用于調整煙包包裝機的烙鐵(1)之間的間隙，其特征在于，包括：

2.如權利要求1所述的烙鐵調整裝置，其特征在于，所述第一基體(2)的內部開設與所述調整件(5)的一端配合的第一螺紋孔(21)，所述第二基體(3)的內部開設與所述調整件(5)的另一端配合的第二螺紋孔(31)；

3.如權利要求1所述的烙鐵調整裝置，其特征在于，所述第一基體(2)的內部開設于所述導向件(4)的一端配合的第一長孔(22)，所述第二基體(3)的內部開設與所述導向件(4)的另一端配合的第二長孔(32)，所述導向件(4)通過所述第一長孔(22)和所述第二長孔(32)穿設在所述第一基體(2)和所述第二基體(3)之間。

4.如權利要求3所述的烙鐵調整裝置，其特征在于，所述第一基體(2)的內部還開設鎖定孔(23)，所述鎖定孔(23)的延伸方向與所述第一長孔(22)的延伸方向垂直；

5.如權利要求1所述的烙鐵調整裝置，其特征在于，所述調整件(5)兩端的螺紋長度分別為10～15毫米，所述第一基體(2)和/或所述第二基體(3)呈立方體形，所述第一基體(2)和/或所述第二基體(3)沿第一方向的尺寸為25～45毫米；

6.如權利要求5所述的烙鐵調整裝置，其特征在于，所述調整件(5)兩端的螺紋長度分別為11毫米，所述第一基體(2)和/或所述第二基體(3)沿第一方向的尺寸為41毫米。

7.如權利要求5或6所述的烙鐵調整裝置，其特征在于，所述第一基體(2)和/或所述第二基體(3)沿第二方向的尺寸為50～70毫米，所述第一基體(2)和/或所述第二基體(3)沿第三方向的尺寸為12～22毫米；

8.如權利要求7所述的烙鐵調整裝置，其特征在于，所述第一基體(2)和/或所述第二基體(3)沿第二方向的尺寸為53毫米，所述第一基體(2)和/或所述第二基體(3)沿第三方向的尺寸為21毫米。

9.如權利要求2所述的烙鐵調整裝置，其特征在于，所述調整件(5)呈雙頭螺柱形，所述調整件(5)具有中間段(51)和螺紋段(52)，所述中間段(51)設置在所述調整件(5)兩端的所述螺紋段(52)之間；

10.一種包裝系統，其特征在于，包括：

技術總結
本公開涉及一種烙鐵調整裝置及包裝系統，用于調整煙包包裝機的烙鐵(1)之間的間隙，烙鐵調整裝置包括：第一基體(2)；第二基體(3)，與所述第一基體(2)平行間隔分布；導向件(4)，所述導向件(4)的一端與所述第一基體(2)固定連接，所述導向件(4)的另一端與所述第二基體(3)活動連接；調整件(5)，穿設在所述第一基體(2)和所述第二基體(3)之間，并分別與所述第一基體(2)和所述第二基體(3)螺紋連接，所述調整件(5)用于相對于所述第一基體(2)轉動，以便所述第二基體(3)沿所述導向件(4)的延伸方向相對于所述第一基體(2)移動。

技術研發人員：俞曉東,邱煜程,陳函,蘇振茂,楊添錦,傅明明,賀志華
受保護的技術使用者：龍巖煙草工業有限責任公司
技術研發日：20240408
技術公布日：2025/4/28
