本技術屬于海洋工程領域，尤其涉及一種大型環形結構物可拆卸吊裝裝置。

背景技術：

1、在海洋工程和船舶工程中，傳統的大型結構物吊裝需要焊接大型吊點，在吊裝結束后，大型吊點一般需要海上切除，在后續需要再次吊裝時，原先切除的吊點需要重新焊接。

2、大型吊點占據了很大的空間，使得寸土寸金的操作空間變得更加緊張，需要進行海上動火作業、探傷等工作，給海上帶來額外施工工作量，使施工工期延長，增加項目成本。

3、因此，亟需設計一種大型環形結構物可拆卸吊裝裝置，解決以上提到的大型結構物吊裝的問題。

技術實現思路

1、為解決背景技術中提及的大型吊點占據了很大的空間，吊裝結束后需要海上切除，后續需要再次吊裝時需要重新焊接的技術問題，提供一種大型環形結構物可拆卸吊裝裝置，以解決大型結構物吊裝的問題。

2、為實現上述目的，本實用新型的大型環形結構物可拆卸吊裝裝置的具體技術方案如下：

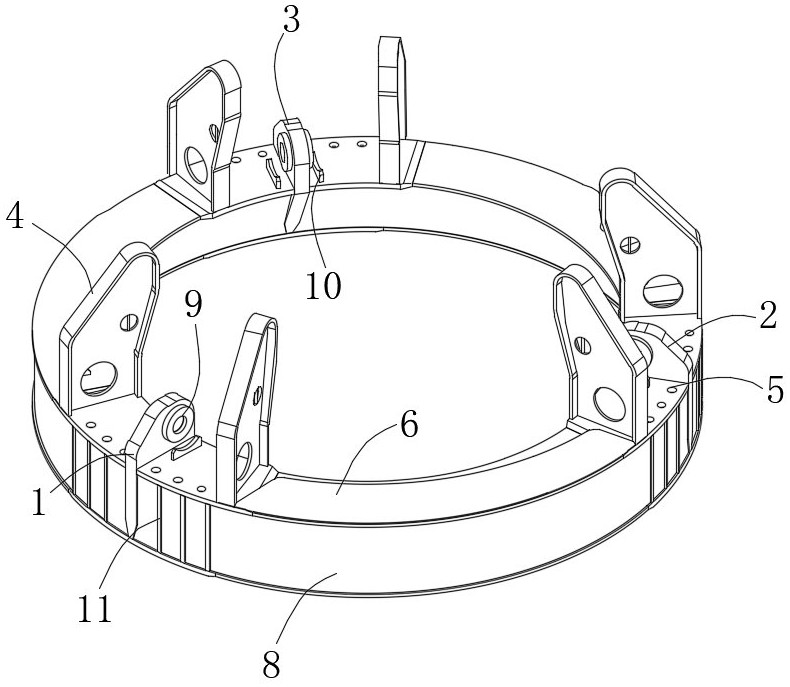

3、一種大型環形結構物可拆卸吊裝裝置，包括吊裝框架和吊點板，吊點板連接在吊裝框架上，吊裝框架上連接有導向板，導向板和吊點板上連接有銷軸，吊裝框架上開設有螺孔，螺孔內螺接有螺栓，螺栓遠離吊裝框架一端連接在結構物上，以使結構物進行吊裝。

4、進一步，吊裝框架包括第一環形板、第二環形板和圓形立板，圓形立板垂直焊接在第一環形板上，圓形立板遠離第一環形板一端垂直焊接在第二環形板上。

5、進一步，第一環形板和第二環形板上均開設有螺接孔，螺接孔內螺接有螺栓，螺栓遠離第二環形板一端與結構物連接。

6、進一步，吊點板包括第一吊點板、第二吊點板和第三吊點板，第一吊點板、第二吊點板和第三吊點板均插接在第一環形板上，第一吊點板、第二吊點板和第三吊點板均與第一環形板、第二環形板和圓形立板焊接。

7、進一步，第一吊點板、第二吊點板和第三吊點板遠離第一環形板一端均開設有吊孔，吊孔兩側均焊接有頰板。

8、進一步，第一環形板上垂直焊接有多個停留板，多個停留板均焊接在第一吊點板、第二吊點板和第三吊點板兩側。

9、進一步，第一環形板上垂直焊接有多個導向板，多個導向板均焊接在第一吊點板、第二吊點板和第三吊點板兩側遠離停留板的一側。

10、進一步，導向板上開設有通孔，通孔內插接有銷軸，銷軸依次穿過通孔和吊孔，銷軸抵接在停留板上，銷軸與吊機連接，以使結構物起吊。

11、進一步，圓形立板上焊接有加強筋板，加強筋板一端焊接在第一環形板上，加強筋板遠離第一環形板一端焊接在第二環形板上。

12、進一步，第一環形板包括厚板和薄板，薄板和厚板依次焊接，第一吊點板、第二吊點板和第三吊點板均焊接在厚板上。

13、本實用新型的大型環形結構物可拆卸吊裝裝置具有以下優點：

14、通過吊裝框架上連接的螺栓與結構物連接，實現在吊裝結束后，拆除螺栓，將吊裝框架與結構物分離，再次吊裝時，再使用螺栓將吊裝框架與大型結構物連接，從而達到可重復使用同時又不占據操作空間的目的；吊裝框架上連接有吊點板和導向板，導向板和吊點板上連接有銷軸，銷軸與吊機連接，以使結構物通過吊裝框架完成吊裝作業。本裝置結構簡單，實用性高，可以大大減少海上結構物吊裝的工作量，避免進行海上動火作業和探傷工作，也減少后續檢驗等一系列工作，有利于減少海上施工工期，節省項目成本，可靠性高。

技術特征：

1.一種大型環形結構物可拆卸吊裝裝置，其特征在于，包括吊裝框架和吊點板，吊點板連接在吊裝框架上，吊裝框架上連接有導向板，導向板和吊點板上連接有銷軸，吊裝框架上開設有螺孔，螺孔內螺接有螺栓，螺栓遠離吊裝框架一端連接在結構物上，以使結構物進行吊裝。

2.根據權利要求1所述的大型環形結構物可拆卸吊裝裝置，其特征在于，吊裝框架包括第一環形板、第二環形板和圓形立板，圓形立板垂直焊接在第一環形板上，圓形立板遠離第一環形板一端垂直焊接在第二環形板上。

3.根據權利要求2所述的大型環形結構物可拆卸吊裝裝置，其特征在于，第一環形板和第二環形板上均開設有螺接孔，螺接孔內螺接有螺栓，螺栓遠離第二環形板一端與結構物連接。

4.根據權利要求1所述的大型環形結構物可拆卸吊裝裝置，其特征在于，吊點板包括第一吊點板、第二吊點板和第三吊點板，第一吊點板、第二吊點板和第三吊點板均插接在第一環形板上，第一吊點板、第二吊點板和第三吊點板均與第一環形板、第二環形板和圓形立板焊接。

5.根據權利要求4所述的大型環形結構物可拆卸吊裝裝置，其特征在于，第一吊點板、第二吊點板和第三吊點板遠離第一環形板一端均開設有吊孔，吊孔兩側均焊接有頰板。

6.根據權利要求5所述的大型環形結構物可拆卸吊裝裝置，其特征在于，第一環形板上垂直焊接有多個停留板，多個停留板均焊接在第一吊點板、第二吊點板和第三吊點板兩側。

7.根據權利要求6所述的大型環形結構物可拆卸吊裝裝置，其特征在于，第一環形板上垂直焊接有多個導向板，多個導向板均焊接在第一吊點板、第二吊點板和第三吊點板兩側遠離停留板的一側。

8.根據權利要求7所述的大型環形結構物可拆卸吊裝裝置，其特征在于，導向板上開設有通孔，通孔內插接有銷軸，銷軸依次穿過通孔和吊孔，銷軸抵接在停留板上，銷軸與吊機連接，以使結構物起吊。

9.根據權利要求4所述的大型環形結構物可拆卸吊裝裝置，其特征在于，圓形立板上焊接有加強筋板，加強筋板一端焊接在第一環形板上，加強筋板遠離第一環形板一端焊接在第二環形板上。

10.根據權利要求9所述的大型環形結構物可拆卸吊裝裝置，其特征在于，第一環形板包括厚板和薄板，薄板和厚板依次焊接，第一吊點板、第二吊點板和第三吊點板均焊接在厚板上。

技術總結
本技術公開了一種大型環形結構物可拆卸吊裝裝置，該大型環形結構物可拆卸吊裝裝置包括吊裝框架和吊點板，吊點板連接在吊裝框架上，吊裝框架上連接有導向板，導向板和吊點板上連接有銷軸，吊裝框架上開設有螺孔，螺孔內螺接有螺栓，螺栓遠離吊裝框架一端連接在結構物上，以使結構物進行吊裝。本技術提供的大型環形結構物可拆卸吊裝裝置通過吊裝框架上連接的螺栓與結構物連接，實現在吊裝結束后，拆除螺栓，將吊裝框架與結構物分離，再次吊裝時，再使用螺栓將吊裝框架與結構物連接，從而達到可重復使用同時又不占據操作空間的目的。本裝置結構簡單，實用性高，避免進行海上動火作業和探傷工作，節省項目成本，可靠性高。

技術研發人員：黃曙光,楊小龍,劉波,董寶輝,張棣,張勇青,魏悠然,王宏波,張群,李拓夷
受保護的技術使用者：海洋石油工程股份有限公司
技術研發日：20240425
技術公布日：2025/4/28
