本技術涉及電池生產線，具體為一種電池生產線用電池傳送裝置。

背景技術：

1、刀片電池采用磷酸鐵鋰技術，通過結構創新，在成組時可以跳過“模組”，大幅提高了體積利用率，最終達成在同樣的空間內裝入更多電芯的設計目標，相較傳統電池包，刀片電池的體積利用率提升了50％以上，也就是說續航里程可提升50％以上，達到了高能量密度三元鋰電池的同等水平。

2、現有的電池生產線用電池傳送裝置在使用時，當對刀片電池進行下料時，需要使用夾爪對刀片電池抓取，但是夾爪抓取容易在夾爪松后使得刀片電池掉落造成損壞的情況，且效率較低。

技術實現思路

1、為解決現有技術存在的缺陷，本實用新型提供一種電池生產線用電池傳送裝置。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、本實用新型一種電池生產線用電池傳送裝置，包括用于對電池傳送的傳送帶，所述傳送帶的出料端設有用于對電池下料的下料運送機構，下料運送機構包括設在傳送帶出料端的支撐架，支撐架的頂端設有傾斜的下料導板，下料導板的頂端設有水平臺，下料導板的兩側均設有對電池的第一防護擋板，水平臺上設有與第一防護擋板相連接并呈l形的第二防護擋板，第二防護擋板朝向傳送帶的一端與第一防護擋板的上端部之間留有下料口，所述第二防護擋板上設有用于將電池推到下料導板上的推送組件。

4、作為本實用新型的一種優選技術方案，所述水平臺上朝向傳送帶的一端設有傾斜的導料板，導料板上設有與傳送帶的外壁相匹配的弧形槽。

5、作為本實用新型的一種優選技術方案，所述傳送帶的頂端設有用于對電池限位導向的導向機構。

6、作為本實用新型的一種優選技術方案，所述導向機構包括經轉軸連接在傳送帶支架內壁的導向連板，傳送帶支架的內壁經轉軸連接有與導向連板相連接的第一電動推桿。

7、作為本實用新型的一種優選技術方案，所述導料板上靠近第一防護擋板的一端設有豎直向上并與第一防護擋板的端部相連接的格擋板。

8、作為本實用新型的一種優選技術方案，所述推送組件包括嵌設在第二防護擋板上的第二電動推桿，第二電動推桿的輸出軸連接有推料板。

9、本實用新型的有益效果是：

10、1.該種電池生產線用電池傳送裝置，在對電池進行運送下料時，傳送帶將電池運送到出料端后，電池被傳送帶運送到水平臺上，推送組件將水平臺上的電池推送到傾斜的下料導板上，電池沿著傾斜的下料導板向下滑動，就可以完成電池的下料，便于對電池進行下料，從而便于對電池裝箱，且設有的第一防護擋板和第二防護擋板可以對電池起到很好的限位防護作用，避免了電池在下滑過程中從下料導板兩側滑出造成損壞的情況，避免了采用夾爪抓取刀片電池容易在夾爪損壞后使得刀片電池掉落造成損壞的情況。

11、2.該種電池生產線用電池傳送裝置，通過設有的導向連板可以對傳送帶上傳送的刀片電池起到很好的導向作用，使得刀片電池從傳送帶端部的一側排出，從而便于將刀片電池運送到水平臺上，而第一電動推桿的輸出軸可以經轉軸調節導向連板與傳送帶支架之間的夾角，使得適應不同大小的刀片電池的使用。

12、3.該種電池生產線用電池傳送裝置，在將水平臺上的電池推送到下料導板上時，第二電動推桿的輸出軸推動推料板進行水平運動，推料板就可以將水平臺上的電池推送到下料導板上進行下料。

技術特征：

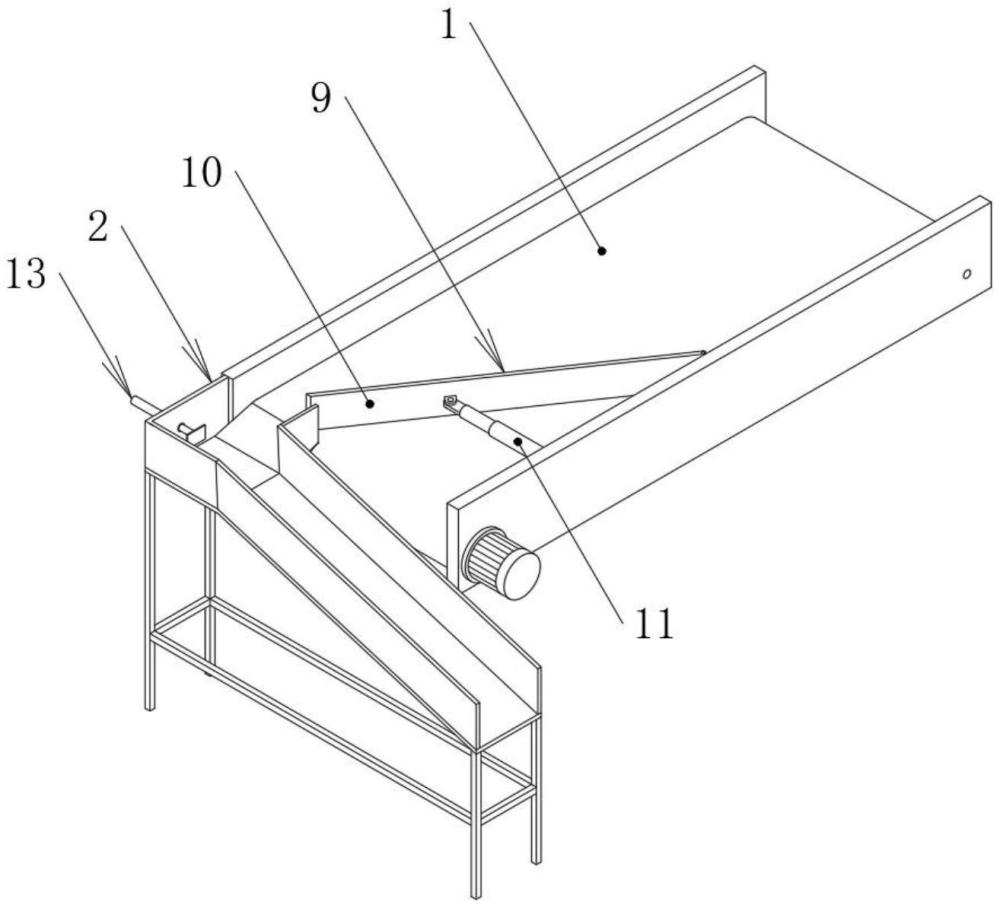

1.一種電池生產線用電池傳送裝置，包括用于對電池傳送的傳送帶（1），其特征在于，所述傳送帶（1）的出料端設有用于對電池下料的下料運送機構（2），下料運送機構（2）包括設在傳送帶（1）出料端的支撐架（3），支撐架（3）的頂端設有傾斜的下料導板（4），下料導板（4）的頂端設有水平臺（5），下料導板（4）的兩側均設有對電池的第一防護擋板（6），水平臺（5）上設有與第一防護擋板（6）相連接并呈l形的第二防護擋板（7），第二防護擋板（7）朝向傳送帶（1）的一端與第一防護擋板（6）的上端部之間留有下料口，所述第二防護擋板（7）上設有用于將電池推到下料導板（4）上的推送組件（13）。

2.根據權利要求1所述的一種電池生產線用電池傳送裝置，其特征在于，所述水平臺（5）上朝向傳送帶（1）的一端設有傾斜的導料板（8），導料板（8）上設有與傳送帶（1）的外壁相匹配的弧形槽。

3.根據權利要求1所述的一種電池生產線用電池傳送裝置，其特征在于，所述傳送帶（1）的頂端設有用于對電池限位導向的導向機構（9）。

4.根據權利要求3所述的一種電池生產線用電池傳送裝置，其特征在于，所述導向機構（9）包括經轉軸連接在傳送帶（1）支架內壁的導向連板（10），傳送帶（1）支架的內壁經轉軸連接有與導向連板（10）相連接的第一電動推桿（11）。

5.根據權利要求2所述的一種電池生產線用電池傳送裝置，其特征在于，所述導料板（8）上靠近第一防護擋板（6）的一端設有豎直向上并與第一防護擋板（6）的端部相連接的格擋板（12）。

6.根據權利要求1所述的一種電池生產線用電池傳送裝置，其特征在于，所述推送組件（13）包括嵌設在第二防護擋板（7）上的第二電動推桿（14），第二電動推桿（14）的輸出軸連接有推料板（15）。

技術總結
本技術公開了一種電池生產線用電池傳送裝置，包括用于對電池傳送的傳送帶，所述傳送帶的出料端設有用于對電池下料的下料運送機構；本技術在對電池進行運送下料時，傳送帶將電池運送到出料端后，電池被傳送帶運送到水平臺上，推送組件將水平臺上的電池推送到傾斜的下料導板上，電池沿著傾斜的下料導板向下滑動，就可以完成電池的下料，便于對電池進行下料，從而便于對電池裝箱，且設有的第一防護擋板和第二防護擋板可以對電池起到很好的限位防護作用，避免了電池在下滑過程中從下料導板兩側滑出造成損壞的情況，避免了采用夾爪抓取刀片電池容易在夾爪損壞后使得刀片電池掉落造成損壞的情況。
