本技術涉及上料裝置，具體為一種阻燃材料加工用上料裝置。

背景技術：

1、阻燃材料是能夠抑制或者延滯燃燒而自己并不容易燃燒的材料，廣泛應用于服裝、石油、化工、冶金、造船、消防、國防等領域。

2、然而，在對阻燃材料加工過程中需要使用上料裝置，將阻燃材料輸送到混料箱內進行混合均勻，現有的上料裝置無法根據需求進行多角度的傾斜調節，從而降低了上料裝置的靈活性，無法滿足多種混料箱的上料需求，針對上述問題，發明人提出一種阻燃材料加工用上料裝置用于解決上述問題。

技術實現思路

1、為了解決上料裝置無法根據需求進行多角度的傾斜調節，從而降低了上料裝置的靈活性的問題；本實用新型的目的在于提供一種阻燃材料加工用上料裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種阻燃材料加工用上料裝置，包括底板，所述底板的上方設有固定板，所述固定板的頂面滑動設有移動板，所述移動板的頂面固定設有第一固定耳，所述第一固定耳內轉動連接有連接桿，所述固定板的上方設有輸送管，所述輸送管的外表面固定設有固定座，所述固定座的底面固定設有第二固定耳，所述連接桿的另一端轉動設在第二固定耳內，所述固定板的一側安裝有第一電機，所述第一電機的輸出端固定設有螺紋桿，所述移動板的底面固定設有螺紋塊，所述螺紋塊滑動設在固定板內，且螺紋塊螺紋套設在螺紋桿的外表面，所述固定板內開設有滑槽，所述滑槽內固定設有滑桿，所述移動板的底面固定設有滑塊，所述滑塊滑動設在滑槽內，且滑塊滑動套設在滑桿的外表面，首先通過開啟氣缸，從而使固定板帶動限位塊滑動在限位桿的外表面，同時能夠帶動輸送管進行上升下降，進而能夠根據不同的上料環境，進行調節輸送管的高度，使裝置能夠適配多種需求；

3、通過開啟第一電機，從而使螺紋桿帶動螺紋塊滑動在固定板內，并帶動移動板移動，然后連接桿轉動在第一固定耳和第二固定耳內，進而使固定座帶動輸送管轉動在立板之間，從而能夠?qū)斔凸艿慕嵌冗M行調節，進而能夠根據需求進行多角度的傾斜調節，從而提高了裝置的靈活性，滿足多種混料箱的上料需求；

4、通過開啟第二電機，從而使轉軸帶動螺旋輸送輥轉動，然后將阻燃材料從進料框放入輸送管內，然后能夠從出料管內出料，進而能夠?qū)⒆枞疾牧线M行輸送上料。

5、優選地，所述固定板的頂面固定設有立板，所述立板的一側轉動設有轉動桿，所述轉動桿固定設在輸送管的外表面，所述輸送管的一端安裝有第二電機，所述第二電機的輸出端固定設有轉軸，所述轉軸的外表面固定設有螺旋輸送輥，所述輸送管的一端的外表面固定設有進料框，所述輸送管遠離進料框一端的外表面固定設有出料管。

6、優選地，所述底板內安裝有氣缸，所述氣缸的輸出端固定設在固定板的底面，所述底板的頂面固定設有固定框，所述固定框內固定設有限位桿，所述固定板的兩側對稱設有限位塊，所述限位塊滑動設在固定框內，且限位塊滑動套設在限位桿的外表面。

7、與現有技術相比，本實用新型的有益效果在于：

8、1、本實用新型中，通過開啟第一電機，從而使螺紋桿帶動螺紋塊滑動在固定板內，并帶動移動板移動，然后連接桿轉動在第一固定耳和第二固定耳內，進而使固定座帶動輸送管轉動在立板之間，從而能夠?qū)斔凸艿慕嵌冗M行調節，進而能夠根據需求進行多角度的傾斜調節，從而提高了裝置的靈活性，滿足多種混料箱的上料需求；

9、2、本實用新型中，通過開啟氣缸，從而使固定板帶動限位塊滑動在限位桿的外表面，同時能夠帶動輸送管進行上升下降，進而能夠根據不同的上料環境，進行調節輸送管的高度，使裝置能夠適配多種需求。

技術特征：

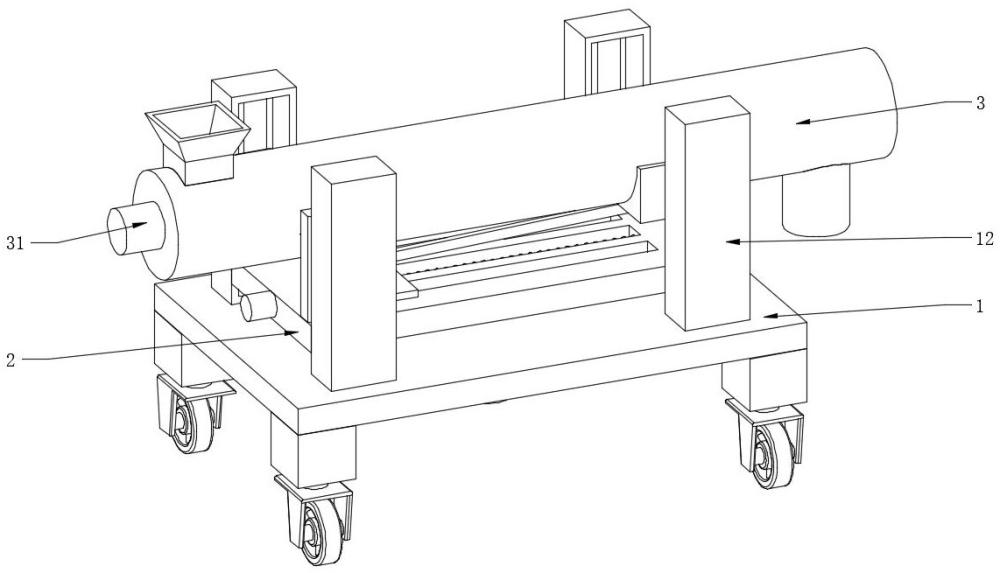

1.一種阻燃材料加工用上料裝置，包括底板（1），其特征在于：所述底板（1）的上方設有固定板（2），所述固定板（2）的頂面滑動設有移動板（4），所述移動板（4）的頂面固定設有第一固定耳（43），所述第一固定耳（43）內轉動連接有連接桿（44），所述固定板（2）的上方設有輸送管（3），所述輸送管（3）的外表面固定設有固定座（45），所述固定座（45）的底面固定設有第二固定耳（46），所述連接桿（44）的另一端轉動設在第二固定耳（46）內，所述底板（1）內安裝有氣缸（11），所述氣缸（11）的輸出端固定設在固定板（2）的底面，所述底板（1）的頂面固定設有固定框（12），所述固定框（12）內固定設有限位桿（13），所述固定板（2）的兩側對稱設有限位塊（14），所述限位塊（14）滑動設在固定框（12）內，且限位塊（14）滑動套設在限位桿（13）的外表面。

2.如權利要求1所述的一種阻燃材料加工用上料裝置，其特征在于，所述固定板（2）的一側安裝有第一電機（21），所述第一電機（21）的輸出端固定設有螺紋桿（22），所述移動板（4）的底面固定設有螺紋塊（41），所述螺紋塊（41）滑動設在固定板（2）內，且螺紋塊（41）螺紋套設在螺紋桿（22）的外表面。

3.如權利要求1所述的一種阻燃材料加工用上料裝置，其特征在于，所述固定板（2）內開設有滑槽（201），所述滑槽（201）內固定設有滑桿（23），所述移動板（4）的底面固定設有滑塊（42），所述滑塊（42）滑動設在滑槽（201）內，且滑塊（42）滑動套設在滑桿（23）的外表面。

4.如權利要求1所述的一種阻燃材料加工用上料裝置，其特征在于，所述固定板（2）的頂面固定設有立板（24），所述立板（24）的一側轉動設有轉動桿（25），所述轉動桿（25）固定設在輸送管（3）的外表面。

5.如權利要求1所述的一種阻燃材料加工用上料裝置，其特征在于，所述輸送管（3）的一端安裝有第二電機（31），所述第二電機（31）的輸出端固定設有轉軸（32），所述轉軸（32）的外表面固定設有螺旋輸送輥（33）。

6.如權利要求1所述的一種阻燃材料加工用上料裝置，其特征在于，所述輸送管（3）的一端的外表面固定設有進料框（34），所述輸送管（3）遠離進料框（34）一端的外表面固定設有出料管（35）。

技術總結
本技術公開了一種阻燃材料加工用上料裝置，涉及上料裝置技術領域，而本技術包括底板，所述底板的上方設有固定板，所述固定板的頂面滑動設有移動板，所述移動板的頂面固定設有第一固定耳，所述第一固定耳內轉動連接有連接桿，所述固定板的上方設有輸送管，所述輸送管的外表面固定設有固定座，所述固定座的底面固定設有第二固定耳，通過開啟第一電機，從而使螺紋桿帶動螺紋塊滑動在固定板內，并帶動移動板移動，然后連接桿轉動在第一固定耳和第二固定耳內，進而使固定座帶動輸送管轉動在立板之間，從而能夠?qū)斔凸艿慕嵌冗M行調節，進而能夠根據需求進行多角度的傾斜調節，從而提高了裝置的靈活性，滿足多種混料箱的上料需求。

技術研發人員：馮永成,榮慶軍,董建峰
受保護的技術使用者：山東五維阻燃科技股份有限公司
技術研發日：20240506
技術公布日：2025/3/20
