本技術涉及塑料袋收卷，具體為一種塑料袋收卷輥。

背景技術：

1、塑料袋是以塑料(常用塑料有聚丙烯、聚酯、尼龍等)為主要原料制成的袋子，是人們日常生活中必不可少的物品，常被用來裝其他物品。因其廉價、重量極輕、容量大、便于收納的優點被廣泛使用。

2、目前，在塑料袋生產時，需要對塑料袋進行收卷，從而需要使用到收卷輥，但是現有的收卷輥不具有對塑料袋進行固定的功能，容易造成在對塑料袋進行收卷時，出現塑料袋的首端和末端松動的現象，從而導致塑料袋收卷的過松，不利于塑料袋的運輸與儲存。因此，亟需一種塑料袋收卷輥來解決上述問題。

技術實現思路

1、基于上述背景技術中所提到的現有技術中的不足之處，為此本實用新型提供了一種塑料袋收卷輥。

2、本實用新型通過采用如下技術方案克服以上技術問題，具體為：

3、一種塑料袋收卷輥，包括輥體，所述輥體的兩端均固定連接有固定盤，所述固定盤的圓周外壁開設有等距離呈圓形分布的定位孔，所述輥體的圓周外壁開設有矩形槽，所述矩形槽的內部設置有夾持組件；

4、所述夾持組件包括轉動連接在所述輥體圓周內壁的第一螺紋絲桿，所述第一螺紋絲桿的圓周外壁嚙合有第二螺紋套筒，所述第二螺紋套筒的一端固定連接有夾板，位于所述第一螺紋絲桿圓周外壁的夾板數目為兩組，所述輥體的內部固定連接有第二導向桿，所述第二導向桿的圓周外壁套接有第二導向筒，第二導向筒的一端與夾板固定連接，所述夾板的一側固定連接有橫板，橫板遠離所述夾板的一端固定連接在另一所述夾板的一側外壁上。

5、作為本實用新型進一步的方案：所述輥體的圓周外壁開設有第二圓孔，所述第一螺紋絲桿的一端固定連接有第二旋轉塊，所述第二旋轉塊位于所述第二圓孔的內部。

6、作為本實用新型再進一步的方案：所述輥體的圓周內壁固定連接有加強桿，所述加強桿的一端固定連接有軸承座，所述第一螺紋絲桿的圓周外壁固定連接在所述軸承座的圓周內壁上。

7、作為本實用新型再進一步的方案：所述夾板的一側外壁粘接有防護墊。

8、作為本實用新型再進一步的方案：所述輥體的圓周內壁轉動連接有轉動桿，所述轉動桿的圓周外壁固定連接有蝸桿，所述蝸桿嚙合有蝸輪，所述轉動桿的另一端固定連接有第一旋轉塊，所述輥體的圓周外壁開設有第一圓孔，所述第一旋轉塊位于所述第一圓孔的內部。

9、作為本實用新型再進一步的方案：所述蝸輪的圓周內壁固定連接有第二螺紋絲桿，所述第二螺紋絲桿的圓周外壁嚙合有第一螺紋套筒，所述第一螺紋套筒的頂部外壁固定連接有加強架，所述加強架遠離所述第一螺紋套筒的一端固定連接有擋環板，所述擋環板套設在所述輥體的圓周外壁上。

10、作為本實用新型再進一步的方案：所述輥體的圓周內壁固定連接有第一導向桿，所述第一導向桿的圓周外壁套接有第一導向筒，所述第一導向筒固定連接在所述第一螺紋套筒的底部外壁上。

11、采用以上結構后，本實用新型相較于現有技術，具備以下優點：

12、1、本實用新型中，通過設置有夾持組件，能夠在對塑料袋收卷的前對其進行有效的夾緊固定，避免塑料袋在收卷時出現與收卷輥分離脫落的情況，同時在夾持組件對塑料袋進行夾持的過程中通過防護墊可以避免將其夾破，保證了塑料袋在收卷過程中的完整性。

13、2、本實用新型中，在對塑料袋收卷前可以根據塑料袋的規格來轉動第一旋轉塊，在第一旋轉塊轉動的過程中可以帶動轉動桿和蝸桿轉動，在蝸桿轉動的過程中可以帶動蝸輪轉動，在蝸輪轉動的過程中可以帶動第二螺紋絲桿轉動，通過第二螺紋絲桿轉動可以帶動嚙合在其外壁上的兩組第一螺紋套筒做相向或相離運動，從而能夠對兩組擋環板的間距進行調節，使其能夠調節到適合該規格塑料袋的收卷長度，保證了后續在塑料袋收卷的過程中不會出現繞卷偏移的情況。

技術特征：

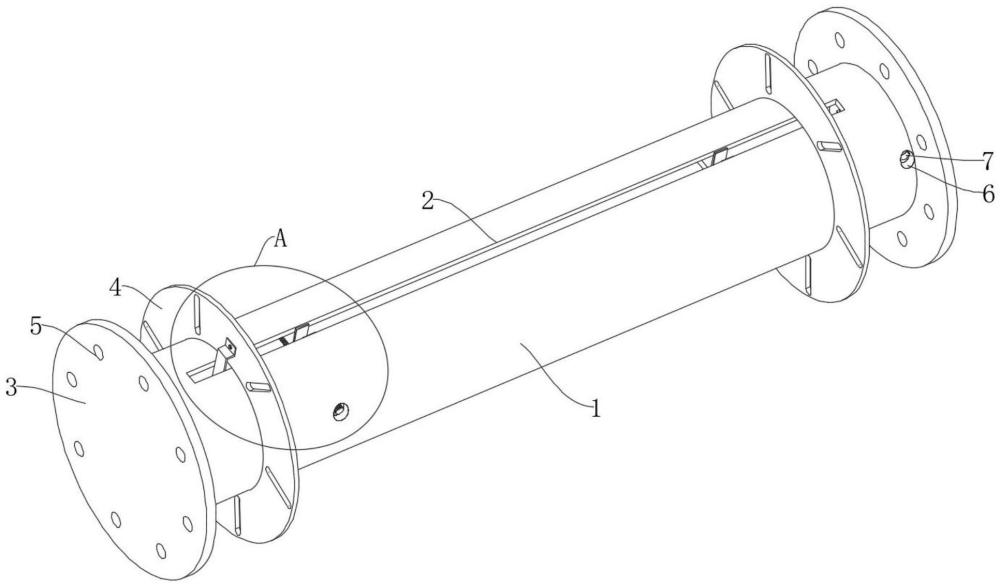

1.一種塑料袋收卷輥，包括輥體(1)，其特征在于，所述輥體(1)的兩端均固定連接有固定盤(3)，所述固定盤(3)的圓周外壁開設有等距離呈圓形分布的定位孔(5)，所述輥體(1)的圓周外壁開設有矩形槽(2)，所述矩形槽(2)的內部設置有夾持組件；

2.根據權利要求1所述的一種塑料袋收卷輥，其特征在于，所述輥體(1)的圓周外壁開設有第二圓孔(11)，所述第一螺紋絲桿(13)的一端固定連接有第二旋轉塊(12)，所述第二旋轉塊(12)位于所述第二圓孔(11)的內部。

3.根據權利要求2所述的一種塑料袋收卷輥，其特征在于，所述輥體(1)的圓周內壁固定連接有加強桿(21)，所述加強桿(21)的一端固定連接有軸承座(20)，所述第一螺紋絲桿(13)的圓周外壁固定連接在所述軸承座(20)的圓周內壁上。

4.根據權利要求3所述的一種塑料袋收卷輥，其特征在于，所述夾板(10)的一側外壁粘接有防護墊(9)。

5.根據權利要求4所述的一種塑料袋收卷輥，其特征在于，所述輥體(1)的圓周內壁轉動連接有轉動桿(24)，所述轉動桿(24)的圓周外壁固定連接有蝸桿(23)，所述蝸桿(23)嚙合有蝸輪(25)，所述轉動桿(24)的另一端固定連接有第一旋轉塊(7)，所述輥體(1)的圓周外壁開設有第一圓孔(6)，所述第一旋轉塊(7)位于所述第一圓孔(6)的內部。

6.根據權利要求5所述的一種塑料袋收卷輥，其特征在于，所述蝸輪(25)的圓周內壁固定連接有第二螺紋絲桿(14)，所述第二螺紋絲桿(14)的圓周外壁嚙合有第一螺紋套筒(16)，所述第一螺紋套筒(16)的頂部外壁固定連接有加強架(8)，所述加強架(8)遠離所述第一螺紋套筒(16)的一端固定連接有擋環板(4)，所述擋環板(4)套設在所述輥體(1)的圓周外壁上。

7.根據權利要求6所述的一種塑料袋收卷輥，其特征在于，所述輥體(1)的圓周內壁固定連接有第一導向桿(15)，所述第一導向桿(15)的圓周外壁套接有第一導向筒(17)，所述第一導向筒(17)固定連接在所述第一螺紋套筒(16)的底部外壁上。

技術總結
本技術涉及塑料袋收卷技術領域，具體為一種塑料袋收卷輥，包括輥體，所述輥體的兩端均固定連接有固定盤，所述固定盤的圓周外壁開設有等距離呈圓形分布的定位孔，所述輥體的圓周外壁開設有矩形槽，所述矩形槽的內部設置有夾持組件，所述夾持組件包括轉動連接在所述輥體圓周內壁的第一螺紋絲桿，所述第一螺紋絲桿的圓周外壁嚙合有第二螺紋套筒，所述第二螺紋套筒的一端固定連接有夾板。本技術，能夠在對塑料袋收卷的前對其進行有效的夾緊固定，避免塑料袋在收卷時出現與收卷輥分離脫落的情況，同時在夾持組件對塑料袋進行夾持的過程中通過防護墊可以避免將其夾破，保證了塑料袋在收卷過程中的完整性。

技術研發人員：溫章生,王祖利,黎平
受保護的技術使用者：金塑（海南）環?？萍加邢薰?br/>技術研發日：20240506
技術公布日：2025/4/28
