本技術涉及物料捆扎，具體涉及一種避免物料折斷的捆扎機。

背景技術：

1、在現在的生產制造中，經常會對物料進行捆扎處理，捆扎后的物料更加緊湊、整齊，可以有效的防止物料的移動、碰撞，還能起到裝飾的作用，也為后續的運輸、包裝帶來了便利。

2、如公開號為cn114104386a的專利就公開了一種面條捆扎機構。包括齊端面組件、震動組件、鏈條組件、頂升托舉組件、下壓組件、夾爪組件、拉紙組件、紙帶粘貼加熱組件、裁剪組件、凸輪組件和旋轉組件，所述齊端面組件固定在兩側固定板上電機驅動兩側限位擋板，所述震動組件固定在下面板上，該發明中，通過設置的齊端面組件、震動組件、鏈條組件和下壓組件，投料之后，通過齊端面組件、震動組件、鏈條組件、下壓組件的聯動配合，面捆扎后均勻、平整、兩端面平齊、不斷面。

3、但是，該機構無法篩除殘次品，捆扎過程中會導致物料的受力不均，捆扎后也無法及時運走捆扎完成的物料，這些情況都會導致物料的折斷，產生成品差，成本大的問題。

4、基于此，本實用新型設計了一種避免物料折斷的捆扎機以解決上述問題。

技術實現思路

1、針對現有技術所存在的上述缺點，本實用新型提供了一種避免物料折斷的捆扎機。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種避免物料折斷的捆扎機，包括機臺；

4、所述機臺上安裝有篩料運料裝置、可調節理料裝置、捆扎裝置和收料裝置；

5、所述篩料運料裝置包括運料傳送帶、運料裝置和引導組件，運料裝置安裝在運料傳送帶上，引導組件與運料裝置連接，運料傳送帶與機臺連接，引導組件與機臺連接。

6、更進一步的，所述篩料運料裝置還包括回收槽，回收槽固定安裝在機臺上，且位于運料裝置下方。

7、更進一步的，所述運料傳送帶包括滾軸和皮帶，滾軸有兩個，一前一后轉動連接于機臺內部，兩個滾軸通過皮帶傳動連接，皮帶有兩根，傳動連接于兩個滾軸兩端，皮帶上固定連接有運料裝置，運料裝置有多組，且每組均勻分布于皮帶外側，每組與皮帶固定連接。

8、更進一步的，所述運料裝置包括運料架、多邊形滑柱、彈簧、擋板和滑輪，擋板有兩個，分別與兩側的皮帶固定連接，擋板上開設有配合多邊形滑柱滑動連接使用的多邊形通孔，運料架兩端均固定連接有多邊形滑柱，彈簧套在多邊形滑柱上，彈簧兩端分別與擋板和運料架固定連接，滑輪轉動連接于右側多邊形滑柱端部，滑輪與引導組件連接。

9、更進一步的，所述引導組件為波浪形導軌，引導組件固定安裝在機臺內部，引導組件與滑輪滾動連接。

10、更進一步的，所述可調節理料裝置包括調節組件和理料擋板，調節組件安裝于機臺上，理料擋板安裝于調節組件上。

11、更進一步的，所述調節組件包括電機、滑桿、滑塊和雙向螺旋桿，電機固定連接于機臺右側外部，電機輸出端與雙向螺旋桿右端固定連接，雙向螺旋桿另一端轉動連接在機臺內部，雙向螺旋桿與滑桿平行放置，滑桿固定連接于機臺內部，滑塊有兩個，分別與雙向螺旋桿兩端螺紋連接，滑塊與滑桿滑動連接，兩個滑塊分別與兩個理料擋板連接。

12、更進一步的，所述理料擋板有兩個，且均為弧形板，分別與兩個滑塊固定連接，兩個理料擋板傾斜鏡像設置，理料擋板前段為水平段，后段弧度從前往后增大。

13、更進一步的，所述捆扎裝置包括捆扎機主體、托舉爪和氣缸，捆扎機主體與現有捆扎機中的捆扎部分相同，為現有技術，托舉爪與氣缸輸出端固定連接，托舉爪位于捆扎機主體中兩個旋轉握爪中下位置，運料架中間開設有配合托舉爪通過使用的通槽，氣缸豎直固定安裝于機臺內底部，輸出端固定安裝有托舉爪。

14、更進一步的，所述收料裝置包括緩沖板、導料槽和收料傳送帶，緩沖板固定安裝在導料槽上，緩沖板傾斜設置于前方滾軸的前部，導料槽固定安裝在機臺上，導料槽大口朝向前方滾軸，小口朝向收料傳送帶，收料傳送帶固定安裝在機臺上，收料傳送帶位于導料槽小口的下側。

15、本實用新型具有以下技術效果：

16、1.本實用新型通過可調節理料裝置對物料進行對齊整理，然后使物料在運料裝置沿著運料傳送帶運行時篩除掉物料中殘次的部分，避免捆扎時受力不均導致的物料折斷以及捆扎成品中混有殘次品的問題。

17、2.本實用新型通過收料裝置上的緩沖裝置，可以使已經被捆扎的物料減少掉落時的受力，避免了被捆扎的物料掉落導致的折斷；

18、3.本實用新型通過收料裝置上的收料傳送帶，可以使物料在捆扎后及時的被運送走，避免了物料堆積導致的折斷。

技術特征：

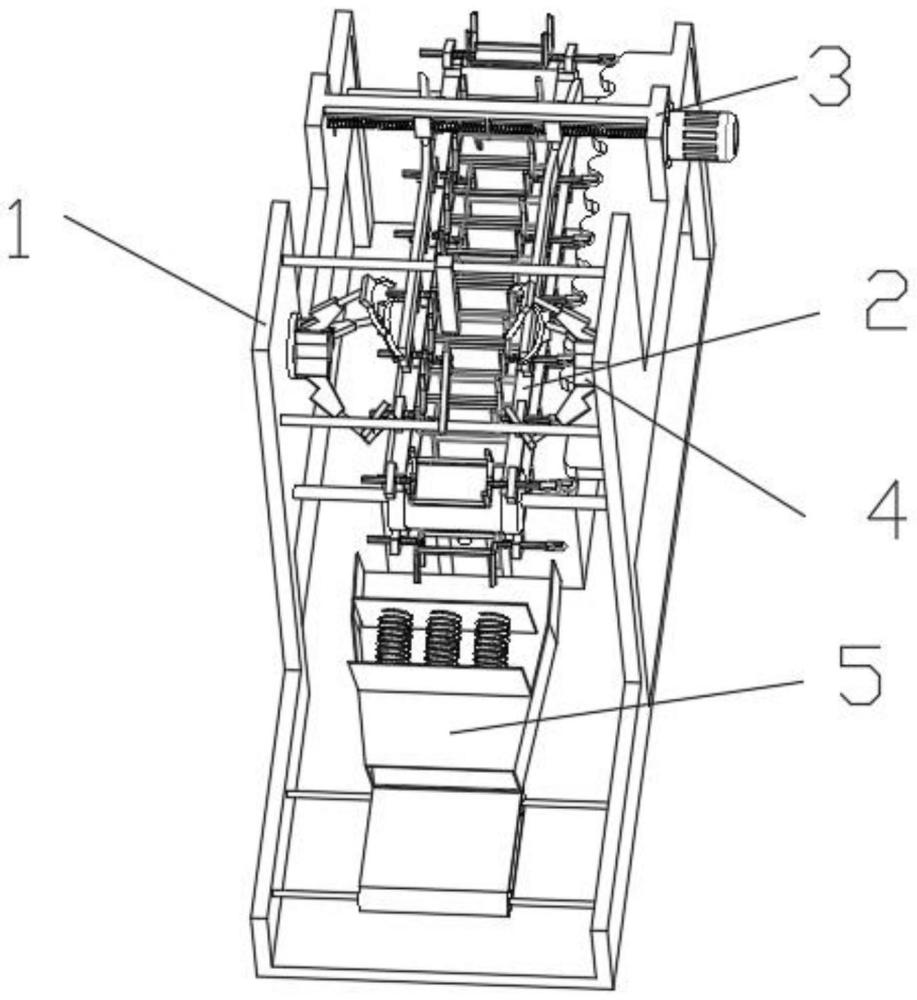

1.一種避免物料折斷的捆扎機，包括機臺(1)，其特征在于：所述機臺(1)上安裝有篩料運料裝置(2)、可調節理料裝置(3)、捆扎裝置(4)和收料裝置(5)；

2.根據權利要求1所述的避免物料折斷的捆扎機，其特征在于，所述篩料運料裝置(2)還包括回收槽(24)，回收槽(24)固定安裝在機臺(1)上，且位于運料裝置(22)下方。

3.根據權利要求2所述的避免物料折斷的捆扎機，其特征在于，所述運料傳送帶(21)包括滾軸(211)和皮帶(212)，滾軸(211)有兩個，一前一后轉動連接于機臺(1)內部，兩個滾軸(211)通過皮帶(212)傳動連接，皮帶(212)有兩根，傳動連接于兩個滾軸(211)兩端，皮帶(212)上固定連接有運料裝置(22)，運料裝置(22)有多組，且每組均勻分布于皮帶(212)外側，每組與皮帶(212)固定連接。

4.根據權利要求3所述的避免物料折斷的捆扎機，其特征在于，所述運料裝置(22)包括運料架(221)、多邊形滑柱(222)、彈簧(223)、擋板(224)和滑輪(225)，擋板(224)有兩個，分別與兩側的皮帶(212)固定連接，擋板(224)上開設有配合多邊形滑柱(222)滑動連接使用的多邊形通孔，運料架(221)兩端均固定連接有多邊形滑柱(222)，彈簧(223)套在多邊形滑柱(222)上，彈簧(223)兩端分別與擋板(224)和運料架(221)固定連接，滑輪(225)轉動連接于右側多邊形滑柱(222)端部，滑輪(225)與引導組件(23)連接。

5.根據權利要求4所述的避免物料折斷的捆扎機，其特征在于，所述引導組件(23)為波浪形導軌，引導組件(23)固定安裝在機臺(1)內部，引導組件(23)與滑輪(225)滾動連接。

6.根據權利要求5所述的避免物料折斷的捆扎機，其特征在于，所述捆扎裝置(4)包括捆扎機主體(41)、托舉爪(42)和氣缸(43)，捆扎機主體(41)固定安裝在機臺(1)上，托舉爪(42)與氣缸(43)輸出端固定連接，托舉爪(42)位于捆扎機主體(41)中兩個旋轉握爪中下位置，運料架(221)中間開設有配合托舉爪(42)通過使用的通槽，氣缸(43)豎直固定安裝于機臺(1)內底部，輸出端固定安裝有托舉爪(42)。

7.根據權利要求6所述的避免物料折斷的捆扎機，其特征在于，所述收料裝置(5)包括緩沖板(51)、導料槽(52)和收料傳送帶(53)，緩沖板(51)固定安裝在導料槽(52)上，緩沖板(51)傾斜設置于前方滾軸(211)的前部，導料槽(52)固定安裝在機臺(1)上，導料槽(52)大口朝向前方滾軸(211)，小口朝向收料傳送帶(53)，收料傳送帶(53)固定安裝在機臺(1)上，收料傳送帶(53)位于導料槽(52)小口的下側。

技術總結
本技術公開了一種避免物料折斷的捆扎機，屬于物料捆扎技術領域，所述機臺上安裝有篩料運料裝置、可調節理料裝置、捆扎裝置和收料裝置；所述篩料運料裝置包括運料傳送帶、運料裝置和引導組件，運料傳送帶和引導組件安裝在機臺上，運料裝置安裝在運料傳送帶上。通過上述方式，該技術通過可調節理料裝置對物料進行對齊整理，然后使物料在運料裝置沿著運料傳送帶運行時隨引導組件運動篩除掉物料中殘次的部分，避免捆扎時受力不均導致的物料折斷以及成品含有殘次品的問題；通過收料裝置上的緩沖裝置和收料傳送帶，可以使已經被捆扎的物料在運送中減少掉落時的受力并且防止物料的堆積，避免了被捆扎的物料掉落或堆積導致的折斷。

技術研發人員：汪才旺,查雙華,汪全民
受保護的技術使用者：安徽中江農業有限公司
技術研發日：20240429
技術公布日：2025/4/28
