本技術屬于農林業設備，具體涉及農林產品處理或種養殖用的多層垂直循環立體結構及農林產品生產裝置。

背景技術：

1、農林產品在加工成商品之前，需要對原料進行烘干、晾曬、冷藏、風干等操作，當處理的量比較大時，需要將這些設備做的很大，設備占地面積大；或者在設備內設置多層可以放置物料的置物架，但對于高層的置物架不便于工作人員管理操作；同時物料在置物架上的位置固定，而制冷系統、烘干系統、風機等位置通常是固定不變的，會導致物料在烘干、晾曬、冷藏時受熱不均。例如：現有的葡萄晾曬設備較為簡陋，大部分為晾曬房，房梁上拉鋼繩垂到地面，鋼繩上掛葡萄，一排一排排列，為了充分利用空間的情況下，葡萄通常會掛很高，管理時會出出現如下問題：掛葡萄時操作不便；葡萄固定，晾干時散發水汽空間內上下濕度不一，影響葡萄晾干進度和品質。

技術實現思路

1、為解決上述技術問題，本實用新型提供多層垂直循環立體結構及農林產品處理裝置及種養殖裝置。

2、為實現上述發明目的，本實用新型所采用的技術方案是：農林產品處理或種養殖用的多層垂直循環立體結構，所述多層垂直循環立體結構位于封閉環境內；包括機架主體及設置在機架主體上的傳動機構和防擺機構，所述傳動機構的上部和/或下部設置所述防擺機構；所述傳動機構上間隔設置有若干個置物臺，所述傳動機構可帶動若干個置物臺做垂直循環運動；所述防擺機構包括兩個防擺軌道，兩個所述防擺軌道對稱設置在傳動機構左右兩側且相離設置，所述置物臺上設置有與所述防擺軌道適配的行走部；當置物臺移動至機架主體的上部和/或下部時，所述行走部在所述防擺軌道上移動，使所述置物臺轉彎時保持水平、不擺動。

3、優選的，所述防擺軌道包括豎直防擺軌道、弧形防擺軌道，每一側的兩個所述弧形防擺軌道分別與一所述豎直防擺軌道銜接；四個所述行走部呈矩形布置在所述置物臺一側，所述置物臺位于機架主體左側時，置物臺左側的兩個行走部與機架主體左側的兩弧形防擺軌道配合，所述置物臺位于機架主體右側時，置物臺右側的兩個行走部與機架主體右側的兩弧形防擺軌道配合；左右對稱的兩弧形防擺軌道的最高點之間的距離與同一水平線上兩個行走部之間的距離相適應。

4、優選的，每一側的兩個弧形防擺軌道在豎直方向上平行，且所述弧形防擺軌道凹向所述傳動系統，所述兩個弧形防擺軌道之間的距離與同一豎直線上兩個行走部之間的距離相等；每一側且位于內側的弧形防擺軌道設置有允許置物臺的連接軸通過的斷口；

5、或者，每一側的兩個弧形防擺軌道的端部同時與一所述豎直防擺軌道的端部銜接，且所述弧形防擺軌道凹向所述傳動系統。

6、優選的，所述防擺軌道由豎直防擺軌道、兩弧形防擺軌道構成，左右對稱的兩弧形防擺軌道的最高點之間的距離與同一水平線上兩個行走部之間的距離相等；

7、或者，所述防擺軌道還包括水平防擺軌道，每一側的弧形防擺軌道的最高點銜接所述水平防擺軌道，左右對稱的兩弧形防擺軌道的最高點之間的距離大于同一水平線上兩個行走部之間的距離，且左右對稱的兩水平防擺軌道相對端部之間的距離小于同一水平線上兩個行走部之間的距離。

8、優選的，所述傳動機構的數量為兩個，兩個所述傳動機構對稱設置在機架主體兩側；若干個置物臺均布設置在所述傳動機構上，相鄰兩個置物臺之間的距離與所述置物臺的高度相適應，防止置物臺發生擺動。

9、優選的，所述機架主體包括立柱、第一橫梁、第二橫梁，兩個立柱之間通過若干個第一橫梁連接固定，兩個立柱與若干個第一橫梁構成一個側框架，兩個側框架之間對稱設置且通過若干個第二橫梁連接固定，若干個第二橫梁兩端分別與兩側的第一橫梁中部連接固定；

10、和/或，所述置物臺包括連接軸及設置在連接軸兩端的矩形框架，兩所述矩形框架之間且位于所述矩形框架底部設置有托盤，所述托盤與所述矩形框架之間設置有連桿；所述連接軸兩端鉸接有所述安裝板，所述安裝板遠離所述連接軸的一端與傳動機構連接。

11、優選的，所述傳動機構包括垂直布置、可轉動的第一傳動鏈條，所述第一傳動鏈條上均布有若干個安裝板，所述安裝板遠離第一傳動鏈條的一端設置所述置物臺；兩個所述第一傳動鏈條同步工作。

12、優選的，所述傳動機構還包括第二傳動鏈條，所述第二傳動鏈條兩端分別套設在電機驅動的主輔助鏈輪、從輔助鏈輪上；每一所述第一傳動鏈條兩端分別套設在主動鏈輪、從動鏈輪上；兩個所述主動鏈輪及從輔助鏈輪設置在主傳動軸上，主傳動軸帶動兩個所述主動鏈輪(13)及從輔助鏈輪同步轉動。

13、優選的，所述機架主體上沿豎直方向設置有鏈條軌道，所述鏈條軌道與所述第一傳動鏈條適配，控制第一傳動鏈條在豎直方向上的運動軌跡；

14、和/或，所述主動鏈輪、從動鏈輪結構相同；所述機架主體上部、下部設置有鏈條限位板，所述鏈條限位板上設置有弧形缺口，所述弧形缺口與所述主動鏈輪、從動鏈輪適配。

15、相應的，包括所述多層垂直循環立體結構的農林產品烘干或冷藏或晾曬裝置或養蠶或養黑水虻或養蚯蚓裝置或育苗裝置。

16、本實用新型具有以下有益效果：

17、1、通過在機架主體上設置傳動機構，傳動機構上間隔設置若干個置物臺，置物臺用于裝載待處理物料，傳動機構帶動若干個置物臺做垂直循環運動，上料、下料或處理物料時，僅需要啟動傳動機構，將目標置物臺轉動至機架主體底部，便于工作人員操作；若干個置物臺在垂直方向上間隔布置，做垂直循環運動，節省了設備占用空間。通過在傳動機構的上部、下部設置防擺軌道，置物臺上的行走部在防擺軌道上滑動，使所述置物臺轉彎時保持水平、不擺動。

18、2、多層垂直循環立體結構用于農林產品處理裝置時，例如烘干、冷藏、晾曬，多個置物臺在箱體內垂直循環運動，物料冷熱均勻；對于烘干、晾曬，在箱體外部附著太陽能裝置，能夠吸收更多的光熱，充分利用光熱能，達到節能的目的；對于晾曬，在箱體底部進風，透明箱體頂部排氣，實現煙囪效應，替代風機，能夠高效利用風能，節約能耗、節約資源。

19、3、多層垂直循環立體結構用于種養殖裝置時，例如養蠶、養黑水虻、養蚯蚓，箱體頂部做成透明的頂部，使箱體內達到恒溫的目的；將蠶、黑水虻、蚯蚓等放置在置物臺上，觀察、喂食、上料或下料時，通過轉動第一傳動鏈條，將置物臺轉動至機架主體下端，便于工作人員管理，同時節省了設備占地空間。

技術特征：

1.農林產品處理或種養殖用的多層垂直循環立體結構，其特征在于：所述多層垂直循環立體結構位于封閉環境內；包括機架主體及設置在機架主體上的傳動機構和防擺機構，所述傳動機構的上部和/或下部設置所述防擺機構；所述傳動機構上間隔設置有若干個置物臺，所述傳動機構可帶動若干個置物臺做垂直循環運動；所述防擺機構包括兩個防擺軌道，兩個所述防擺軌道對稱設置在傳動機構左右兩側且相離設置，所述置物臺上設置有與所述防擺軌道適配的行走部(1)；當置物臺移動至機架主體的上部和/或下部時，所述行走部(1)在所述防擺軌道上移動，使所述置物臺轉彎時保持水平、不擺動。

2.根據權利要求1所述的多層垂直循環立體結構，其特征在于：所述防擺軌道包括豎直防擺軌道(5)、弧形防擺軌道(6)，每一側的兩個所述弧形防擺軌道(6)分別與一所述豎直防擺軌道(5)銜接；四個所述行走部(1)呈矩形布置在所述置物臺一側，所述置物臺位于機架主體左側時，置物臺左側的兩個行走部(1)與機架主體左側的兩弧形防擺軌道(6)配合，所述置物臺位于機架主體右側時，置物臺右側的兩個行走部(1)與機架主體右側的兩弧形防擺軌道(6)配合；左右對稱的兩弧形防擺軌道(6)的最高點之間的距離與同一水平線上兩個行走部(1)之間的距離相適應。

3.根據權利要求2所述的多層垂直循環立體結構，其特征在于：每一側的兩個弧形防擺軌道(6)在豎直方向上平行，且所述弧形防擺軌道(6)凹向所述傳動機構，所述兩個弧形防擺軌道(6)之間的距離與同一豎直線上兩個行走部(1)之間的距離相等；每一側且位于內側的弧形防擺軌道(6)設置有允許置物臺的連接軸(19)通過的斷口；

4.根據權利要求2所述的多層垂直循環立體結構，其特征在于：所述防擺軌道由豎直防擺軌道(5)、兩弧形防擺軌道(6)構成，左右對稱的兩弧形防擺軌道(6)的最高點之間的距離與同一水平線上兩個行走部(1)之間的距離相等；

5.根據權利要求1-4任一項所述的多層垂直循環立體結構，其特征在于：所述傳動機構的數量為兩個，兩個所述傳動機構對稱設置在機架主體兩側；若干個置物臺均布設置在所述傳動機構上，相鄰兩個置物臺之間的距離與所述置物臺的高度相適應，防止置物臺發生擺動。

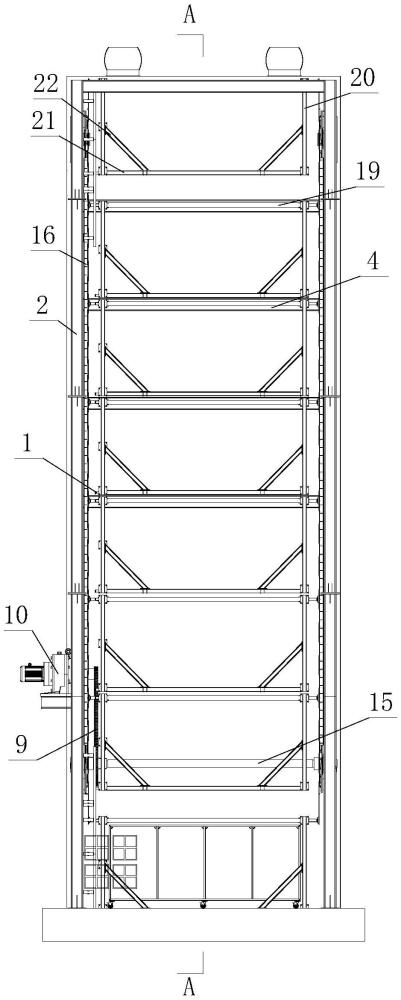

6.根據權利要求5所述的多層垂直循環立體結構，其特征在于：所述機架主體包括立柱(2)、第一橫梁(3)、第二橫梁(4)，兩個立柱(2)之間通過若干個第一橫梁(3)連接固定，兩個立柱(2)與若干個第一橫梁(3)構成一個側框架，兩個側框架之間對稱設置且通過若干個第二橫梁(4)連接固定，若干個第二橫梁(4)兩端分別與兩側的第一橫梁(3)中部連接固定；

7.根據權利要求5所述的多層垂直循環立體結構，其特征在于：所述傳動機構包括垂直布置、可轉動的第一傳動鏈條(7)，所述第一傳動鏈條(7)上均布有若干個安裝板(8)，所述安裝板(8)遠離第一傳動鏈條(7)的一端設置所述置物臺；兩個所述第一傳動鏈條(7)同步工作。

8.根據權利要求7所述的多層垂直循環立體結構，其特征在于：所述傳動機構還包括第二傳動鏈條(9)，所述第二傳動鏈條(9)兩端分別套設在電機(10)驅動的主輔助鏈輪(11)、從輔助鏈輪(12)上；每一所述第一傳動鏈條(7)兩端分別套設在主動鏈輪(13)、從動鏈輪(14)上；兩個所述主動鏈輪(13)及從輔助鏈輪(12)設置在主傳動軸(15)上，主傳動軸(15)帶動兩個所述主動鏈輪(13)及從輔助鏈輪(12)同步轉動。

9.根據權利要求8所述的多層垂直循環立體結構，其特征在于：所述機架主體上沿豎直方向設置有鏈條軌道(16)，所述鏈條軌道(16)與所述第一傳動鏈條(7)適配，控制第一傳動鏈條(7)在豎直方向上的運動軌跡；

10.一種農林產品生產裝置，其特征在于：包括如權利要求1-9任一項所述農林產品處理或種養殖用的多層垂直循環立體結構；所述農林產品生產裝置包括烘干裝置、冷藏裝置、晾曬裝置、養蠶裝置、養黑水虻裝置、養蚯蚓裝置、育苗裝置中的任一種。

技術總結
本技術屬于農林業設備技術領域，具體涉及農林產品處理或種養殖用的多層垂直循環立體結構及農林產品生產裝置。具體技術方案為：所述多層垂直循環立體結構位于封閉環境內；包括機架主體及設置在機架主體上的傳動機構和防擺機構，所述傳動機構的上部和/或下部設置所述防擺機構；所述傳動機構上間隔設置有若干個置物臺，所述傳動機構可帶動若干個置物臺做垂直循環運動；所述防擺機構包括兩個防擺軌道，兩個所述防擺軌道對稱設置在傳動機構左右兩側且相離設置，所述置物臺上設置有與所述防擺軌道適配的行走部；當置物臺移動至機架主體的上部和/或下部時，所述行走部在所述防擺軌道上移動，使所述置物臺轉彎時保持水平、不擺動。

技術研發人員：龍杰,何光贊,林仁斌,高勝,黃亮,趙永軍
受保護的技術使用者：四川潔能干燥設備有限責任公司
技術研發日：20240529
技術公布日：2025/4/28
