本技術屬于角鋼上料領域，特別涉及一種角鋼解垛上料裝置。

背景技術：

1、角鋼是一種常見的截面為l型金屬制品，角鋼加工時可將角鋼進行切割、焊接、鉆孔、彎曲等工藝，以滿足不同領域的需求，角鋼加工的優點在于其結構穩定，可承受較大的壓力和重量。角鋼具有良好的可塑性和可焊性，便于加工與安裝，這使得角鋼在各種工程中得到廣泛應用，角鋼工件上料時可通過吊裝到橫向料臺后方的平臺上，并等待設備上料加工，但是現有的角鋼上料裝置不變實現角鋼移動，造成上料速度慢，工作效率較低現象。

2、因此，鑒于上述方案于實際制作及實施使用上的缺失之處，而加以修正、改良，同時本著求好的精神及理念，并由專業的知識、經驗的輔助，以及在多方巧思、試驗后，方創設出本實用新型，提供一種角鋼解垛上料裝置，用于解決的問題。

技術實現思路

1、本實用新型提出一種角鋼解垛上料裝置，解決了現有技術中的角鋼上料裝置不變實現角鋼移動，造成上料速度慢，工作效率較低現象問題。

2、本實用新型的技術方案是這樣實現的：一種角鋼解垛上料裝置，包括：支撐架，所述支撐架的上部安裝有固定連接桿，所述固定連接桿的上部設置有水平傳動機構，所述水平傳動機構的上部安裝有移動架，其移動架的上部設有第一驅動機構，所述第一驅動機構通過第一傳動連接軸與水平傳動機構相連接，所述移動架的前側設置有第二驅動機構，所述第二驅動機構通過第二傳動連接軸與豎直傳動機構相連接，所述豎直傳動機構的下部連接有調節桿，所述調節桿的下部連接有連接塊，其連接塊的下部設有吸盤連接架，所述吸盤連接架的下部連接有多個磁力吸盤，其磁力吸盤的下部設有角鋼。

3、作為一種優選的實施方式，所述支撐架和固定連接桿的側面安裝有固定桿，利用固定桿可提高相鄰的支撐架和固定連接桿之間的穩定性。

4、作為一種優選的實施方式，所述第一驅動機構和第二驅動機構包括伺服電機和減速機，通過第一驅動機構和第二驅動機構可使水平傳動機構和豎直傳動機構進行轉動。

5、作為一種優選的實施方式，所述水平傳動機構和豎直傳動機構包括傳動齒輪、傳動齒條和轉動連接軸，利用水平傳動機構和豎直傳動機構可對角鋼的位置進行調節。

6、作為一種優選的實施方式，所述豎直傳動機構的下端與調節桿固定連接，通過豎直傳動機構可對調節桿的高度進行調節。

7、作為一種優選的實施方式，所述磁力吸盤采用電永鐵結構，所述磁力吸盤與吸盤連接架固定連接，利用磁力吸盤可將角鋼進行固定。

8、作為一種優選的實施方式，所述第一驅動機構和第二驅動機構均采用同步式驅動電機，所述第一驅動機構和第二驅動機構上部連接有控制器，利用第一驅動機構和第二驅動機構可實現同步驅動兩側的傳動機構進行旋轉。

9、采用了上述技術方案后，本實用新型的有益效果是：第一驅動機構通過第一傳動連接軸可使水平傳動機構進行旋轉，利用水平傳動機構可帶動移動架進行前后移動，第二驅動機構通過第二傳動連接軸可使豎直傳動機構進行轉動，利用豎直傳動機構可帶動調節桿進行上下移動，進而可使角鋼能夠在x軸與z軸上進行移動，利用磁力吸盤可將角鋼進行固定，能夠?qū)⒔卿撘苿?dòng)至不同位置，進而可提高角鋼上料效率。

技術特征：

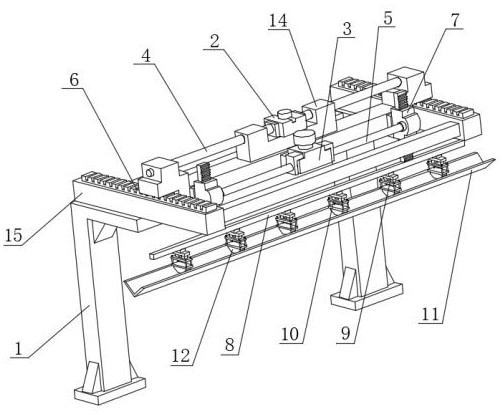

1.一種角鋼解垛上料裝置，包括：支撐架（1），其特征在于，所述支撐架（1）的上部安裝有固定連接桿（15），所述固定連接桿（15）的上部設置有水平傳動機構（6），所述水平傳動機構（6）的上部安裝有移動架（14），其移動架（14）的上部設有第一驅動機構（2），所述第一驅動機構（2）通過第一傳動連接軸（4）與水平傳動機構（6）相連接，所述移動架（14）的前側設置有第二驅動機構（3），所述第二驅動機構（3）通過第二傳動連接軸（5）與豎直傳動機構（7）相連接，所述豎直傳動機構（7）的下部連接有調節桿（8），所述調節桿（8）的下部連接有連接塊（9），其連接塊（9）的下部設有吸盤連接架（10），所述吸盤連接架（10）的下部連接有多個磁力吸盤（12），其磁力吸盤（12）的下部設有角鋼（11）。

2.根據權利要求1所述的一種角鋼解垛上料裝置，其特征在于，所述支撐架（1）和固定連接桿（15）的側面安裝有固定桿（13）。

3.根據權利要求1所述的一種角鋼解垛上料裝置，其特征在于，所述第一驅動機構（2）和第二驅動機構（3）包括伺服電機和減速機。

4.根據權利要求1所述的一種角鋼解垛上料裝置，其特征在于，所述水平傳動機構（6）和豎直傳動機構（7）包括傳動齒輪、傳動齒條和轉動連接軸。

5.根據權利要求4所述的一種角鋼解垛上料裝置，其特征在于，所述豎直傳動機構（7）的下端與調節桿（8）固定連接。

6.根據權利要求1所述的一種角鋼解垛上料裝置，其特征在于，所述磁力吸盤（12）采用電永鐵結構，所述磁力吸盤（12）與吸盤連接架（10）固定連接。

7.根據權利要求3所述的一種角鋼解垛上料裝置，其特征在于，所述第一驅動機構（2）和第二驅動機構（3）均采用同步式驅動電機，所述第一驅動機構（2）和第二驅動機構（3）上部連接有控制器。

技術總結
本技術提出了一種角鋼解垛上料裝置，包括：支撐架，所述支撐架的上部安裝有固定連接桿，所述固定連接桿的上部設置有水平傳動機構，所述水平傳動機構的上部安裝有移動架，其移動架的上部設有第一驅動機構，所述第一驅動機構通過第一傳動連接軸與水平傳動機構相連接，所述移動架的前側設置有第二驅動機構，所述第二驅動機構通過第二傳動連接軸與豎直傳動機構相連接，所述豎直傳動機構下部連接有調節桿，所述調節桿的下部連接有連接塊，其連接塊的下部設有吸盤連接架，本技術通過第一驅動機構和第二驅動機構可使水平傳動機構和豎直傳動機構進行旋轉，可帶動移動架進行前后和上下移動，進而可使角鋼能夠在X軸與Z軸上進行移動。

技術研發人員：辛凱,周家正,張騫,王延利,張信義,李本平,徐宗強
受保護的技術使用者：中電裝備青島豪邁鋼結構有限公司
技術研發日：20240612
技術公布日：2025/4/28
