本技術涉及一種折疊裝置，特別涉及高效節能型紙手帕折疊裝置，屬于紙手帕生產。

背景技術：

1、紙手帕是一種新型的清潔紙，作用相當與傳統的手帕，起擦拭作用，以柔軟的紙制成，其主要成分為漂白木漿，紙手帕一般用于手部、面部等的清潔，要求質柔不破，能夠較快地吸水且不分解成碎紙屑，生產出的紙巾經折疊裝置折疊切割后再進行包裝，較為小巧，容易攜帶。

2、其中申請號為“cn201921593390.2”所公開的“一種紙巾折疊裝置”也是日益成熟的技術，包括第一底架；所述第一底架的上側左端固定有兩個相對設置的第一立柱，兩個所述第一立柱之間固定有進料輥；所述第一底架上且位于第一立柱的右側固定有兩個相對設置的第二立柱，兩個所述第二立柱之間固定有固定軸，所述固定軸的中部套設有用于將紙巾中部向下壓得壓板，所述在固定軸上還套設有兩個邊折板，所述壓板位于兩個邊折板之間；所述第一底架上且位于第二立柱的右側設有兩個相對設置的立板，兩個所述立板的上側固定有折痕板；本實用新型提出的一種紙巾折疊裝置通過手動轉動調節絲桿，使得安裝塊的位置得到位移，使得能進行調節放料輥的位置，從而調節進料位置，以適應不同寬度的紙巾進行進料，在經過進一步檢索，其中申請號為“cn201821839211.4”所公開的“卷式紙巾折疊裝置及全自動紙巾切片設備”，包括：原料紙圈、紙圈支撐架、工作臺、引導滾筒、折紙組件與抽壓滾筒，所述原料紙圈設置在所述紙圈支撐架上，所述原料紙圈可在所述紙圈支撐架上轉動，所述引導滾筒設置在所述工作臺上表面一端，所述引導滾筒牽引所述原料紙圈中出來的紙帶，所述折紙組件設置在所述工作臺上表面，所述折紙組件將所述引導滾筒中出來的所述紙帶進行折疊，所述抽壓滾筒設置在所述工作臺上表面，所述抽壓滾筒對所述折紙組件折好的所述紙帶進行擠壓與抽拉。本實用新型具有自動對紙巾進行折疊、提升紙巾折疊效率的效果。

3、但是上述方式在實際使用時還存在以下缺陷：將卷紙放卷折疊，卷紙筒重量較大，不便快速更換卷紙筒，影響紙手帕折疊效率，因此本實用新型提供了高效節能型紙手帕折疊裝置。

技術實現思路

1、本實用新型的目的在于提供高效節能型紙手帕折疊裝置，以解決上述背景技術中提出的不便快速更換卷紙筒，影響紙手帕折疊效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：高效節能型紙手帕折疊裝置，包括加工臺，所述加工臺頂端的一側開設有通槽，所述加工臺頂端的一側滑動連接有兩個第一豎板，所述第一豎板一側的頂部轉動連接有限位盤，兩個所述限位盤之間卡合連接有卷紙筒，所述卷紙筒兩側的中部均連接有連接盤，所述連接盤的一側偏心開設有卡孔，所述限位盤的一側偏心連接有卡桿，所述卡桿與所述卡孔卡合連接，所述加工臺頂端的另一側設有折疊機構。

3、作為本實用新型的一種優選技術方案，所述限位盤另一側的中部連接有轉動軸，所述轉動軸的一端通過軸承轉動連接在所述第一豎板一側的頂部。

4、作為本實用新型的一種優選技術方案，所述加工臺頂端的一側開設有兩個傳動槽，所述傳動槽的內部滑動連接有移動座，所述移動座的頂端與所述第一豎板底端的中部連接。

5、作為本實用新型的一種優選技術方案，所述傳動槽的中部通過軸承轉動連接有連接絲桿，所述連接絲桿的外壁與所述移動座的中部螺紋連接，所述傳動槽內部的兩側均連接有限位桿，所述限位桿的外壁與所述移動座的內部滑動連接。

6、作為本實用新型的一種優選技術方案，所述加工臺正面的一側與背面的一側均連接有安裝板，所述安裝板的一側設有電機，所述連接絲桿的一端與所述電機的傳動軸連接。

7、作為本實用新型的一種優選技術方案，所述加工臺底端的一側連接有u型連接架，所述u型連接架底端內壁的兩側均設有電動推桿，兩個所述電動推桿的伸縮端連接有橫板，所述橫板的頂端連接有承載座，所述承載座位于所述卷紙筒的下方。

8、作為本實用新型的一種優選技術方案，所述折疊機構包括兩個折疊板和兩個導向架，兩個所述折疊板分別設置在所述加工臺頂端的另一側，兩個所述導向架分別設置在所述加工臺頂端的另一側，所述導向架的內部轉動連接有導向輥。

9、作為本實用新型的一種優選技術方案，所述加工臺頂端中部的兩側均連接有第二豎板，兩個所述第二豎板底部的兩側均轉動連接有第一張緊輥，兩個所述第二豎板的頂部轉動連接有第二張緊輥，兩個所述第二豎板的一側連接有連接板，所述連接板一側的中部連接有壓桿，所述加工臺頂端的另一側連接有兩個第三豎板，所述第三豎板一側的頂部連接有側桿。

10、與相關技術相比較，本實用新型提供的高效節能型紙手帕折疊裝置具有如下有益效果：

11、通過兩個第一豎板的配合，帶動限位盤移動，直到卡桿與卡槽卡合，將卷紙筒的位置限定，并使卷紙筒位于中部，反向移動第一豎板，能夠將放卷完的卷紙筒快速拆下，從而能夠快速更換卷紙筒，提高紙手帕生產過程中的折疊效率。

技術特征：

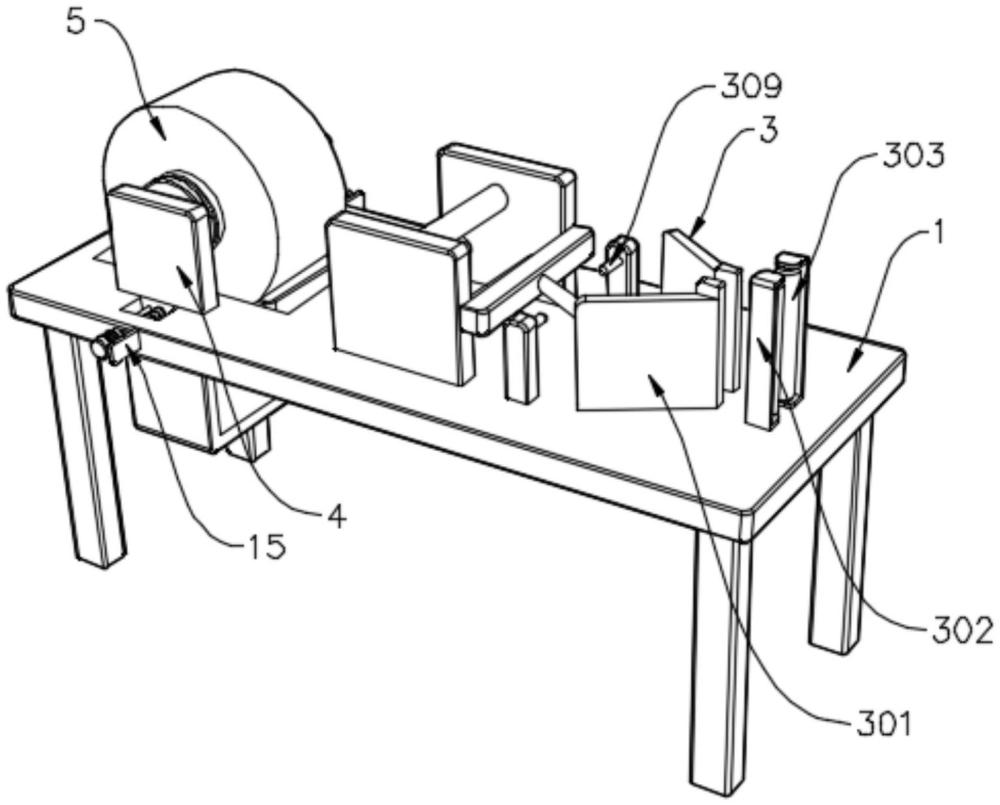

1.高效節能型紙手帕折疊裝置，包括加工臺(1)，其特征在于，所述加工臺(1)頂端的一側開設有通槽(9)，所述加工臺(1)頂端的一側滑動連接有兩個第一豎板(4)，所述第一豎板(4)一側的頂部轉動連接有限位盤(2)，兩個所述限位盤(2)之間卡合連接有卷紙筒(5)，所述卷紙筒(5)兩側的中部均連接有連接盤(6)，所述連接盤(6)的一側偏心開設有卡孔(8)，所述限位盤(2)的一側偏心連接有卡桿(7)，所述卡桿(7)與所述卡孔(8)卡合連接，所述加工臺(1)頂端的另一側設有折疊機構(3)。

2.根據權利要求1所述的高效節能型紙手帕折疊裝置，其特征在于：所述限位盤(2)另一側的中部連接有轉動軸(10)，所述轉動軸(10)的一端通過軸承轉動連接在所述第一豎板(4)一側的頂部。

3.根據權利要求1所述的高效節能型紙手帕折疊裝置，其特征在于：所述加工臺(1)頂端的一側開設有兩個傳動槽(11)，所述傳動槽(11)的內部滑動連接有移動座(12)，所述移動座(12)的頂端與所述第一豎板(4)底端的中部連接。

4.根據權利要求3所述的高效節能型紙手帕折疊裝置，其特征在于：所述傳動槽(11)的中部通過軸承轉動連接有連接絲桿(13)，所述連接絲桿(13)的外壁與所述移動座(12)的中部螺紋連接，所述傳動槽(11)內部的兩側均連接有限位桿(14)，所述限位桿(14)的外壁與所述移動座(12)的內部滑動連接。

5.根據權利要求4所述的高效節能型紙手帕折疊裝置，其特征在于：所述加工臺(1)正面的一側與背面的一側均連接有安裝板(15)，所述安裝板(15)的一側設有電機(16)，所述連接絲桿(13)的一端與所述電機(16)的傳動軸連接。

6.根據權利要求1所述的高效節能型紙手帕折疊裝置，其特征在于：所述加工臺(1)底端的一側連接有u型連接架(17)，所述u型連接架(17)底端內壁的兩側均設有電動推桿(18)，兩個所述電動推桿(18)的伸縮端連接有橫板(19)，所述橫板(19)的頂端連接有承載座(20)，所述承載座(20)位于所述卷紙筒(5)的下方。

7.根據權利要求1所述的高效節能型紙手帕折疊裝置，其特征在于：所述折疊機構(3)包括兩個折疊板(301)和兩個導向架(302)，兩個所述折疊板(301)分別設置在所述加工臺(1)頂端的另一側，兩個所述導向架(302)分別設置在所述加工臺(1)頂端的另一側，所述導向架(302)的內部轉動連接有導向輥(303)。

8.根據權利要求1所述的高效節能型紙手帕折疊裝置，其特征在于：所述加工臺(1)頂端中部的兩側均連接有第二豎板(304)，兩個所述第二豎板(304)底部的兩側均轉動連接有第一張緊輥(305)，兩個所述第二豎板(304)的頂部轉動連接有第二張緊輥(306)，兩個所述第二豎板(304)的一側連接有連接板(310)，所述連接板(310)一側的中部連接有壓桿(307)，所述加工臺(1)頂端的另一側連接有兩個第三豎板(308)，所述第三豎板(308)一側的頂部連接有側桿(309)。

技術總結
本技術公開了高效節能型紙手帕折疊裝置，涉及紙手帕生產技術領域，包括加工臺，加工臺頂端的一側滑動連接有兩個第一豎板，第一豎板一側的頂部轉動連接有限位盤，兩個限位盤之間卡合連接有卷紙筒，卷紙筒兩側的中部均連接有連接盤，連接盤的一側偏心開設有卡孔，限位盤的一側偏心連接有卡桿，卡桿與卡孔卡合連接，加工臺頂端的另一側設有折疊機構；本技術的有益效果是：通過兩個第一豎板的配合，帶動限位盤移動，直到卡桿與卡槽卡合，將卷紙筒的位置限定，并使卷紙筒位于中部，反向移動第一豎板，能夠將放卷完的卷紙筒快速拆下，從而能夠快速更換卷紙筒，提高紙手帕生產過程中的折疊效率。

技術研發人員：陳亭,張新生
受保護的技術使用者：湖南康潔母嬰用品股份有限公司
技術研發日：20240613
技術公布日：2025/4/28
