本技術涉及電池制造設備，具體而言，涉及一種吊裝工裝及電池模組吊裝裝置。

背景技術：

1、電池生產過程通常涉及電池模組的吊裝作業，目前通常采用c型吊件吊裝電池模組，然而c型吊件吊裝電池模組不穩定，在搬運過程中可能導致電池模組掉落而損壞。

技術實現思路

1、本實用新型的目的在于提供一種吊裝工裝及電池模組吊裝裝置，其能夠穩定地吊裝電池模組。

2、本實用新型的實施例是這樣實現的：

3、第一方面，本實用新型提供一種吊裝工裝，包括：

4、安裝件，所述安裝件包括相連接的第一段和第二段，所述第一段的寬度小于所述第二段的寬度，所述第二段用于與吊裝設備連接；

5、連桿，所述連桿可滑動地設置于所述第一段和所述第二段，且所述連桿的兩端伸出所述第二段；

6、吊鉤，所述吊鉤可活動地設置于連桿并位于所述第一段或所述第二段的側部；所述吊鉤用于在所述連桿位于所述第一段的情況下對準待吊裝模組的吊裝孔，并用于在所述連桿位于所述第二段的情況下嵌入所述待吊裝模組的吊裝孔。

7、在可選的實施方式中，所述吊鉤的數量為兩個，兩個所述吊鉤分別設置于所述連桿的兩端。

8、在可選的實施方式中，所述安裝件設置有從所述第一段和所述第二段的寬度方向貫穿的通道，所述連桿可活動地設置于所述通道內。

9、在可選的實施方式中，所述安裝件包括兩個殼體，兩個殼體通過緊固件可拆卸連接，所述通道設置于兩個所述殼體之間。

10、在可選的實施方式中，所述連桿的外壁設置有第一限位部，所述安裝件設置有由所述第一段朝向所述第二段延伸的限位孔，所述第一限位部與所述限位孔滑動配合。

11、在可選的實施方式中，所述吊鉤包括連接部和吊掛部，所述連接部的一端可活動地套設于所述連桿外，另一端與所述吊掛部連接。

12、在可選的實施方式中，所述連桿的兩端設置有第二限位部，所述第二限位部用于限制所述吊鉤的所述連接部從所述連桿脫落。

13、在可選的實施方式中，所述安裝件還包括第三段，所述第一段、所述第三段以及所述第二段依次連接，且所述第三段的寬度沿所述第一段朝所述第二段的方向逐漸增大。

14、在可選的實施方式中，所述第二段設置有吊孔，所述吊孔用于與所述吊裝設備連接。

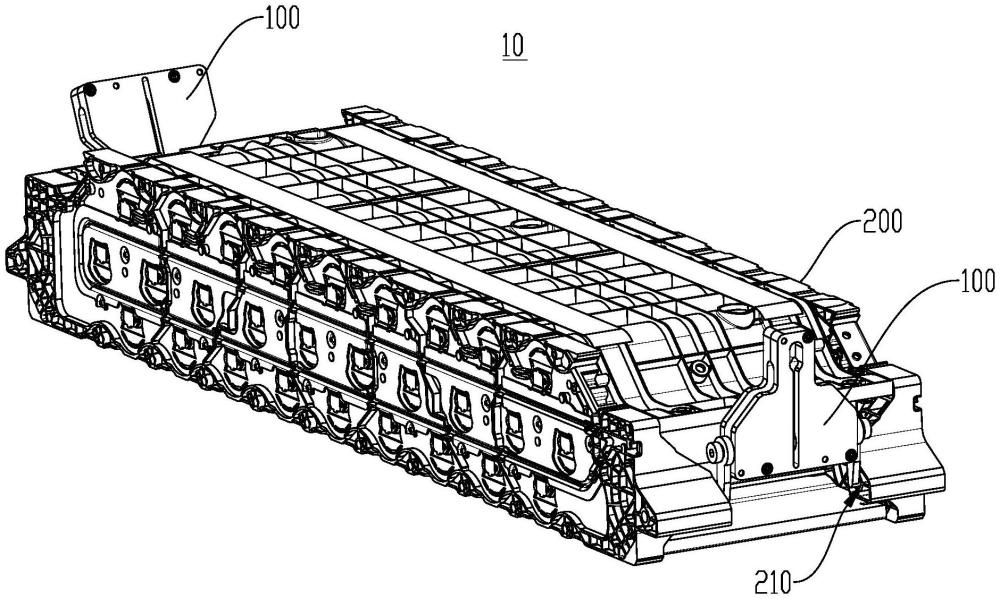

15、第二方面，本實用新型提供一種電池模組吊裝裝置，包括固定件以及如前述實施方式任一項所述的吊裝工裝，所述固定件用于放置電池模組，所述固定件設置有吊裝孔，所述吊裝孔與所述吊裝工裝的所述吊鉤固定配合。

16、本實用新型實施例提供的吊裝工裝及電池模組吊裝裝置的有益效果包括：在安裝過程中，首先將連桿移動至安裝件的第一段，并使得吊鉤沿連桿移動以靠近安裝件，由于第一段的寬度小，因此可方便吊鉤伸入并對準固定件的吊裝孔；此時將吊鉤沿連桿遠離安裝件的方向移動以嵌入吊裝孔，再使得連桿從第一段移動至第二段，由于第二段的寬度大，因此第二段的寬度方向的側壁可對吊鉤起到限位作用，從而避免吊鉤從吊裝孔中脫落；最后使用吊裝設備與吊鉤連接，即可通過吊裝工裝吊起電池模組；而在拆卸時，僅需移動安裝件，以使連桿相對安裝件從第二段移動至第一段，以此使得吊鉤可沿連桿朝向第二段移動并伸出吊裝孔中，即可實現吊裝工裝從固定件拆卸。因此，本實用新型提供的吊裝工裝可通過吊鉤穩定吊裝并搬運電池模組，避免電池模組在搬運過程中受損；并且吊裝和拆卸方便，保證了搬運效率。

技術特征：

1.一種吊裝工裝，其特征在于，包括：

2.根據權利要求1所述的吊裝工裝，其特征在于，所述吊鉤的數量為兩個，兩個所述吊鉤分別設置于所述連桿的兩端。

3.根據權利要求1所述的吊裝工裝，其特征在于，所述安裝件設置有從所述第一段和所述第二段的寬度方向貫穿的通道，所述連桿可活動地設置于所述通道內。

4.根據權利要求3所述的吊裝工裝，其特征在于，所述安裝件包括兩個殼體，兩個殼體通過緊固件可拆卸連接，所述通道設置于兩個所述殼體之間。

5.根據權利要求1所述的吊裝工裝，其特征在于，所述連桿的外壁設置有第一限位部，所述安裝件設置有由所述第一段朝向所述第二段延伸的限位孔，所述第一限位部與所述限位孔滑動配合。

6.根據權利要求1所述的吊裝工裝，其特征在于，所述吊鉤包括連接部和吊掛部，所述連接部的一端可活動地套設于所述連桿外，另一端與所述吊掛部連接。

7.根據權利要求6所述的吊裝工裝，其特征在于，所述連桿的兩端設置有第二限位部，所述第二限位部用于限制所述吊鉤的所述連接部從所述連桿脫落。

8.根據權利要求1所述的吊裝工裝，其特征在于，所述安裝件還包括第三段，所述第一段、所述第三段以及所述第二段依次連接，且所述第三段的寬度沿所述第一段朝所述第二段的方向逐漸增大。

9.根據權利要求1所述的吊裝工裝，其特征在于，所述第二段設置有吊孔，所述吊孔用于與所述吊裝設備連接。

10.一種電池模組吊裝裝置，其特征在于，包括固定件以及如權利要求1-9任一項所述的吊裝工裝，所述固定件用于放置電池模組，所述固定件設置有吊裝孔，所述吊裝孔與所述吊裝工裝的所述吊鉤固定配合。

技術總結
本技術提供了一種吊裝工裝及電池模組吊裝裝置，涉及電池制造設備技術領域。吊裝工裝包括安裝件、連桿以及吊鉤，安裝件包括相連接的第一段和第二段，第一段的寬度小于第二段的寬度，第二段用于與吊裝設備連接；連桿可滑動地設置于第一段和第二段，且連桿的兩端伸出第二段；吊鉤可活動地設置于連桿并位于第一段或第二段的側部；吊鉤用于在連桿位于第一段的情況下對準待吊裝模組的吊裝孔，并用于在連桿位于第二段的情況下嵌入待吊裝模組的吊裝孔。吊裝工裝可通過吊鉤穩定吊裝并搬運電池模組，避免電池模組在搬運過程中受損；并且吊裝和拆卸方便，保證了搬運效率。

技術研發人員：晉興兵,薛昆,周鵬
受保護的技術使用者：華霆（合肥）動力技術有限公司
技術研發日：20240626
技術公布日：2025/4/28
