本技術涉及周轉設備，特別的涉及一種多棱臺狀物件用周轉托盤。

背景技術：

1、多棱臺是指一個棱錐被平行于它的底面的一個平面所截后，截面與底面之間的幾何形體，目前，多棱臺狀物件多采用與之形狀相匹配的吸塑周轉托盤進行轉運作業。

2、中國專利公開了吸塑托盤(授權公告號為cn211870005u)，本實用新型提供的吸塑托盤提高堆放產品穩定性、避免產品坍塌。

3、由于上述裝置用于提高堆放產品穩定性的加固機構直接固定在吸塑托盤的表面，此時加固機構需要與該吸塑托盤配套使用的，當需要堆放周轉其他規格的物件時，不僅需要制造與之對應的吸塑托盤，還需要同步制造對應數量的加固機構，增加了物件的堆放周轉的成本。

4、因此，提出一種多棱臺狀物件用周轉托盤以解決上述問題。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種多棱臺狀物件用周轉托盤，改善了現有的多棱臺狀物件用周轉托盤堆放周轉成本較高的問題。

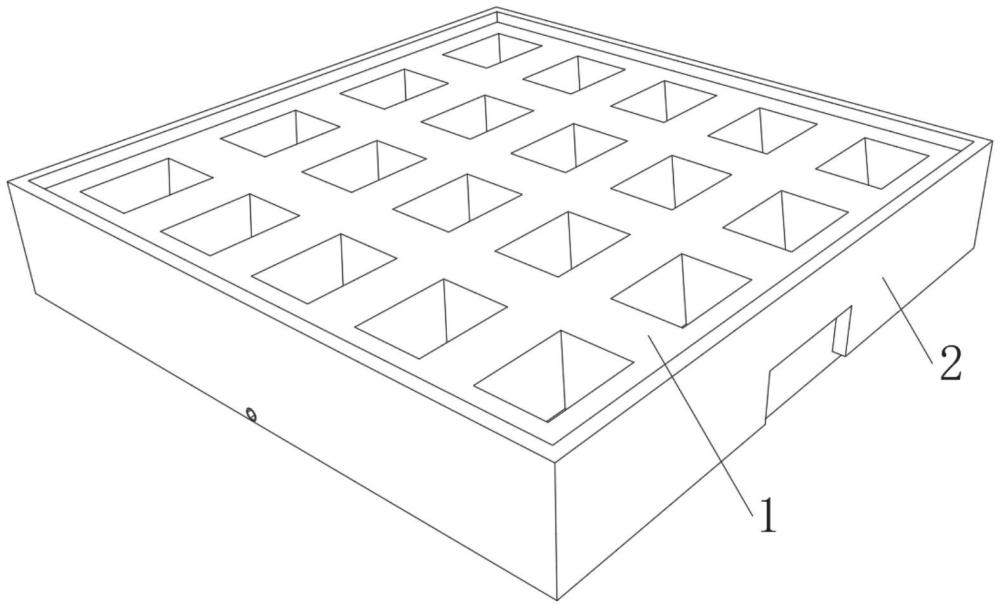

2、本實用新型通過以下技術方案來實現上述目的，一種多棱臺狀物件用周轉托盤，包括：吸塑托盤，所述吸塑托盤的頂部開設有均勻分布的多棱臺狀置物凹槽；周轉裝置，所述吸塑托盤放置于周轉裝置的內部。

3、優選的，所述周轉裝置包括方框，所述方框的頂部開設有方槽，所述吸塑托盤放置于方槽的內部，所述方框的底部開設有環槽，所述方槽最大內徑與環槽的最小內徑均相同，在保有現有具備穩定堆放物件的基礎上，工作人員能夠將吸塑托盤輕松放入周轉裝置或從周轉裝置中取出，當工作人員需要周轉其他物件時，工作人員也只需更換方槽內對應規格的吸塑托盤即可，并不需要工作人員將吸塑托盤連帶周轉裝置一起更換，進而降低了物件的堆放周轉成本。

4、優選的，所述方框的表面開設有均勻分布且均與環槽連通的調節槽，這能夠使工作人員搬運方框時有借力點，使得工作人員能夠輕松搬運。

5、優選的，所述方框的內側滑動連接有方板，所述方板的頂部與吸塑托盤接觸，方板能夠承托吸塑托盤的底部，避免吸塑托盤因受壓過大而彎曲甚至損壞的概率，提高了多棱臺狀物件存放的安全系數。

6、優選的，所述周轉裝置還包括升降機構，所述升降機構包括數量為兩個的螺紋柱，兩個所述螺紋柱相固定連接，兩個所述螺紋柱的相背端均與方框轉動連接，兩個所述螺紋柱表面的螺紋方向相反，所述螺紋柱的表面螺紋連接有螺紋套，所述螺紋套的表面鉸接有連接桿，所述連接桿的表面轉動連接有與方板固定連接的鉸接座，工作人員可通過升降機構將方板調節至對應高度，不僅能夠滿足不同規格吸塑托盤的承托需求，同時這也能夠將方板鎖定在對應高度，以提高方板承托的穩定性。

7、優選的，兩個所述連接桿之間的夾角始終小于一百六十度，兩個所述連接桿之間的夾角開口朝下，這能夠確保方板能夠正常升降，并不會出現兩個連接桿因相互平行而卡在一起的概率。

8、優選的，所述螺紋柱的表面固定連接有軸承，所述軸承嵌入安裝于方框的內部，這不僅能夠限定螺紋柱的位置，同時也能夠降低螺紋柱的旋轉阻力，使得工作人員能夠更加輕松地調節方板的高度。

9、優選的，其中一個所述螺紋柱的一端貫穿至方框的外部，其中一個所述螺紋柱的一端開設有正六邊形凹槽，工作人員可使用與正六邊形凹槽相匹配的正六角扳手進行方板高度的調節作業，降低了工作人員的調節負擔。

10、本實用新型的有益效果是：

11、1、在保有現有具備穩定堆放物件的基礎上，工作人員能夠將吸塑托盤輕松放入周轉裝置或從周轉裝置中取出，當工作人員需要周轉其他物件時，工作人員也只需更換方槽內對應規格的吸塑托盤即可，并不需要工作人員將吸塑托盤連帶周轉裝置一起更換，進而降低了物件的堆放周轉成本；

12、2、方板能夠承托吸塑托盤的底部，避免吸塑托盤因受壓過大而彎曲甚至損壞的概率，提高了多棱臺狀物件存放的安全系數，同時工作人員可通過升降機構將方板調節至對應高度，不僅能夠滿足不同規格吸塑托盤的承托需求，同時這也能夠將方板鎖定在對應高度，以提高方板承托的穩定性。

技術特征：

1.一種多棱臺狀物件用周轉托盤，其特征在于，包括：

2.根據權利要求1所述的一種多棱臺狀物件用周轉托盤，其特征在于：所述方框(21)的表面開設有均勻分布且均與環槽(212)連通的調節槽(213)。

3.根據權利要求1所述的一種多棱臺狀物件用周轉托盤，其特征在于：所述方框(21)的內側滑動連接有方板(22)，所述方板(22)的頂部與吸塑托盤(1)接觸。

4.根據權利要求3所述的一種多棱臺狀物件用周轉托盤，其特征在于：所述周轉裝置(2)還包括升降機構(23)，所述升降機構(23)包括數量為兩個的螺紋柱(231)，兩個所述螺紋柱(231)相固定連接，兩個所述螺紋柱(231)的相背端均與方框(21)轉動連接，兩個所述螺紋柱(231)表面的螺紋方向相反，所述螺紋柱(231)的表面螺紋連接有螺紋套(232)，所述螺紋套(232)的表面鉸接有連接桿(233)，所述連接桿(233)的表面轉動連接有與方板(22)固定連接的鉸接座(234)。

5.根據權利要求4所述的一種多棱臺狀物件用周轉托盤，其特征在于：兩個所述連接桿(233)之間的夾角始終小于一百六十度，兩個所述連接桿(233)之間的夾角開口朝下。

6.根據權利要求4所述的一種多棱臺狀物件用周轉托盤，其特征在于：所述螺紋柱(231)的表面固定連接有軸承(235)，所述軸承(235)嵌入安裝于方框(21)的內部。

7.根據權利要求4所述的一種多棱臺狀物件用周轉托盤，其特征在于：其中一個所述螺紋柱(231)的一端貫穿至方框(21)的外部，其中一個所述螺紋柱(231)的一端開設有正六邊形凹槽(2311)。

技術總結
本技術涉及周轉設備技術領域，具體的說是一種多棱臺狀物件用周轉托盤，包括：吸塑托盤，所述吸塑托盤的頂部開設有均勻分布的多棱臺狀置物凹槽；周轉裝置，所述吸塑托盤放置于周轉裝置的內部；在保有現有具備穩定堆放物件的基礎上，工作人員能夠將吸塑托盤輕松放入周轉裝置或從周轉裝置中取出，當工作人員需要周轉其他物件時，工作人員也只需更換方槽內對應規格的吸塑托盤即可，并不需要工作人員將吸塑托盤連帶周轉裝置一起更換，進而降低了物件的堆放周轉成本。

技術研發人員：馬琳
受保護的技術使用者：蘇州仕通電子科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
