本技術涉及餐廚垃圾處理，具體涉及一種餐廚垃圾雙車卸料裝置。

背景技術：

1、餐廚垃圾是指在餐飲服務業、家庭廚房、食堂等產生的廢棄物，主要由食物殘渣、果皮蔬菜、動植物油脂等組成。這類垃圾具有高水分、高有機質、易腐爛發臭的特點。有效處理餐廚垃圾對環境保護和資源再利用具有重要意義。

2、現有的餐廚垃圾卸料裝置通常包括倉體、設置在倉體頂部的入料口、位于入料口正下方的出料口，一般的，入料口呈上大下小的漏斗狀，從而可以將餐廚垃圾從入料口導向至出料口。因此，該餐廚垃圾卸料裝置通常采用單車道。即使采用雙車道或多車道，該餐廚垃圾卸料裝置的空間利用率也沒有提升。

3、因此，為了解決上述技術問題，有必要研發出一種餐廚垃圾雙車卸料裝置。

技術實現思路

1、為了克服以上不足，本實用新型的目的是提供一種餐廚垃圾雙車卸料裝置，能夠在采用雙車道的情況下，提高儲料的利用率。

2、本申請公開了一種餐廚垃圾雙車卸料裝置，包括：

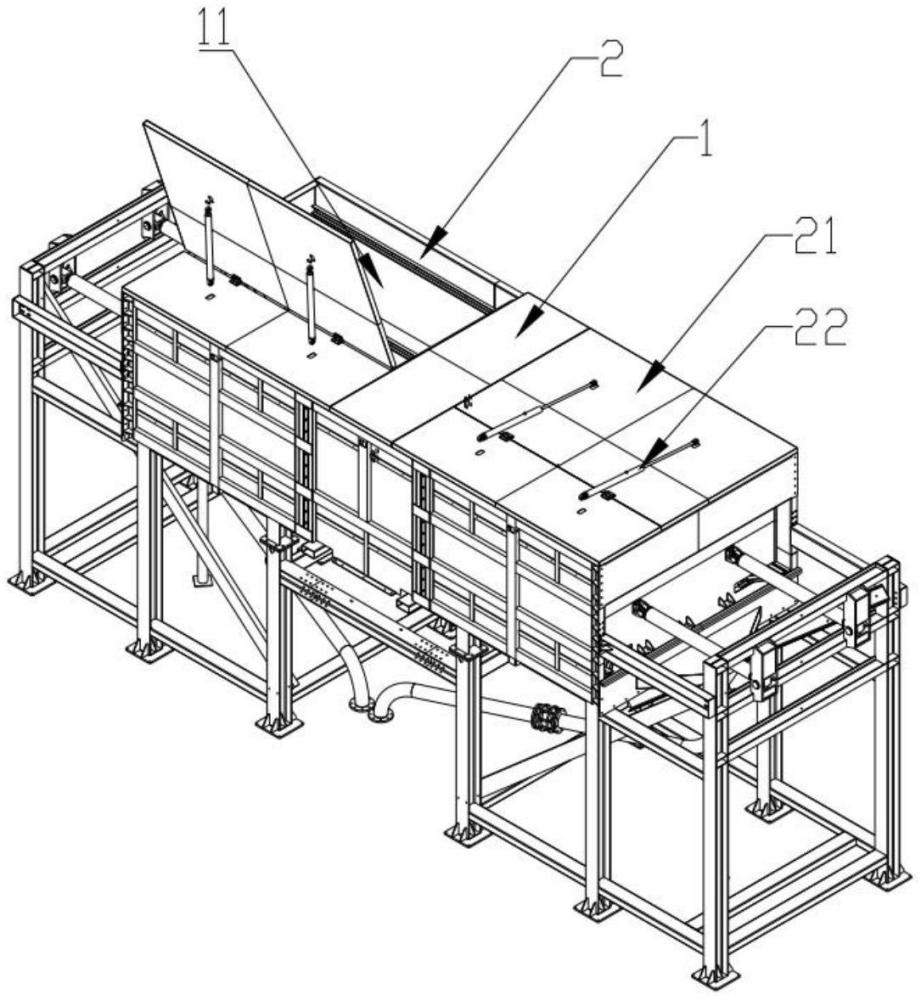

3、倉體，所述倉體具有長度方向和寬度方向，所述倉體的頂部設有兩個沿長度方向并列的入料口，每個所述入料口能夠獨立地實現開啟或關閉；所述倉體的底部設有一個出料口，所述出料口位于兩個所述入料口沿長度方向之間；

4、兩個液壓推板系統，兩個所述液壓推板系統分別沿所述倉體的長度方向位于所述倉體的兩側；

5、任一個所述液壓推板系統包括液壓缸和能對所述倉體的對應側進行密封的推板，所述推板能在液壓缸的驅動下相對所述倉體沿長度方向移動。

6、本實用新型在倉體頂部設置兩個沿長度方向并列的入料口，可以同時容納兩輛垃圾運輸車進行卸料操作，從而顯著提高了卸料效率。每個入料口能夠獨立地實現開啟或關閉，可以根據實際需要單獨控制每個入料口的使用，進一步優化卸料過程。兩個液壓推板系統分別位于倉體的兩側，確保對倉體的側面進行密封。推板在液壓缸的驅動下可以有效推動餐廚垃圾向出料口移動，保證垃圾順利排出。

7、進一步的，上述的餐廚垃圾雙車卸料裝置，所述倉體具有貫通的儲料腔，所述入料口呈敞開與所述儲料腔貫通的矩形槽。矩形槽的設計避免了餐廚垃圾在傾倒時由于內部的擠壓在出料口附近出現架橋的風險。

8、進一步的，上述的餐廚垃圾雙車卸料裝置，所述液壓推板系統還包括若干導軌，所述液壓缸的一端設置在倉體的底座上，所述液壓缸的另一端與推板連接，所述導軌固定在倉體內側，所述推板豎直設置，并且所述推板上設有與導軌相匹配的滑動組件，使得所述推板能夠沿著導軌在倉體內部水平運動。通過設置導軌以保證推板在運行時的平穩，滑動組件與導軌相匹配確保推板能沿著預定的軌跡移動。

9、進一步的，上述的餐廚垃圾雙車卸料裝置，所述液壓缸為兩級液壓裝置。兩級液壓裝置可以提供更大的推力，能有效地推動大量和高密度的餐廚垃圾。

10、進一步的，上述的餐廚垃圾雙車卸料裝置，沿倉體長度方向，所述出料口距離兩個所述入料口之間的距離相同。由于出料口位于兩個入料口之間的中間位置，垃圾從兩個入料口進入后，在液壓推板系統的作用下，可以快速且均勻地集中到出料口。這種設計能夠縮短垃圾從倉體內部到達出料口的路徑，從而提高整體出料效率。

11、進一步的，上述的餐廚垃圾雙車卸料裝置，所述液壓缸與推板的連接點位于所述推板的中心位置。當液壓缸的推力作用在推板的中心位置時，推力能夠均勻地分布到整個推板上，減少偏心負載的風險。這種均勻分布的推力有助于確保推板在運動過程中不會傾斜或卡頓，從而保證平穩運行。

12、進一步的，上述的餐廚垃圾雙車卸料裝置，所述液壓缸用于將推板推動至出料口處。上述設計能保證餐廚垃圾被排除倉體。

13、進一步的，上述的餐廚垃圾雙車卸料裝置，所述液壓缸用于將推板推動至所述出料口與該推板相臨近的邊緣。在液壓推板系統的作用下，餐廚垃圾能夠被完全排出倉體，而不會在出料口附近堆積。

14、進一步的，上述的餐廚垃圾雙車卸料裝置，所述入料口還包括蓋板和升降桿，所述蓋板與倉體之間通過鉸鏈連接，所述升降桿分別與倉體和蓋板鉸接。通過鉸鏈將蓋板與倉體連接，并使用升降桿控制蓋板的開啟和關閉，操作人員可以方便地開啟或關閉入料口，簡化了操作步驟，提高工作效率。

15、進一步的，上述的餐廚垃圾雙車卸料裝置，所述推板底部還設有若干滾輪。由于滾輪減少了推板運動的摩擦力，液壓缸在推動推板時所需的力也相應減小，有助于減輕液壓缸的負荷，延長液壓缸的使用壽命，并提高液壓推板系統的整體效率。

16、本實用新型的有益效果為：

17、(1)本實用新型所述的餐廚垃圾雙車卸料裝置，能夠輕松推動大于20噸以上的物料，達到穩定進料的效果；

18、(2)倉體上設置雙通道進料口，能夠使卸料裝置的使用率達到最大；

19、(3)倉體內部為矩形的儲料腔，并在底部開設出料口，實現物料的平穩移動，避免出現架橋的風險。

技術特征：

1.一種餐廚垃圾雙車卸料裝置，其特征在于，包括：倉體，所述倉體具有長度方向和寬度方向，所述倉體的頂部設有兩個沿長度方向并列的入料口，每個所述入料口能夠獨立地實現開啟或關閉；所述倉體的底部設有一個出料口，所述出料口位于兩個所述入料口沿長度方向之間；兩個液壓推板系統，兩個所述液壓推板系統分別沿所述倉體的長度方向位于所述倉體的兩側；任一個所述液壓推板系統包括液壓缸和能對所述倉體的對應側進行密封的推板，所述推板能在液壓缸的驅動下相對所述倉體沿長度方向移動。

2.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述倉體具有貫通的儲料腔，所述入料口呈敞開與所述儲料腔貫通的矩形槽。

3.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述液壓推板系統還包括若干導軌，所述液壓缸的一端設置在倉體的底座上，所述液壓缸的另一端與推板連接，所述導軌固定在倉體內側，所述推板豎直設置，并且所述推板上設有與導軌相匹配的滑動組件，使得所述推板能夠沿著導軌在倉體內部水平運動。

4.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述液壓缸為兩級液壓裝置。

5.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，沿倉體長度方向，所述出料口距離兩個所述入料口之間的距離相同。

6.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述液壓缸與推板的連接點位于所述推板的中心位置。

7.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述液壓缸用于將推板推動至出料口處。

8.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述液壓缸用于將推板推動至所述出料口與該推板相臨近的邊緣。

9.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述入料口還包括蓋板和升降桿，所述蓋板與倉體之間通過鉸鏈連接，所述升降桿分別與倉體和蓋板鉸接。

10.根據權利要求1所述的餐廚垃圾雙車卸料裝置，其特征在于，所述推板底部還設有若干滾輪。

技術總結
本技術公開了一種餐廚垃圾雙車卸料裝置，包括倉體，所述倉體具有長度方向和寬度方向，所述倉體的頂部設有兩個沿長度方向并列的入料口，每個所述入料口能夠獨立地實現開啟或關閉；所述倉體的底部設有一個出料口，所述出料口位于兩個所述入料口沿長度方向之間；兩個液壓推板系統，兩個所述液壓推板系統分別沿所述倉體的長度方向位于所述倉體的兩側；任一個所述液壓推板系統包括液壓缸和能對所述倉體的對應側進行密封的推板，所述推板能在液壓缸的驅動下相對所述倉體沿長度方向移動。本技術所述的餐廚垃圾雙車卸料裝置，能夠在采用雙車道的情況下，提高儲料的利用率。

技術研發人員：楊正軍,王東平,蔡清守,馬暉
受保護的技術使用者：句容弘源環境有限公司
技術研發日：20240628
技術公布日：2025/4/28
