本技術涉及杯蓋，特別是涉及一種笑臉式直飲杯蓋。

背景技術：

1、目前，奶茶、咖啡等現代飲品已經進入了快速發展階段，相應的飲品包裝市場也呈現出蓬勃的活力。飲品杯蓋在飲品包裝中有著至關重要的角色，為了避免飲品由于杯子搖晃或是翻倒而溢出，通常是采用飲品杯蓋將杯子的杯口密閉。

2、現有的飲料杯蓋外形和結構設計比較單一，存在以下缺陷：

3、第一，密封性不佳，遇到大幅度搖晃波動，仍然存在外溢泄露的風險，造成攜帶的不便，同時也會影響飲用口感；

4、第二，內外氣壓不平衡，增加了用戶打開杯蓋的難度，當用戶飲用飲品時也會收到阻礙，影響了飲用體驗感；

5、第三，外形結構比較單一，不具有辨識性，無法吸引用戶。

6、因此，如何設計杯蓋結構造型，在滿足密封實用的同時還具有更好的觀賞趣味性以吸引用戶，是目前亟待解決的問題。

技術實現思路

1、本實用新型主要解決的技術問題是提供一種笑臉式直飲杯蓋，能夠有效避免杯中液體外溢泄露，保證攜帶的安全便捷，能夠保證杯子內外氣壓的平衡，確保用戶飲用的順暢舒適，設計笑臉狀圖形，簡潔且易于辨識，不僅具有趣味觀賞性，還具有很強的實用性。

2、為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種笑臉式直飲杯蓋，包括：

3、外蓋，能夠蓋住杯子口部，包括邊緣底座和周向隆起部，

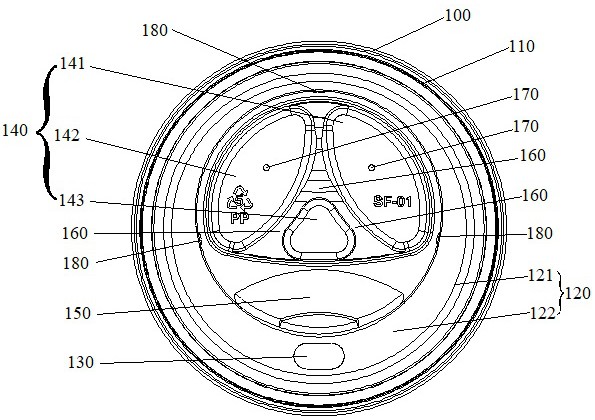

4、其中周向隆起部包括自邊緣底座內周側壁面向上延伸形成的周向環側邊以及由周向環側邊限定的徑向面板，所述徑向面板上設置有溢漏槽、口唇承載槽和直飲開口；

5、內蓋，能夠封住外蓋，包括第一封蓋、第二封蓋和延伸封蓋，其中第一封蓋能夠蓋住溢漏槽，第二封蓋能夠蓋住口唇承載槽，延伸封蓋能夠蓋住直飲開口，

6、所述第一封蓋表面設有兩個對稱的下凹式圓形小缺口，所述圓形小缺口下方中間位置設有一凸鼻，所述凸鼻下方設有下凹式弧形缺口，兩個圓形小缺口、一個凸鼻和一個弧形缺口顯示出笑臉狀。

7、在本實用新型一個較佳實施例中，所述徑向面板邊緣的底部具有一直飲開口，所述徑向面板與邊緣相對的其余區域具有向下凹設的溢漏槽和口唇承載槽。

8、在本實用新型一個較佳實施例中，所述溢漏槽包括兩個對稱的呈橢圓形設置的溢漏槽一和溢漏槽二，所述溢漏槽還包括設于溢漏槽一和溢漏槽二之間呈三角設置的溢漏槽三，三個溢漏槽相接的位置形成凸緣以將三個溢漏槽彼此分隔。

9、在本實用新型一個較佳實施例中，所述溢漏槽一和溢漏槽二上均設有刺穿孔一以實現排氣。

10、在本實用新型一個較佳實施例中，所述溢漏槽一和溢漏槽二之間凸緣的高度高于溢漏槽一與溢漏槽三以及溢漏槽二與溢漏槽三之間的凸緣高度，溢漏槽一和溢漏槽二內的液體能夠流向溢漏槽三。

11、在本實用新型一個較佳實施例中，所述口唇承載槽設于與溢漏槽相對的另一側，該口唇承載槽呈扇形設置。

12、在本實用新型一個較佳實施例中，所述徑向面板的周向邊緣具有徑向突設的抵扣部，該抵扣部能夠限制住內蓋。

13、在本實用新型一個較佳實施例中，所述第一封蓋頂部開設有刺穿孔二，該刺穿孔二與刺穿孔一相通以助于排氣。

14、在本實用新型一個較佳實施例中，所述第一封蓋和第二封蓋相接的位置設置有虛線切痕，該第二封蓋能夠沿著虛線切痕向上翻折，延伸封蓋能夠隨著第二封蓋同步向上翻折。

15、在本實用新型一個較佳實施例中，所述延伸封蓋具有一能夠封扣在直飲開口內的凹扣，延伸封蓋翻折后該凹扣被扣接在凸鼻上。

16、本實用新型的有益效果是：具有可靠的密封性，能夠避免杯中液體外溢泄露，保證攜帶過程的安全便捷，保證杯中液體的口感和清潔度；能夠平衡杯子內外的氣壓，防止杯中液體難以被吸出，同時符合人體工學，確保用戶飲用的順暢舒適；在杯蓋表面設計笑臉狀圖形，簡潔且易于辨識，不僅增加了趣味性和觀賞性，能夠吸引用戶的注意，增強用戶的記憶，還具有很強的實用性。

技術特征：

1.一種笑臉式直飲杯蓋，其特征在于，包括：

2.根據權利要求1所述的笑臉式直飲杯蓋，其特征在于，所述徑向面板邊緣的底部具有一直飲開口，所述徑向面板與邊緣相對的其余區域具有向下凹設的溢漏槽和口唇承載槽。

3.根據權利要求2所述的笑臉式直飲杯蓋，其特征在于，所述溢漏槽包括兩個對稱的呈橢圓形設置的溢漏槽一和溢漏槽二，所述溢漏槽還包括設于溢漏槽一和溢漏槽二之間呈三角設置的溢漏槽三，三個溢漏槽相接的位置形成凸緣以將三個溢漏槽彼此分隔。

4.根據權利要求3所述的笑臉式直飲杯蓋，其特征在于，所述溢漏槽一和溢漏槽二上均設有刺穿孔一以實現排氣。

5.根據權利要求3所述的笑臉式直飲杯蓋，其特征在于，所述溢漏槽一和溢漏槽二之間凸緣的高度高于溢漏槽一與溢漏槽三以及溢漏槽二與溢漏槽三之間的凸緣高度，溢漏槽一和溢漏槽二內的液體能夠流向溢漏槽三。

6.根據權利要求3所述的笑臉式直飲杯蓋，其特征在于，所述口唇承載槽設于與溢漏槽相對的另一側，該口唇承載槽呈扇形設置。

7.根據權利要求1所述的笑臉式直飲杯蓋，其特征在于，所述徑向面板的周向邊緣具有徑向突設的抵扣部，該抵扣部能夠限制住內蓋。

8.根據權利要求4所述的笑臉式直飲杯蓋，其特征在于，所述第一封蓋頂部開設有刺穿孔二，該刺穿孔二與刺穿孔一相通以助于排氣。

9.根據權利要求1所述的笑臉式直飲杯蓋，其特征在于，所述第一封蓋和第二封蓋相接的位置設置有虛線切痕，該第二封蓋能夠沿著虛線切痕向上翻折，延伸封蓋能夠隨著第二封蓋同步向上翻折。

10.根據權利要求9所述的笑臉式直飲杯蓋，其特征在于，所述延伸封蓋具有一能夠封扣在直飲開口內的凹扣，延伸封蓋翻折后該凹扣被扣接在凸鼻上。

技術總結
本技術公開了一種笑臉式直飲杯蓋，包括蓋住杯子口部的外蓋和封住外蓋的內蓋，外蓋包括邊緣底座和周向隆起部，周向隆起部包括自邊緣底座內周側壁面向上延伸形成的周向環側邊以及由周向環側邊限定的徑向面板，徑向面板上有溢漏槽、口唇承載槽和直飲開口；內蓋包括能蓋住溢漏槽、口唇承載槽和直飲開口的第一封蓋、第二封蓋和延伸封蓋，第一封蓋表面有兩個對稱的下凹式圓形小缺口，圓形小缺口下方有一凸鼻，凸鼻下方有下凹式弧形缺口，兩個圓形小缺口、一個凸鼻和一個弧形缺口顯示出笑臉狀。通過上述方式，本技術能夠避免杯中液體外溢泄露，攜帶安全便捷，能平衡內外氣壓，確保用戶飲用的順暢舒適，設計笑臉狀圖形確保趣味觀賞性和實用性。

技術研發人員：賴昭炘
受保護的技術使用者：江蘇上福新材料科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
