本技術屬于汽車零部件加工裝備，具體涉及op20繞線。

背景技術：

1、升降器是汽車門窗玻璃的升降裝置，主要分電動玻璃升降器與手動玻璃升降器兩大類。現在許多轎車門窗玻璃的升降一般都改用按鈕式的電動升降方式，使用電動玻璃升降器。電動玻璃升降器多是由電動機、減速器、導繩、導向板、玻璃安裝托架等組成。因?qū)ЮK的材料或制作工藝方式不同，又分為繩輪式、軟軸式和塑料帶式三種電動玻璃升降器。前二種是用鋼絲繩做為導繩，后一種是用塑料帶做為導繩。

2、繩輪式升降器的繞線操作，對升降器性能的好壞起著至關重要的作用，但是現有工藝中還有很多為人工操作，勞動強度高、生產效率低且制品精度難以滿足。雖然有機械化的設備進行繞線操作，但是卷繞過程中鋼絲松弛，卷繞長度波動較大、精度控制仍然不足，另外卷繞裝置的適配性較差。

3、因此亟需一種能夠使鋼絲有較強的繃緊程度，同時適配多種不同類型的升降器的裝置。

技術實現思路

1、本實用新型的目的是提供op20繞線，以解決現有技術中存在的問題，為實現上述實用新型目的，本實用新型所采用的技術方案是：

2、op20繞線繞線，包括大板，所述大板上設有入線機構和繞線機構，所述入線機構包括用于調節角度的調節端和入線端，所述調節端上設有所述入線端，所述入線端輸出端將繞絲纏繞至繞輪；所述繞線機構輸出端配合轉輪收緊所述繞絲。

3、進一步的，所述大板上設有位移機構，所述位移機構包括固定底板一，所述固定底板一底部固定連接所述大板，頂部平行設置有兩條滑軌一，兩所述滑軌一之間設有氣缸一，所述氣缸一輸出端運動方向平行于所述滑軌一，兩所述滑軌一與固定滑動底板一底部滑動配合，所述滑動底板一固定連接所述氣缸一輸出端；所述滑動底板一頂部平行設置有兩條滑軌二，所述滑軌二平行于所述滑軌一設置，兩所述滑軌二之間設有氣缸二，所述氣缸二輸出端運動方向平行于所述滑軌二；所述滑軌二與滑動底板二底部滑動連接，所述滑動底板二頂部固定設置所述入線機構。

4、進一步的，所述調節端包括固定底板二，所述固定底板二固定設置于所述位移機構上，所述固定底板二上平行設置有兩滑軌三，所述滑軌三可滑動連接滑動底板三底部，所述滑軌三上可滑動連接制動閥，所述制動閥固定連接所述滑動底板三，兩所述滑軌三兩端對稱設有固定塊，兩所述固定塊之間可轉動的設有一平行于所述滑軌三的螺桿，所述螺桿螺紋連接所述滑動底板三底部，所述螺桿其中一端貫穿一所述固定塊并固定連接轉把，所述滑動底板三頂部可轉動的連接連接塊一端，所述連接塊另一端可轉動連接轉動板一面；所述固定底板二遠離所述轉把一端設有轉筒，所述轉筒內可轉動連垂直于所述滑軌三設置的接連桿，所述連桿可轉動連接固定塊一，所述固定塊一固定連接所述轉動板連接所述連接塊的一面，所述轉動板上設有通槽，所述通槽一側設有環形通槽，所述通槽兩端設有對稱設有固定塊二，所述固定塊二螺紋連接轉把二，所述通槽內設有調節座，兩所述轉把二連接所述調節座，所述環形通槽可滑動連接固定把，所述固定把螺紋連接安裝板，所述調節座固定連接所述安裝板，所述安裝板一面可轉動的連接所述轉動板遠離設有固定塊一的一面。

5、進一步的，所述入線端包括安裝板，所述安裝板上平行設有兩滑軌四，兩所述滑軌四之間設有氣缸三，所述氣缸三輸出端運動方向平行于所述滑軌四，所述滑軌四可滑動連接滑動底板四底部，所述氣缸三輸出端固定連接所述滑動底板四，所述滑動底板四頂部設有驅動電機一，所述驅動電機一輸出端連接聯軸器一一端，所述聯軸器一另一端連接轉軸，所述轉軸另一端固定連接入線柱，所述入線柱環面上設有適配所述繞絲的半環槽，所述入線柱遠離所述轉軸一端設有與定位孔配合的定位銷。

6、進一步的，所述繞線機構包括一垂直設置的固定板，所述固定板一端固定連接所述大板，另一端固定連接一垂直設置的氣缸六，所述固定板一面垂直設有兩滑軌五，兩所述滑軌五之間設有氣缸五，所述氣缸五輸出端設有壓片，所述滑軌五可滑動連接滑動底板五底部，所述氣缸六固定連接所述滑動底板五，所述滑動底板五頂部設有驅動電機二，所述驅動電機二輸出端連接聯軸器二一端，所述聯軸器二另一端連接轉軸二一端，所述轉軸二另一端設有適配內花鍵的外花鍵，所述壓片上設有與所述轉軸二可滑動連接的通孔。

7、進一步的，所述大板上設有適配所述的工裝板的通槽，所述工裝板設置于所述通槽上，所述通槽周向上設有適配設置于所述工裝板上的定位孔的定位柱，所述工裝板上設有繞線座，所述工裝板上設有支撐板，所述支撐板上固定設有入線座，所述入線座和所述繞線座上設有工件。

8、進一步的，所述工件包括工件滑軌，所述工件滑軌一端的頂部可轉動設有所述繞輪，另一端的頂部可轉動的設有所述轉輪，所述繞輪和所述轉輪可轉動的設有所述繞絲。

9、進一步的，所述繞輪頂部設有適配定位銷的定位孔，所述繞輪側面設有適配所述繞絲的螺紋槽一，所述轉輪頂部設有適配內花鍵的外花鍵，所述轉輪側面設有適配所述繞絲的螺紋槽二。

10、進一步的，所述支撐板靠近所述繞線座的一側設有導向輪固定板，所述導向輪固定板的一側設有多個導向輪，所述導向輪可轉動的連接所述繞絲，所述工裝板位于所述繞線座和所述入線座之間設有方孔，所述工裝板底部固定設有張緊機構一，所述張緊機構一包括張緊固定板，所述張緊固定板上水平設有氣缸七，所述氣缸七輸出端垂直設有氣缸八，所述氣缸八輸出端設有張緊輪，所述張緊輪穿過所述方孔并與所述繞絲可轉動配合。

11、進一步的，所述大板上設有張緊底板,所述張緊底板上設有無桿氣缸，所述無桿氣缸輸出端運動方向與工件滑軌的長度方向一致，所述無桿氣缸輸出端設有氣缸九，所述氣缸九輸出端設有l(wèi)形塊，所述l形塊內側設有適配工件塊的張緊塊。

12、本實用新型具有以下有益效果：

13、1.①設有入線機構，入線機構包括用于調節入線端角度的調節端，調節端配合位移機構對入線端的位置、俯仰角進行調節，入線端通過調節自身的角度及位置從而讓入線端的入線柱能夠與不同工件的繞輪相互配合，②同時設有能夠調節兩者間距的入線座和繞線座，能夠適配長度不同的工件，通過①②的配合，使整個裝置能夠適配不同類型的工件，大大的增強了裝置的適配性。

14、2.設有入線端，入線端上的入線柱本身能夠在水平上自由活動以達到將操作人員饒接的繞絲繃緊的目的；入線柱能夠通過自身旋轉將繃緊的繞絲饒接在繞輪上，在此過程中，是通過機械操作繃緊繞絲，保證繞絲的繃緊程度，同時不需要人工費力繃緊從而降低勞動強度增加生產速度。

15、3.設有張緊機構一，在操作人員第一次將繞絲饒接于繞輪上時，由于繞絲處于松弛狀態，所以需要張緊機構一上的張緊輪和導向輪之間的配合來繃緊繞絲使得其能夠在繃緊狀態纏繞在轉輪上。

技術特征：

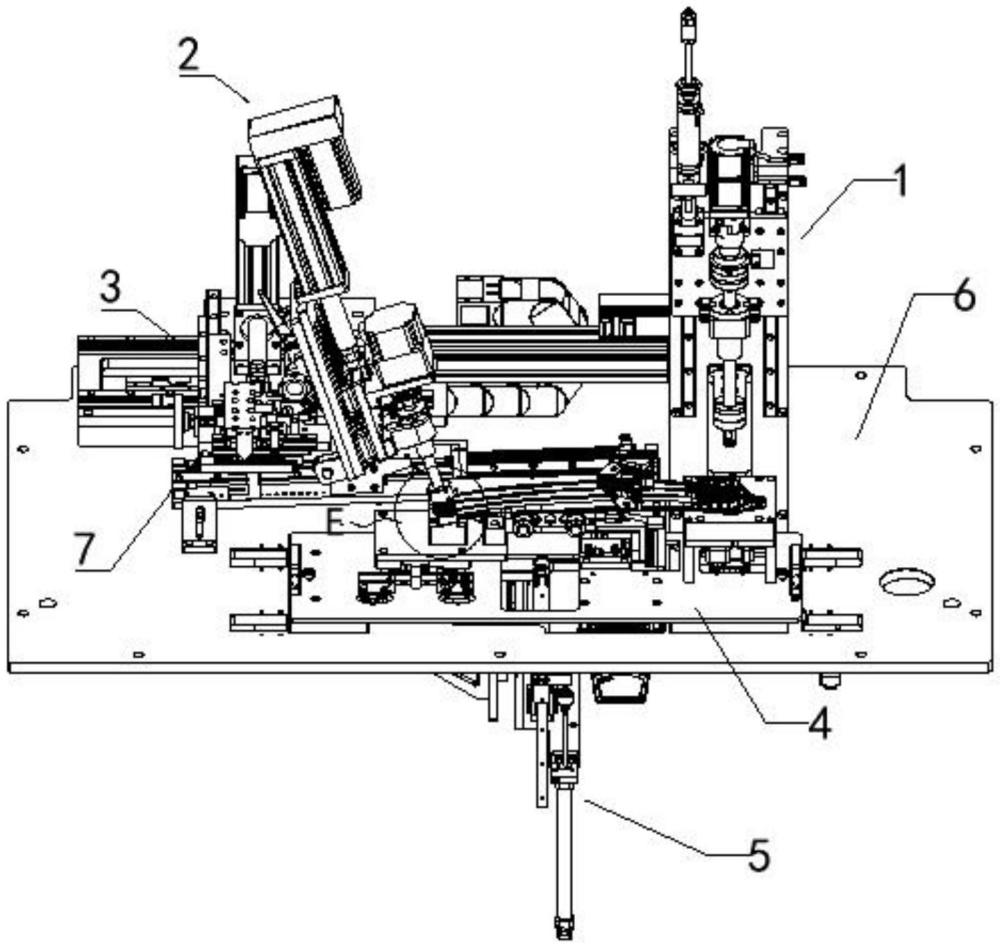

1.op20繞線，其特征在于：包括入線機構（2）和繞線機構（1），所述入線機構（2）包括用于調節角度的調節端和入線端，所述調節端上設有所述入線端，所述入線端輸出端將繞絲（4063）纏繞至繞輪（4062）；所述繞線機構（1）輸出端配合轉輪（4064）收緊所述繞絲（4063）。

2.根據權利要求1所述的op20繞線，其特征在于：還包括大板（6），所述大板（6）上設有位移機構（3），所述位移機構包括固定底板一（301），所述固定底板一（301）底部固定連接所述大板（6），頂部平行設置有兩條滑軌一（303），兩所述滑軌一（303）之間設有氣缸一（302），所述氣缸一（302）輸出端運動方向平行于所述滑軌一（303），兩所述滑軌一（303）與固定滑動底板一（304）底部滑動配合，所述滑動底板一（304）固定連接所述氣缸一（302）輸出端；所述滑動底板一（304）頂部平行設置有兩條滑軌二（305），所述滑軌二（305）平行于所述滑軌一（303）設置，兩所述滑軌二（305）之間設有氣缸二（307），所述氣缸二（307）輸出端運動方向平行于所述滑軌二（305）；所述滑軌二（305）與滑動底板二（306）底部滑動連接，所述滑動底板二（306）頂部固定設置所述入線機構（2）。

3.根據權利要求2所述的op20繞線，其特征在于：所述調節端包括固定底板二（210），所述固定底板二（210）固定設置于所述位移機構（3）上，所述固定底板二（210）上平行設置有兩滑軌三（216），所述滑軌三（216）可滑動連接滑動底板三（214）底部，所述滑軌三（216）上可滑動連接制動閥（217），所述制動閥（217）固定連接所述滑動底板三（214），兩所述滑軌三（216）兩端對稱設有固定塊（212），兩所述固定塊（212）之間可轉動的設有一平行于所述滑軌三（216）的螺桿（213），所述螺桿（213）螺紋連接所述滑動底板三（214）底部，所述螺桿（213）其中一端貫穿一所述固定塊（212）并固定連接轉把（211），所述滑動底板三（214）頂部可轉動的連接連接塊（215）一端，所述連接塊（215）另一端可轉動連接轉動板（221）一面；所述固定底板二（210）遠離所述轉把（211）一端設有轉筒（218），所述轉筒（218）內可轉動連垂直于所述滑軌三（216）設置的接連桿（219），所述連桿（219）可轉動連接固定塊一（220），所述固定塊一（220）固定連接所述轉動板（221）連接所述連接塊（215）的一面，所述轉動板（221）上設有通槽（231），所述通槽（231）一側設有環形通槽（225），所述通槽（231）兩端設有對稱設有固定塊二（223），所述固定塊二（223）螺紋連接轉把二（222），所述通槽（231）內設有調節座（224），兩所述轉把二（222）連接所述調節座（224），所述環形通槽（225）可滑動連接固定把（236），所述固定把（236）螺紋連接安裝板（200），所述調節座（224）固定連接所述安裝板（200），所述安裝板（200）一面可轉動的連接所述轉動板（221）遠離設有固定塊一（220）的一面。

4.根據權利要求1所述的op20繞線，其特征在于：所述入線端包括安裝板（200），所述安裝板（200）上平行設有兩滑軌四（201），兩所述滑軌四（201）之間設有氣缸三（209），所述氣缸三（209）輸出端運動方向平行于所述滑軌四（201），所述滑軌四（201）可滑動連接滑動底板四（202）底部，所述氣缸三（209）輸出端固定連接所述滑動底板四（202），所述滑動底板四（202）頂部設有驅動電機一（203），所述驅動電機一（203）輸出端連接聯軸器一（204）一端，所述聯軸器一（204）另一端連接轉軸（207），所述轉軸（207）另一端固定連接入線柱（208），所述入線柱（208）環面上設有適配所述繞絲（4063）的半環槽（2081），所述入線柱（208）遠離所述轉軸（207）一端設有與定位孔（40621）配合的定位銷（2082）。

5.根據權利要求2所述的op20繞線，其特征在于：所述繞線機構（1）包括一垂直設置的固定板（101），所述固定板（101）一端固定連接所述大板（6），另一端固定連接一垂直設置的氣缸六（102），所述固定板（101）一面垂直設有兩滑軌五（103），兩所述滑軌五（103）之間設有氣缸五（111），所述氣缸五（111）輸出端設有壓片（110），所述滑軌五（103）可滑動連接滑動底板五（104）底部，所述氣缸六（102）固定連接所述滑動底板五（104），所述滑動底板五（104）頂部設有驅動電機二（105），所述驅動電機二（105）輸出端連接聯軸器二（107）一端，所述聯軸器二（107）另一端連接轉軸二（109）一端，所述轉軸二（109）另一端設有適配內花鍵（40641）的外花鍵（112），所述壓片（110）上設有與所述轉軸二（109）可滑動連接的通孔。

6.根據權利要求1所述的op20繞線，其特征在于：還包括大板（6），所述大板（6）上設有適配工裝板（401）的通槽，所述工裝板（401）設置于所述通槽上，所述通槽周向上設有適配設置于所述工裝板（401）上的定位孔的定位柱，所述工裝板（401）上設有繞線座（404），所述工裝板（401）上設有支撐板（403），所述支撐板（403）上固定設有入線座（4032），所述入線座（4032）和所述繞線座（404）上設有工件（406）。

7.根據權利要求6所述的op20繞線，其特征在于：所述工件（406）包括工件滑軌（4061），所述工件滑軌（4061）一端的頂部可轉動設有所述繞輪（4062），另一端的頂部可轉動的設有所述轉輪（4064），所述繞輪（4062）和所述轉輪（4064）可轉動的設有所述繞絲（4063），所述工件滑軌（4061）上滑動設有工件塊（4065）。

8.根據權利要求7所述的op20繞線，其特征在于：所述繞輪（4062）頂部設有適配定位銷（2082）的定位孔（40621），所述繞輪（4062）側面設有適配所述繞絲（4063）的螺紋槽一（40622），所述轉輪（4064）頂部設有適配內花鍵（40641）的外花鍵（112），所述轉輪（4064）側面設有適配所述繞絲（4063）的螺紋槽二（40642）。

9.根據權利要求6所述的op20繞線，其特征在于：所述支撐板（403）靠近所述繞線座（404）的一側設有導向輪固定板（4033），所述導向輪固定板（4033）的一側設有多個導向輪（4034），所述導向輪（4034）可轉動的連接所述繞絲（4063），所述工裝板（401）位于所述繞線座（404）和所述入線座（4032）之間設有方孔（407），所述工裝板（401）底部固定設有張緊機構一（5），所述張緊機構一（5）包括張緊固定板（501），所述張緊固定板（501）上水平設有氣缸七（502），所述氣缸七（502）輸出端垂直設有氣缸八（503），所述氣缸八（503）輸出端設有張緊輪（504），所述張緊輪（504）穿過所述方孔（407）并與所述繞絲（4063）可轉動配合。

10.根據權利要求6所述的op20繞線，其特征在于：還包括張緊裝置，張緊裝置包括張緊底板（701），所述大板（6）上設有所述張緊底板（701）,所述張緊底板（701）上設有無桿氣缸（702），所述無桿氣缸（702）輸出端運動方向與工件滑軌（4061）的長度方向一致，所述無桿氣缸（702）輸出端設有氣缸九（703），所述氣缸九（703）輸出端設有l(wèi)形塊（704），所述l形塊（704）內側設有適配工件塊（4065）的張緊塊（705）。

技術總結
本技術屬于汽車零部件加工裝備技術領域，具體涉及OP20繞線，包括位移機構、調節端、入線端、繞線機構、繞絲和工件；繞絲的兩端固定在工件的轉輪上，然后將繞絲的中間部分饒接在入線端的入線柱上，然后通過調節端和位移機構調節入線端的位置以達到繃緊繞絲和讓入線柱與工件上的繞輪位置適配，再將入線柱上的繞絲通過旋轉帶入工件上的繞輪上，從而將繞絲繃緊在繞輪和轉輪上。

技術研發人員：喻洪江,王正義
受保護的技術使用者：重慶翔睿捷自動化設備股份有限公司
技術研發日：20240709
技術公布日：2025/4/28
