本發明屬于電力電子領域，涉及一種led驅動技術，特別涉及一種驅動控制電路及其驅動控制方法和led驅動器。

背景技術：

1、led燈因其節能、環保、顯色性好等諸多優點而廣泛運用于照明領域。在具體的電路運用中，通過led驅動器向led燈提供穩定的電流來驅動led燈正常工作。

2、而市場上大多led產品在點亮時存在較為嚴重的頻閃。頻閃對人體健康會造成不利影響，因此需要進行無頻閃電路設計。傳統的led驅動器如圖1所示，其實現原理是通過對漏極電壓vdrain進行濾波處理，轉化成穩定的補償電壓vcom，然后通過恒流環運放電路amp，實現負載電流i?led的低紋波。為了進一步降低負載電流i?led中的紋波，補償電壓調節電路的帶寬很慢，這樣會導致led驅動器的去紋波系統動態性能差的問題。結合圖2可知，如在led驅動器啟動時，前級能量變化很快，漏極電壓vdrain上升很快，導致補償電壓vcom會上升過大，i?led*rcs跟隨vcom，故負載電流i?led上出現較大過充，引起燈光閃爍。現有技術提出了一種解決方式，通過增大輸出電容cout的電容值，使漏極電壓vdrain的紋波減小，從而可以提高led驅動器的補償電壓調節環節的帶寬，但這種方法會增加體積和電路尺寸，不利于電路器件的小型化。

3、有鑒于此，需要提供一種新的結構或控制方法，用于解決上述至少部分問題。

技術實現思路

1、針對現有技術中的一個或多個問題，本發明提出了一種驅動控制電路及其驅動控制方法和led驅動器。

2、根據本發明的一個方面，公開了一種驅動控制電路，驅動控制電路用于控制led驅動器中的開關管，所述驅動控制電路包括：

3、檢測電路，其輸入端用以耦接開關管以獲取檢測信號，用于根據表征開關管漏極電壓的檢測信號生成觸發信號，當檢測信號大于預設電壓持續預設時間則控制觸發信號處于第一電平，當檢測信號小于基準電壓則控制觸發信號處于第二電平，預設電壓大于等于基準電壓；

4、補償電壓生成電路，其輸入端耦接檢測電路的輸出端，用于根據觸發信號生成補償電壓；當觸發信號處于第一電平時控制補償電壓進行階躍式增大并以一預設幅度進行變化，當觸發信號由第一電平轉變為第二電平則降低補償電壓變化的幅度；以及

5、驅動電路，其輸入端耦接補償電壓生成電路，用于根據補償電壓生成驅動信號以控制開關管。

6、在一個實施方式中，所述檢測電路包括：

7、比較電路，其第一輸入端用以耦接開關管的漏極，其第二輸入端用以耦接預設電壓端以接收預設電壓，其輸出端輸出比較信號；以及

8、動態檢測電路，其輸入端耦接比較電路的輸出端，用于根據比較信號生成觸發信號。

9、在一個實施方式中，所述補償電壓生成電路包括：

10、補償電壓調節電路，其輸入端用以耦接開關管的漏極，其輸出端用以耦接補償電容的第一端；以及

11、可變電阻，其第一端用以耦接補償電容的第二端，其第二端耦接地；以及

12、電阻控制電路，其第一輸入端耦接檢測電路的輸出端，用于根據觸發信號控制可變電阻的電阻值。

13、在一個實施方式中，所述電阻控制電路的第二輸入端耦接可變電阻的第一端，電阻控制電路用于當觸發信號由第一電平轉變為第二電平后根據可變電阻第一端端電壓調節可變電阻的電阻值。

14、在一個實施方式中，電阻控制電路用于當觸發信號由第一電平轉變為第二電平后逐漸降低可變電阻的電阻值。

15、在一個實施方式中，所述補償電壓生成電路包括：

16、數字補償電路，其第一輸入端用以耦接開關管的漏極，其第二輸入端耦接檢測電路的輸出端，用于將檢測信號進行濾波處理得到處理信號，并根據處理信號和觸發信號生成補償電壓。

17、在一個實施方式中，在觸發信號處于第一電平后，補償電壓以正弦波、鋸齒波或階梯波之中的一種形式進行大小變化。

18、根據本發明的另一個方面，公開了一種led驅動器，所述led驅動器包括如上任一項所述的驅動控制電路，所述驅動控制電路用于控制開關管的開關狀態。

19、根據本發明的又一個方面，公開了一種驅動控制方法，驅動控制方法用于控制驅動控制電路，所述驅動控制方法包括：

20、根據表征開關管漏極電壓的檢測信號生成觸發信號，當檢測信號大于預設電壓持續預設時間則控制觸發信號處于第一電平，當檢測信號小于基準電壓則控制觸發信號處于第二電平，預設電壓大于等于基準電壓；

21、根據觸發信號生成補償電壓；當觸發信號處于第一電平時控制補償電壓進行階躍式增大并以一預設幅度進行變化，當觸發信號由第一電平轉變為第二電平則降低補償電壓變化的幅度；以及

22、根據補償電壓生成驅動信號以控制開關管。

23、在一個實施方式中，驅動控制電路包括可變電阻，可變電阻用以耦接補償電容，所述根據觸發信號生成補償電壓的步驟還包括：當觸發信號由第一電平轉變為第二電平后逐漸降低可變電阻的電阻值。

24、在一個實施方式中，驅動控制電路包括可變電阻，可變電阻用以耦接補償電容，所述根據觸發信號生成補償電壓的步驟還包括：當觸發信號由第一電平轉變為第二電平后根據可變電阻第一端端電壓調節可變電阻的電阻值。

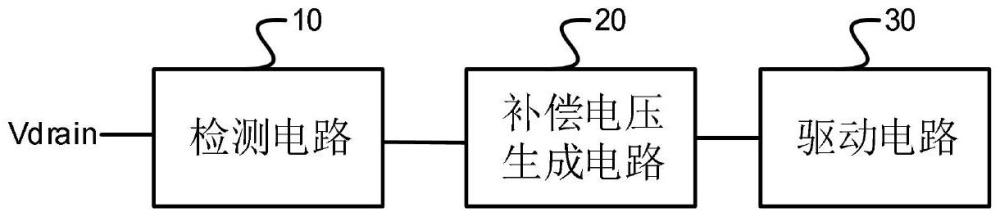

25、本發明提出了一種驅動控制電路及其驅動控制方法和led驅動器。驅動控制電路用于控制led驅動器中的開關管，驅動控制電路包括檢測電路、補償電壓生成電路和驅動電路。檢測電路的輸入端用以耦接開關管以獲取檢測信號，檢測電路用于根據表征開關管漏極電壓的檢測信號生成觸發信號，當檢測信號大于預設電壓持續預設時間則控制觸發信號處于第一電平，當檢測信號小于基準電壓則控制觸發信號處于第二電平。其中，預設電壓大于等于基準電壓。補償電壓生成電路的輸入端耦接檢測電路的輸出端，補償電壓生成電路用于根據觸發信號生成補償電壓；當觸發信號處于第一電平時控制補償電壓進行階躍式增大并以一預設幅度進行變化，當觸發信號由第一電平轉變為第二電平則降低補償電壓變化的幅度。驅動電路的輸入端耦接補償電壓生成電路，驅動電路用于根據補償電壓生成驅動信號以控制開關管。本發明提出的一種驅動控制電路及其驅動控制方法和led驅動器，有效解決了led驅動器啟動階段或前級電流突增等情況時的頻閃問題，且無需增大輸出電容的電容值，降低了器件的成本和體積。

技術特征：

1.一種驅動控制電路，用于控制led驅動器中的開關管，其特征在于，所述驅動控制電路包括：

2.如權利要求1所述的驅動控制電路，其特征在于，所述檢測電路包括：

3.如權利要求1所述的驅動控制電路，其特征在于，所述補償電壓生成電路包括：

4.如權利要求3所述的驅動控制電路，其特征在于，所述電阻控制電路的第二輸入端耦接可變電阻的第一端，電阻控制電路用于當觸發信號由第一電平轉變為第二電平后根據可變電阻第一端端電壓調節可變電阻的電阻值。

5.如權利要求3所述的驅動控制電路，其特征在于，電阻控制電路用于當觸發信號由第一電平轉變為第二電平后逐漸降低可變電阻的電阻值。

6.如權利要求1所述的驅動控制電路，其特征在于，所述補償電壓生成電路包括：

7.如權利要求6所述的驅動控制電路，其特征在于，在觸發信號處于第一電平后，補償電壓以正弦波、鋸齒波或階梯波之中的一種形式進行大小變化。

8.一種led驅動器，其特征在于，所述led驅動器包括如權利要求1-7任一項所述的驅動控制電路，所述驅動控制電路用于控制開關管的開關狀態。

9.一種驅動控制方法，用于控制驅動控制電路，其特征在于，所述驅動控制方法包括：

10.如權利要求9所述的驅動控制方法，其特征在于，驅動控制電路包括可變電阻，可變電阻用以耦接補償電容，所述根據觸發信號生成補償電壓的步驟還包括：當觸發信號由第一電平轉變為第二電平后逐漸降低可變電阻的電阻值。

11.如權利要求9所述的驅動控制方法，其特征在于，驅動控制電路包括可變電阻，可變電阻用以耦接補償電容，所述根據觸發信號生成補償電壓的步驟還包括：當觸發信號由第一電平轉變為第二電平后根據可變電阻第一端端電壓調節可變電阻的電阻值。

技術總結
本發明提出了一種驅動控制電路及其驅動控制方法和LED驅動器。其中，驅動控制電路包括檢測電路、補償電壓生成電路和驅動電路。檢測電路的輸入端用以耦接開關管以獲取檢測信號，檢測電路用于根據表征開關管漏極電壓的檢測信號生成觸發信號，當檢測信號大于預設電壓持續預設時間則控制觸發信號處于第一電平，當檢測信號小于基準電壓則控制觸發信號處于第二電平。補償電壓生成電路的輸入端耦接檢測電路，補償電壓生成電路用于根據觸發信號生成補償電壓。驅動電路用于根據補償電壓生成驅動信號。本發明提出的一種驅動控制電路及其驅動控制方法和LED驅動器，有效解決了LED驅動器啟動階段或前級電流突增等情況時的頻閃問題，且無需增大輸出電容的電容值。
