本發明涉及貨物存儲，具體為一種立體倉庫用的紙箱堆垛裝置。

背景技術：

1、紙箱因其重量輕、成本低、易加工、便于儲存和運輸?shù)忍攸c(diǎn)，被廣泛應用于食品、飲料、家用電器、醫藥、日用品、化妝品、機電等產品的包裝中，隨著電商、物流行業的蓬勃發展，紙箱的需求量不斷增長，進而推動了紙箱堆垛裝置的市場需求。

2、然而在紙箱堆垛的過程中，紙箱在受到機械的推動后易出現歪斜和倒塌的問題，同時在紙箱被堆垛之后需要通過機械將堆垛后的紙箱從堆垛裝置中取出，然而在取出紙箱時容易使得紙箱受到自身慣性的影響，而導致紙箱二次傾斜以及倒塌，從而導致搬運安全隱患和物流效率低下。

技術實現思路

1、發明的目的在于提供主題，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種立體倉庫用的紙箱堆垛裝置，包括底座，所述底座的一端固定安裝有限位板，所述底座的下端固定安裝有氣管，所述氣管的兩側均連接有轉折管，每個所述轉折管靠近底座的一側均設有用于矯正紙箱的矯正結構；

3、所述底座的下端設置有四個電推桿一，每個所述電推桿一的輸出端均貫穿底座的上表面，每個所述電推桿一的輸出端共同固定安裝有底板，所述底板的下端設置有能夠滑動的電推桿二，所述電推桿二的輸出端固定安裝有能夠推動紙箱的推動結構，所述底板的上端貫穿開設有通槽一，所述電推桿二輸出端的外側壁上安裝有l(wèi)形推板一，且l形推板一與通槽一滑動連接同時能夠推動擋板旋轉；

4、所述電推桿二遠離輸出端的一側固定安裝有扭簧軸，所述扭簧軸的兩側轉動連接有兩個轉動板，所述底板的上端開設有供轉動板活動的通槽二，所述底座的一側設置有擋板，所述擋板的一側開設有與轉動板滑動連接的滑槽二，所述擋板下端的兩側均轉動連接有滑輪，所述滑輪的外側壁滑動連接有滑軌，且滑軌與底座的外側壁固定連接，所述底座遠離限位板的一側放置有墊板，所述擋板靠近l形推板一的一側開設有通槽三，所述通槽三的下槽口處安裝有與墊板相抵觸的圓弧擋片。

5、優選的，矯正結構包括活塞管，所述活塞管固定連接在轉折管靠近底座的一側，所述轉折管的腔內滑動連接有連接柱一，且連接柱一與底座的外側壁滑動連接，所述連接柱一靠近活塞管的一側固定安裝有活塞一，所述底座的兩側還滑動連接有兩個連接柱二，同一側的所述連接柱二與連接柱一之間共同固定安裝有矯正板。

6、優選的，所述底座的腔內開設有空腔，所述空腔的內腔底轉動連接有剪刀軸，所述剪刀軸的外側壁安裝有兩組交錯的連接桿，每個所述連接桿的兩端均滑動連接有滑動桿，且滑動桿均與位置對應的連接柱二以及連接柱一轉動連接。

7、優選的，推動結構包括推塊，所述推塊一側固定安裝有兩根與限位板滑動連接的定位柱一，所述推塊的下端固定安裝有滑桿，所述滑桿的外側壁套設有滑塊，且滑塊與電推桿二的輸出端固定連接。

8、優選的，所述氣管靠近擋板的一側固定安裝有活塞筒，所述底座的下端固定安裝有電推桿三，且電推桿三的輸出端能夠延伸至活塞筒的腔內，所述電推桿三的輸出端固定安裝有活塞二，所述電推桿三輸出端的外側壁上固定安裝有l(wèi)形推板二。

9、優選的，所述擋板的一側開設有滑槽三，所述滑槽三的腔內固定安裝有限位柱，所述限位柱的外側壁上滑動連接有推料板，所述限位柱的外側壁上套設有與推料板抵觸的彈簧，所述推料板遠離底座的一端固定安裝有滑動板，且滑動板能夠與電推桿一相接觸。

10、優選的，所述電推桿二的兩側固定安裝有定位板，所述底板的下端固定安裝有能夠與定位板滑動連接的定位柱二，所述定位柱二的外側壁上套設有與定位板抵觸的復位簧。

11、優選的，所述底座靠近限位板的一側放置有傳送架一，所述傳送架一上套設有傳送帶一，所述傳送帶一的上端放置有紙箱，所述傳送架一的下端固定安裝有凸塊，所述凸塊的一側設置有按壓開關，所述底座靠近擋板的一側放置有傳送架二，所述傳送架二上套設有傳送帶二，所述定位柱一遠一端固定安裝有能夠與按壓開關相抵觸的連接板。

12、與現有技術相比，本發明的有益效果是：

13、1、在紙箱落入兩個矯正板之間的時候，電推桿三便會推動活塞二在活塞筒的內部滑動，通過氣壓的推動使得兩側的矯正板同步向底座的方向滑動，使得在被推塊推動的紙箱能夠被限位，避免在被推動的過程中紙箱向遠離底座的方向滑動，導致錯位；

14、2、通過電推桿二活動復位使得l形推板一與圓弧擋片的弧邊相抵觸同時推動墊板、擋板以及轉動板圍繞扭簧軸旋轉，滑輪會圍繞著滑軌進行弧線運動，在轉動板旋轉的過程中會推動底板上端堆垛的紙箱進行旋轉，通過紙箱自身的重力使得紙箱向轉動板以及墊板的一側滑動聚攏，從而實現對堆垛后的紙箱二次矯正，同時讓紙箱能夠快速脫離堆垛倉內；

15、3、接著當電推桿三推動活塞二后進行復位時，l形推板二會開始向遠離活塞筒的方向滑動，此時原本橫向放置的滑動板會豎直放置，使得l形推板二滑動的過程中能夠與滑動板相抵觸，并且推動滑動板向遠離底座的方向滑動，滑動板滑動的過程中推料板會將電推桿二推至傳送帶二的上方，接著工作人員便可再次將嶄新的墊板插入擋板的一側，提高了工作效率。

技術特征：

1.一種立體倉庫用的紙箱堆垛裝置，包括底座（1），其特征在于：所述底座（1）的一端固定安裝有限位板（45），所述底座（1）的下端固定安裝有氣管（3），所述氣管（3）的兩側均連接有轉折管（2），每個所述轉折管（2）靠近底座（1）的一側均設有用于矯正紙箱（25）的矯正結構；

2.根據權利要求1所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：矯正結構包括活塞管（29），所述活塞管（29）固定連接在轉折管（2）靠近底座（1）的一側，所述轉折管（2）的腔內滑動連接有連接柱一（31），且連接柱一（31）與底座（1）的外側壁滑動連接，所述連接柱一（31）靠近活塞管（29）的一側固定安裝有活塞一（30），所述底座（1）的兩側還滑動連接有兩個連接柱二（35），同一側的所述連接柱二（35）與連接柱一（31）之間共同固定安裝有矯正板（36）。

3.根據權利要求2所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：所述底座（1）的腔內開設有空腔（28），所述空腔（28）的內腔底轉動連接有剪刀軸（32），所述剪刀軸（32）的外側壁安裝有兩組交錯的連接桿（33），每個所述連接桿（33）的兩端均滑動連接有滑動桿（34），且滑動桿（34）均與位置對應的連接柱二（35）以及連接柱一（31）轉動連接。

4.根據權利要求1所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：推動結構包括推塊（20），所述推塊（20）一側固定安裝有兩根與限位板（45）滑動連接的定位柱一（21），所述推塊（20）的下端固定安裝有滑桿（19），所述滑桿（19）的外側壁套設有滑塊（18），且滑塊（18）與電推桿二（6）的輸出端固定連接。

5.根據權利要求1所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：所述氣管（3）靠近擋板（14）的一側固定安裝有活塞筒（46），所述底座（1）的下端固定安裝有電推桿三（47），且電推桿三（47）的輸出端能夠延伸至活塞筒（46）的腔內，所述電推桿三（47）的輸出端固定安裝有活塞二（48），所述電推桿三（47）輸出端的外側壁上固定安裝有l(wèi)形推板二（8）。

6.根據權利要求5所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：所述擋板（14）的一側開設有滑槽三（41），所述滑槽三（41）的腔內固定安裝有限位柱（42），所述限位柱（42）的外側壁上滑動連接有推料板（40），所述限位柱（42）的外側壁上套設有與推料板（40）抵觸的彈簧（43），所述推料板（40）遠離底座（1）的一端固定安裝有滑動板（39），且滑動板（39）能夠與電推桿一（4）相接觸。

7.根據權利要求1所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：所述電推桿二（6）的兩側固定安裝有定位板（51），所述底板（5）的下端固定安裝有能夠與定位板（51）滑動連接的定位柱二（52），所述定位柱二（52）的外側壁上套設有與定位板（51）抵觸的復位簧（53）。

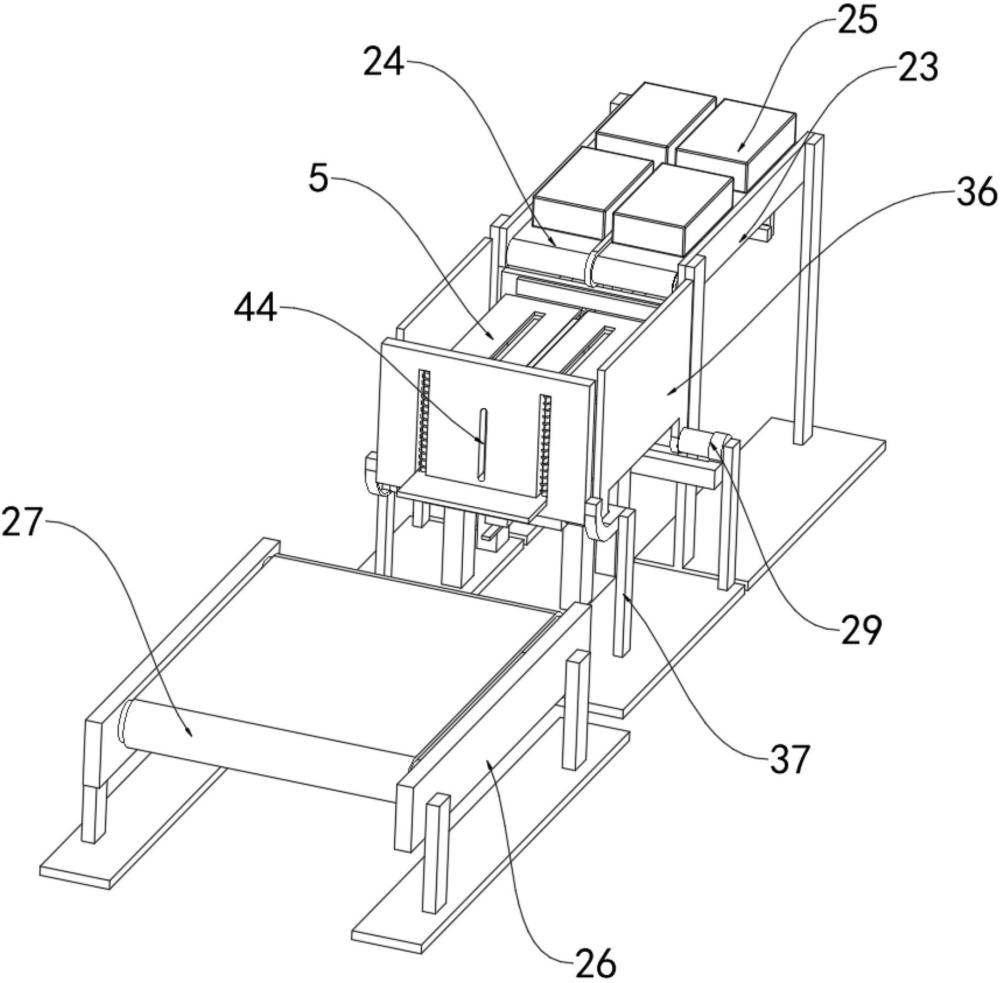

8.根據權利要求4所述的一種立體倉庫用的紙箱堆垛裝置，其特征在于：所述底座（1）靠近限位板（45）的一側放置有傳送架一（23），所述傳送架一（23）上套設有傳送帶一（24），所述傳送帶一（24）的上端放置有紙箱（25），所述傳送架一（23）的下端固定安裝有凸塊（49），所述凸塊（49）的一側設置有按壓開關（50），所述底座（1）靠近擋板（14）的一側放置有傳送架二（26），所述傳送架二（26）上套設有傳送帶二（27），所述定位柱一（21）遠一端固定安裝有能夠與按壓開關（50）相抵觸的連接板（22）。

技術總結
本發明涉及貨物存儲技術領域，具體為一種立體倉庫用的紙箱堆垛裝置，包括底座，所述底座的一端固定安裝有限位板，所述底座的下端固定安裝有氣管，所述氣管的兩側均連接有轉折管，每個所述轉折管靠近底座的一側均設有用于矯正紙箱的矯正結構，所述底座的下端設置有四個電推桿一，每個所述電推桿一的輸出端均貫穿底座的上表面，每個所述電推桿一的輸出端共同固定安裝有底板，所述底板的下端設置有能夠滑動的電推桿二，本發明通過將擋板墊板以及轉動板圍繞扭簧軸轉動，使得將堆垛后的紙箱橫向放置，避免了在移動紙箱的過程中產生的慣性傾倒的問題，同時能夠?qū)埾涠讯馐褂玫耐斜P快速替換，提高了工作效率。

技術研發人員：曹興
受保護的技術使用者：南通市通州區興星紙箱有限公司
技術研發日：
技術公布日：2025/4/24
