本發明涉及線纜收放，具體涉及一種礦山井下電動裝運機的放纜限位裝置及其使用方法。

背景技術：

1、礦山井下電動裝運機是一種專門用于礦山井下物料裝載、運輸和卸載的電動設備，廣泛應用于金屬礦、非金屬礦以及煤礦等井下開采作業中，當電動裝運機在礦山井下工作時，根據需要將電纜從卷筒中放出，以保證設備在移動時能夠持續獲得電力供應。

2、放纜過程中放纜限位裝置是一種重要的安全裝置，用于防止電纜放完后設備繼續運行導致電纜拉斷，當時目前的放纜裝置僅是依靠液壓控制或者是放纜補償同步器及收纜同步器，完全依賴于機器的操作，當時機器出現失靈狀況下，無法及時停止放纜，造成危險。

技術實現思路

1、為了克服現有技術的不足，本發明提供一種礦山井下電動裝運機的放纜限位裝置及其使用方法，當液壓控制或者是放纜補償同步器及收纜同步器出現故障，無法及時對放纜輪進行放纜時，切斷電機運作，握住限位把手，使第一旋轉軸無法旋轉，同時踩壓限位腳踏，使銜接板同時也對第一旋轉軸進行旋轉限位，繼而實現放纜輪的旋轉限位，避免了放纜輪繼續轉動，導致線纜斷裂的現象，提升了安全性。

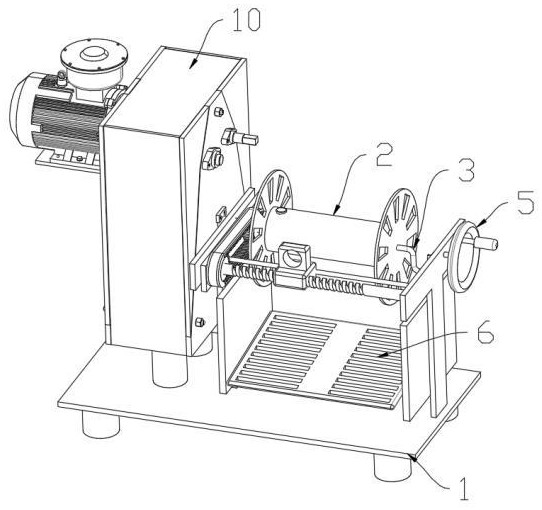

2、為解決上述技術問題，本發明提供如下技術方案：一種礦山井下電動裝運機的放纜限位裝置，包括基座、放纜組件、限位組件和動力單元，基座設置于電動裝運機的尾座上，放纜組件包括設置于基座上的放纜輪，放纜輪兩端分別插接有第一旋轉軸和第二旋轉軸，限位組件包括與第一旋轉軸相連接的限位把手以及控制第一旋轉軸旋轉的限位腳踏；

3、其中，隨著動力單元驅動放纜輪旋轉進行放纜，通過限位把手和限位腳踏同時對第一旋轉軸進行限位，實現放纜輪的終止。

4、作為本發明的一種優選技術方案，放纜組件還包括設置于基座上的支撐框架，放纜輪設置于支撐框架內，第一旋轉軸和第二旋轉軸分別插接于支撐框架上，限位把手設置于支撐框架外側。

5、作為本發明的一種優選技術方案，第一旋轉軸位于支撐框架內一端向外延伸有凹部，凹部?jī)?nèi)設置有銜接板，銜接板另一端與限位踏板轉動連接。

6、作為本發明的一種優選技術方案，支撐框架內還設置有轉桿，限位踏板安裝于轉桿上。

7、作為本發明的一種優選技術方案，動力組件包括設置于基座上的殼體，殼體外側設置有電機，電機動力輸出端延伸至殼體內連接有第三旋轉軸，第三旋轉軸上設置有第一齒輪，殼體內插接有第四旋轉軸，第四旋轉軸上設置有與第一齒輪相嚙合的第二齒輪。

8、作為本發明的一種優選技術方案，第四旋轉軸上還設置有第三齒輪，殼體內居中插接有第五旋轉軸，第五旋轉軸上套接有與第三齒輪相嚙合的第四齒輪，且第五旋轉軸延伸至殼體外與第二旋轉軸相連接。

9、作為本發明的一種優選技術方案，第四旋轉軸朝向殼體一側還設置有棘輪，殼體內設置有連桿，連桿上設置有撥片，撥片與棘輪相卡接。

10、作為本發明的一種優選技術方案，支撐框架內還設置有調節組件，調節組件包括設置于第二旋轉軸上的第五齒輪，第五齒輪外側套接有傳動帶，傳動帶另一端嚙合有第六齒輪

11、作為本發明的一種優選技術方案，第六齒輪內插接有螺桿，螺桿上設置有移動座，且螺桿另一端與支撐框架內壁相連接，移動座朝向放纜輪一側設置有調節板，調節板與放纜輪表面電纜相抵接，支撐框架內設置有橫桿，橫桿同時貫穿移動座。

12、一種礦山井下電動裝運機的放纜限位裝置的使用方法，具體步驟如下：

13、s1、待電動裝運機在礦山井下進行作業時，啟動電機，電機動力輸出端驅動第三旋轉軸轉動，帶動第一齒輪旋轉，通過第一齒輪與第二齒輪相嚙合，帶動第四旋轉軸轉動，使得第三齒輪轉動，通過第三齒輪與第四齒輪嚙合，驅動第五旋轉軸轉動，繼而帶動第二旋轉軸的旋轉；

14、s2、第二旋轉軸轉動，帶動放纜輪轉動，第一旋轉軸旋轉跟隨著轉動，并在銜接板的銜接下，驅動限位腳踏在轉桿上呈前后擺動，放纜輪根據電動裝運機在礦山井下行走的距離進行放纜；

15、s3、放纜過程中，隨著第二轉軸帶動第五齒輪轉動，驅動傳動帶傳動，使第六齒輪轉動，讓螺桿跟隨旋轉，隨著移動座沿橫桿的長度方向進行移動，將旋轉運動轉化為線性運動，使移動座跟隨移動，并讓調節板跟隨放纜方向?qū)﹄娎|進行按壓；

16、s4、當緊急制動時，切斷電機運作，握住限位把手，使第一旋轉軸無法旋轉，同時踩壓限位腳踏，使銜接板同時也對第一旋轉軸進行旋轉限位，繼而實現放纜輪的旋轉限位。

17、與現有技術相比，本發明能達到的有益效果是：當液壓控制或者是放纜補償同步器及收纜同步器出現故障，無法及時對放纜輪進行放纜時，切斷電機運作，握住限位把手，使第一旋轉軸無法旋轉，同時踩壓限位腳踏，使銜接板同時也對第一旋轉軸進行旋轉限位，繼而實現放纜輪的旋轉限位，避免了放纜輪繼續轉動，導致線纜斷裂的現象，提升了安全性。

技術特征：

1.一種礦山井下電動裝運機的放纜限位裝置，其特征在于，包括基座、放纜組件、限位組件和動力單元，基座設置于電動裝運機的尾座上，放纜組件包括設置于基座上的放纜輪，放纜輪兩端分別插接有第一旋轉軸和第二旋轉軸，限位組件包括與第一旋轉軸相連接的限位把手以及控制第一旋轉軸旋轉的限位腳踏；

2.根據權利要求1所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：放纜組件還包括設置于基座上的支撐框架，放纜輪設置于支撐框架內，第一旋轉軸和第二旋轉軸分別插接于支撐框架上，限位把手設置于支撐框架外側。

3.根據權利要求2所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：第一旋轉軸位于支撐框架內一端向外延伸有凹部，凹部?jī)?nèi)設置有銜接板，銜接板另一端與限位踏板轉動連接。

4.根據權利要求3所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：支撐框架內還設置有轉桿，限位踏板安裝于轉桿上。

5.根據權利要求4所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：動力組件包括設置于基座上的殼體，殼體外側設置有電機，電機動力輸出端延伸至殼體內連接有第三旋轉軸，第三旋轉軸上設置有第一齒輪，殼體內插接有第四旋轉軸，第四旋轉軸上設置有與第一齒輪相嚙合的第二齒輪。

6.根據權利要求5所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：第四旋轉軸上還設置有第三齒輪，殼體內居中插接有第五旋轉軸，第五旋轉軸上套接有與第三齒輪相嚙合的第四齒輪，且第五旋轉軸延伸至殼體外與第二旋轉軸相連接。

7.根據權利要求6所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：第四旋轉軸朝向殼體一側還設置有棘輪，殼體內設置有連桿，連桿上設置有撥片，撥片與棘輪相卡接。

8.根據權利要求7所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：支撐框架內還設置有調節組件，調節組件包括設置于第二旋轉軸上的第五齒輪，第五齒輪外側套接有傳動帶，傳動帶另一端嚙合有第六齒輪。

9.根據權利要求8所述的礦山井下電動裝運機的放纜限位裝置，其特征在于：第六齒輪內插接有螺桿，螺桿上設置有移動座，且螺桿另一端與支撐框架內壁相連接，移動座朝向放纜輪一側設置有調節板，調節板與放纜輪表面電纜相抵接，支撐框架內設置有橫桿，橫桿同時貫穿移動座。

10.一種礦山井下電動裝運機的放纜限位裝置的使用方法，其特征在于：應用于權利要求9所述的礦山井下電動裝運機的放纜限位裝置，

技術總結
本發明涉及線纜收放技術領域，具體涉及一種礦山井下電動裝運機的放纜限位裝置及其使用方法，包括基座、放纜組件、限位組件和動力單元，基座設置于電動裝運機的尾座上，放纜組件包括設置于基座上的放纜輪，放纜輪兩端分別插接有第一旋轉軸和第二旋轉軸，限位組件包括與第一旋轉軸相連接的限位把手以及控制第一旋轉軸旋轉的限位腳踏，隨著動力單元驅動放纜輪旋轉進行放纜，通過限位把手和限位腳踏同時對第一旋轉軸進行限位，實現放纜輪的終止。切斷電機運作，握住限位把手，使第一旋轉軸無法旋轉，同時踩壓限位腳踏，使銜接板同時也對第一旋轉軸進行旋轉限位，繼而實現放纜輪的旋轉限位，避免了放纜輪繼續轉動，導致線纜斷裂的現象，提升了安全性。

技術研發人員：邊茜,房鑫,付麗麗,王富貴,焦智才
受保護的技術使用者：淄博廣梓機械有限公司
技術研發日：
技術公布日：2025/4/28
