本發明涉及擠出模頭分配器，尤其是涉及一種在線無級調節表層原料寬度的共擠分配器。

背景技術：

1、芯棒分配器屬于多層共擠復合產品，適用于板片材膜的生產，意在實現不停機調節兩表層的復合均勻性及面層寬幅，分配器在復合過程中，要求將多種不同的原料按一定的規律復合在一起，適用于生產板材及片材膜。目前芯棒分配器很難一次性調節來實現各層比例的均勻，主要通過停機更換芯棒的方式來實現兩表層的復合均勻性及面層寬幅，使用場景單一，并且在調節過程中考慮到不同原料在復合過程流動性變化等因素需要多次調節，期間容易出現如圖1和圖2等所示情況的制品，在此過程中，多次停機調節的原料浪費較多且周期很長。

技術實現思路

1、針對上述問題，本發明旨在提供一種在線無級調節表層原料寬度的共擠分配器，其能將a料均勻復合在b料兩側表面，并且實現不停機無級調節a料的寬度。

2、本發明的技術方案是一種在線無級調節表層原料寬度的共擠分配器，其特征在于：包括從后往前依次連接的主機進料塊、主機體和出料板，所述主機進料塊內豎向設置有b料進料通道，所述主機體內豎向設置有復合通道，所述出料板上豎向設置有擠出通道，上述三個通道相對應且首尾連通，所述主機體前側面橫向向內設置有左右兩個芯棒安裝孔，兩個芯棒安裝孔分別位于復合通道左右兩側并與之相互連通，芯棒插入芯棒安裝孔內安裝，芯棒蓋板連接在主機體前側面對芯棒前端面軸向定位，所述芯棒前端頭穿出芯棒蓋板，所述主機體后側面左右區域?qū)?yīng)設置有兩個a料進料通道，所述芯棒后端面設置有與a料進料通道連通的a料通道，所述芯棒位于復合通道兩外側區域設置有環切芯棒的漸變槽，其寬度由一側向另一側旋轉時逐漸增大，a料通道連通其最窄處位置；通過旋轉芯棒控制漸變槽不同的寬度對應復合通道表層，從而實現特定寬度的a料復合在b料表面。

3、優選的，所述漸變槽的形狀關于芯棒中心截面對稱，所述芯棒上的漸變槽從最窄端到最寬端相隔180°，且中間寬度呈平緩漸變的方式過渡。

4、優選的，所述芯棒前端頭穿出芯棒蓋板的部分為供扳手卡合的外六角結構。

5、優選的，所述芯棒蓋板外側面環繞芯棒區域設置有便于讀取芯棒旋轉角度的刻度標識。

6、優選的，所述芯棒前端設置有環形凸出的限位臺階，所述限位臺階后側面接觸主機體前側面定位，所述芯棒蓋板通過螺釘連接在主機體上并將芯棒定位防脫出。

7、優選的，所述芯棒上的漸變槽最寬端的寬度小于或等于復合通道的寬度。

8、本發明能將a料均勻復合在b料兩側表面，并且實現不停機無級調節a料的寬度。

技術特征：

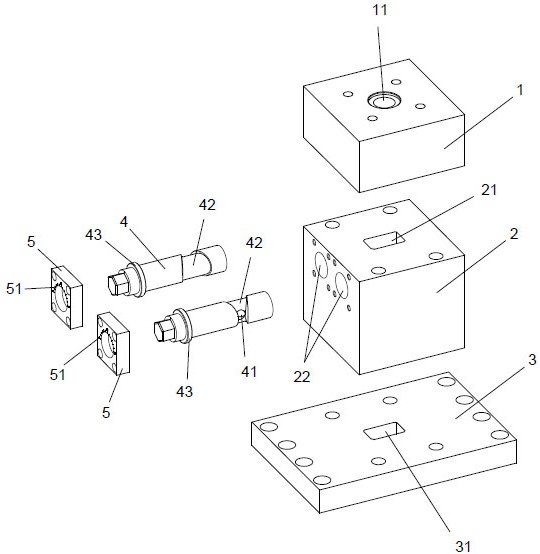

1.一種在線無級調節表層原料寬度的共擠分配器，其特征在于：包括從后往前依次連接的主機進料塊（1）、主機體（2）和出料板（3），所述主機進料塊（1）內豎向設置有b料進料通道（11），所述主機體（2）內豎向設置有復合通道（21），所述出料板（3）上豎向設置有擠出通道（31），上述三個通道相對應且首尾連通，所述主機體（2）前側面橫向向內設置有左右兩個芯棒安裝孔（22），兩個芯棒安裝孔（22）分別位于復合通道（21）左右兩側并與之相互連通，芯棒（4）插入芯棒安裝孔（22）內安裝，芯棒蓋板（5）連接在主機體（2）前側面對芯棒（4）前端面軸向定位，所述芯棒（4）前端頭穿出芯棒蓋板（5），所述主機體（2）后側面左右區域?qū)?yīng)設置有兩個a料進料通道（23），所述芯棒（4）后端面設置有與a料進料通道（23）連通的a料通道（41），所述芯棒（4）位于復合通道（21）兩外側區域設置有環切芯棒（4）的漸變槽（42），其寬度由一側向另一側旋轉時逐漸增大，a料通道（41）連通其最窄處位置；通過旋轉芯棒（4）控制漸變槽（42）不同的寬度對應復合通道（21）表層，從而實現特定寬度的a料復合在b料表面。

2.根據權利要求1所述的一種在線無級調節表層原料寬度的共擠分配器，其特征在于：所述漸變槽（42）的形狀關于芯棒（4）中心截面對稱，所述芯棒（4）上的漸變槽（42）從最窄端到最寬端相隔180°，且中間寬度呈平緩漸變的方式過渡。

3.根據權利要求1所述的一種在線無級調節表層原料寬度的共擠分配器，其特征在于：所述芯棒（4）前端頭穿出芯棒蓋板（5）的部分為供扳手卡合的外六角結構。

4.根據權利要求3所述的一種在線無級調節表層原料寬度的共擠分配器，其特征在于：所述芯棒蓋板（5）外側面環繞芯棒（4）區域設置有便于讀取芯棒（4）旋轉角度的刻度標識（51）。

5.根據權利要求3所述的一種在線無級調節表層原料寬度的共擠分配器，其特征在于：所述芯棒（4）前端設置有環形凸出的限位臺階（43），所述限位臺階（43）后側面接觸主機體（2）前側面定位，所述芯棒蓋板（5）通過螺釘連接在主機體（2）上并將芯棒（4）定位防脫出。

6.根據權利要求1所述的一種在線無級調節表層原料寬度的共擠分配器，其特征在于：所述芯棒（4）上的漸變槽（42）最寬端的寬度小于或等于復合通道（21）的寬度。

技術總結
本發明提供了一種在線無級調節表層原料寬度的共擠分配器，包括依次連接的主機進料塊、主機體和出料板，主機進料塊內豎向設置有B料進料通道，主機體內豎向設置有復合通道，出料板上豎向設置有擠出通道，主機體前側面橫向向內設置有左右兩個芯棒安裝孔，兩個芯棒安裝孔分別位于復合通道左右兩側并與之相互連通，芯棒插入芯棒安裝孔內安裝，芯棒蓋板連接在主機體前側面對芯棒前端面軸向定位，芯棒前端頭穿出芯棒蓋板，主機體后側面左右區域?qū)?yīng)設置有兩個A料進料通道，芯棒后端面設置有與A料進料通道連通的A料通道，芯棒位于復合通道兩外側區域設置有環切芯棒的漸變槽。本發明能將A料復合在B料兩側面，實現不停機無級調節A料的寬度。

技術研發人員：梁斌,周進喜,戴偉超,陳福蓬
受保護的技術使用者：浙江精誠模具機械有限公司
技術研發日：
技術公布日：2025/4/28
