本技術涉及玻璃鋼管加工，尤其涉及一種玻璃鋼管加工牽引設備。

背景技術：

1、目前，玻璃鋼復合管因其重量輕、強度高、耐壓、防腐蝕、密封性能好以及施工方便等特點，已經取代了混凝土管或塑料管、鑄鐵管，被廣泛的用于城市建設中。玻璃鋼管的生產工藝主要為往復式纖維纏繞工藝，長纖維玻璃絲以一定的傾斜角度纏繞在模芯上，達到設計的壁厚后經過固化、脫模，完成玻璃鋼管的加工。

2、現在的玻璃鋼管加工牽引設備的機架一般只能供一種型號的模芯固定安裝，靈活性低，無法使得一臺牽引設備適配不同長度以及直徑大小的模芯的固定安裝，且模芯安裝于牽引設備的機架上時操作不夠不見，無法實現高效且快速的拆裝。因此，本實用新型提出一種玻璃鋼管加工牽引設備，以解決現有技術中的不足之處。

技術實現思路

1、針對上述問題，本實用新型的目的在于提供一種玻璃鋼管加工牽引設備，通過在受牽引機構驅動移動的移動臺板上方設置一個通過推動氣缸控制移動的活動臺，然后將用于夾持固定模芯本體的其中一組可調模芯固定機構安裝于活動臺上，使得兩組可調模芯固定機構之間的夾持范圍可跟隨活動臺的移動進行調節，玻璃鋼管加工牽引設備的使用靈活性和通用性能夠大大提升。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種玻璃鋼管加工牽引設備，包括驅動座、移動臺板、立板、活動臺、模芯本體和可調模芯固定機構，所述驅動座上活動設有移動臺板，所述驅動座內部設有牽引機構，所述牽引機構驅動移動臺板在驅動座上移動，所述移動臺板上方一側設有立板，所述移動臺板上方另一側設有活動臺，所述活動臺與移動臺板兩側壁上的導槽滑動連接，所述立板內側下方設有推動氣缸，所述推動氣缸輸出端連接活動臺一側壁，所述活動臺上轉動安裝有第一驅動軸，所述立板上轉動安裝有第二驅動軸，所述第一驅動軸和第二驅動軸一端均設有可調模芯固定機構，所述模芯本體兩端通過可調模芯固定機構固定，所述第一驅動軸通過驅動電機驅動；

4、所述可調模芯固定機構包括框架、調節驅動組件、弧形夾板、定位氣缸和定位板，所述第一驅動軸和第二驅動軸一端均設有框架，所述框架內部設有調節驅動組件，所述調節驅動組件上對稱連接有弧形夾板，兩個所述弧形夾板之間的框架外側壁上安裝有定位氣缸，所述定位氣缸輸出端設有定位板。

5、進一步改進在于：所述牽引機構包括牽引電機、齒輪和齒條，所述移動臺板兩側底部設有齒條，所述驅動座中間位置處轉動設有轉軸，所述轉軸通過牽引電機驅動，所述轉軸上對稱設有齒輪，所述齒輪與齒條嚙合。

6、進一步改進在于：所述驅動座安裝有滑竿，所述滑竿呈矩形陣列設有四組，所述移動臺板與四組所述滑竿滑動連接。

7、進一步改進在于：所述驅動座兩側壁設有滑槽，所述移動臺板兩側與滑槽滑動連接。

8、進一步改進在于：所述調節驅動組件包括雙向絲桿、導桿和轉輪，所述框架內部轉動設有雙向絲桿，所述雙向絲桿上端的軸部貫穿出框架頂部并安裝有轉輪，所述雙向絲桿一側的框架內部設有導桿，所述導桿上對稱且滑動設有移動座，所述移動座與雙向絲桿螺紋連接，且所述移動座一端貫穿出框架一側的通槽后與弧形夾板連接。

9、進一步改進在于：所述弧形夾板的內弧面以及所述定位板一側壁上均設有防滑墊層。

10、本實用新型的有益效果為：本實用新型通過在受牽引機構驅動移動的移動臺板上方設置一個通過推動氣缸控制移動的活動臺，然后將用于夾持固定模芯本體的其中一組可調模芯固定機構安裝于活動臺上，使得兩組可調模芯固定機構之間的夾持范圍可跟隨活動臺的移動進行調節，進而使得本實用新型的玻璃鋼管加工牽引設備能夠滿足不同長度模芯本體進行纖維纏繞作業作業，玻璃鋼管加工牽引設備的使用靈活性和通用性能夠大大提升；

11、本實用新型通過將可調模芯固定機構設置成由框架、調節驅動組件、弧形夾板、定位氣缸和定位板組成，調節驅動組件可通過驅動兩個弧形夾板相對運動實現夾持固定模芯本體，兩個弧形夾板從縱向上進行夾持固定，定位氣缸和定位板配合從橫向上對模芯本體進行定位，使得可調模芯固定機構的固定穩定性大大提升，且調節驅動組件驅動的兩個弧形夾板能夠?qū)崿F(xiàn)對不同直徑大小的模芯本體發的夾持固定。

技術特征：

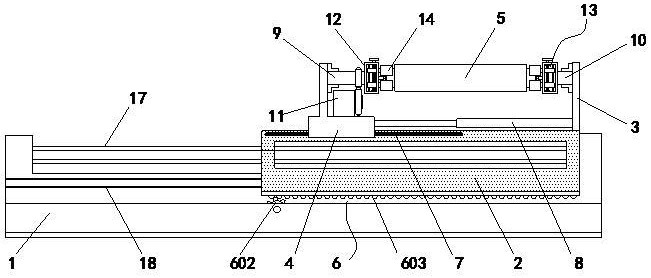

1.一種玻璃鋼管加工牽引設備，其特征在于：包括驅動座（1）、移動臺板（2）、立板（3）、活動臺（4）、模芯本體（5）和可調模芯固定機構，所述驅動座（1）上活動設有移動臺板（2），所述驅動座（1）內部設有牽引機構（6），所述牽引機構（6）驅動移動臺板（2）在驅動座（1）上移動，所述移動臺板（2）上方一側設有立板（3），所述移動臺板（2）上方另一側設有活動臺（4），所述活動臺（4）與移動臺板（2）兩側壁上的導槽（7）滑動連接，所述立板（3）內側下方設有推動氣缸（8），所述推動氣缸（8）輸出端連接活動臺（4）一側壁，所述活動臺（4）上轉動安裝有第一驅動軸（9），所述立板（3）上轉動安裝有第二驅動軸（10），所述第一驅動軸（9）和第二驅動軸（10）一端均設有可調模芯固定機構，所述模芯本體（5）兩端通過可調模芯固定機構固定，所述第一驅動軸（9）通過驅動電機（11）驅動；

2.根據權利要求1所述的一種玻璃鋼管加工牽引設備，其特征在于：所述牽引機構（6）包括牽引電機（601）、齒輪（602）和齒條（603），所述移動臺板（2）兩側底部設有齒條（603），所述驅動座（1）中間位置處轉動設有轉軸，所述轉軸通過牽引電機（601）驅動，所述轉軸上對稱設有齒輪（602），所述齒輪（602）與齒條（603）嚙合。

3.根據權利要求1所述的一種玻璃鋼管加工牽引設備，其特征在于：所述驅動座（1）安裝有滑竿（17），所述滑竿（17）呈矩形陣列設有四組，所述移動臺板（2）與四組所述滑竿（17）滑動連接。

4.根據權利要求3所述的一種玻璃鋼管加工牽引設備，其特征在于：所述驅動座（1）兩側壁設有滑槽（18），所述移動臺板（2）兩側與滑槽（18）滑動連接。

5.根據權利要求1所述的一種玻璃鋼管加工牽引設備，其特征在于：所述調節驅動組件（13）包括雙向絲桿（1301）、導桿（1302）和轉輪（1303），所述框架（12）內部轉動設有雙向絲桿（1301），所述雙向絲桿（1301）上端的軸部貫穿出框架（12）頂部并安裝有轉輪（1303），所述雙向絲桿（1301）一側的框架（12）內部設有導桿（1302），所述導桿（1302）上對稱且滑動設有移動座（1304），所述移動座（1304）與雙向絲桿（1301）螺紋連接，且所述移動座（1304）一端貫穿出框架（12）一側的通槽后與弧形夾板（14）連接。

6.根據權利要求1所述的一種玻璃鋼管加工牽引設備，其特征在于：所述弧形夾板（14）的內弧面以及所述定位板（16）一側壁上均設有防滑墊層。

技術總結
本技術提供了一種玻璃鋼管加工牽引設備，涉及玻璃鋼管加工技術領域，包括驅動座、移動臺板、立板、活動臺、模芯本體和可調模芯固定機構，牽引機構驅動移動臺板在驅動座上移動，推動氣缸輸出端連接活動臺一側壁，第一驅動軸和第二驅動軸一端均設有可調模芯固定機構，模芯本體兩端通過可調模芯固定機構固定，可調模芯固定機構包括框架、調節驅動組件、弧形夾板、定位氣缸和定位板；本技術通過在受牽引機構驅動移動的移動臺板上方設置一個通過推動氣缸控制移動的活動臺，其中一組可調模芯固定機構安裝于活動臺上，使得兩組可調模芯固定機構之間的夾持范圍可跟隨活動臺的移動進行調節，靈活性和通用性能夠大大提升。

技術研發人員：柳岳飛,沈曉旭
受保護的技術使用者：南京同途新材料科技研發有限公司
技術研發日：20240425
技術公布日：2025/4/28
