本發明涉及激光加工，尤其涉及一種封閉式模塊化光纖激光打標機。

背景技術：

1、光纖打標機是利用激光束在各種不同的物質表面打上永久的標記，顯出所需刻蝕的圖案、文字、條形碼等各類圖形。

2、光纖打標主要通過表層物質的蒸發露出深層物質，而表層物質的蒸發煅燒會產生刺鼻的氣味，如直接排出會造成空氣的污染以及工作者的不適，因此將光纖打標工作中的異味不斷吸附去除是目前亟需解決的問題。

技術實現思路

1、本發明的目的是為了解決背景技術中的問題，而提出的一種封閉式模塊化光纖激光打標機。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種封閉式模塊化光纖激光打標機，包括機體和位于機體內的光纖激光器，所述機體的外壁連接有氣體凈化裝置，所述機體的外壁開設有插槽，所述插槽內滑動插設有打標盒，所述打標盒內設有夾持機構，所述氣體凈化裝置包括通過連板固定在機體外壁上的凈化箱，所述凈化箱內固定有儲存有活性炭的儲存罐，所述儲存罐的下側壁連接有凈化管，所述凈化管與機體之間連接有排氣管，所述排氣管上安裝有引風扇，所述凈化管的外壁還連接有出氣管，所述凈化管設有用于將活性炭間歇排出的轉動柱，所述轉動柱上設有貫穿設置的排料口。

4、優選地，所述機體的內壁固定有位于打標盒上側的z軸導軌和x軸導軌，所述z軸導軌和x軸導軌均由導軌和位于導軌上配套設置的滑塊組成，所述x軸導軌的端部固定在位于z軸導軌上的滑塊外壁上，所述光纖激光器固定在位于x軸導軌上的滑塊下側壁。

5、優選地，所述夾持機構包括固定在打標盒內部的放置板，所述打標盒內滑動設置有位于放置板上的夾板，所述打標盒的內壁固定有位于放置板下側的伸縮桿，所述伸縮桿的驅動端固定有呈“∩”設置的推板，每個所述夾板的下側壁均通過固定桿固定有圓板，所述推板的內壁設有與圓板外壁相接觸的斜面，所述放置板與固定桿的連接處開設有滑槽。

6、優選地，所述凈化箱內固定有連接槽，所述連接槽內滑動設置有滑板，所述連接槽的內壁固定有電機，所述電機的驅動端固定有凸輪，所述凸輪的端部前側壁與滑板的上側壁之間轉動連接有連桿，所述滑板的下側壁固定有豎桿，所述豎桿的下端通過扭簧轉軸轉動連接有撥桿，所述撥桿的端部固定有棘爪，所述凈化箱內轉動安裝有棘輪，所述棘爪的端部與棘輪的外壁相接觸，所述轉動柱的外壁固定有轉桿，所述轉桿和棘輪的外壁均固定有皮帶輪，兩個所述皮帶輪之間共同套設有皮帶，所述凈化管與轉桿的連接處固定嵌設有軸承，所述轉桿穿過軸承并與軸承內圈固定連接。

7、優選地，所述凈化箱的上側壁滑動插設有導向桿，所述導向桿的上端固定有位于凸輪上側壁并與凸輪外壁相接觸的橫板，所述橫板的端部固定有按壓桿，所述連板的上側壁固定有位于按壓桿端部下側的開關，所述排氣管的外壁上安裝有與開關連接的電磁閥。

8、優選地，兩個所述夾板的一側均固定嵌設有橡膠墊。

9、與現有的技術相比，本封閉式模塊化光纖激光打標機的優點在于：

10、本發明通過將打標過程中產生的氣體導出，通過活性炭進行異味和有害成分的吸附去除，并通過凸輪的不斷轉動能實現排料口與凈化管的間歇連通，實現活性炭的間歇排出，實現在活性炭吸附異味和有害成分后排出，避免了活性炭持續工作造成吸附力變?nèi)醵植荒芗皶r(shí)更換造成的異味和有害成分逸出的問題出現。

技術特征：

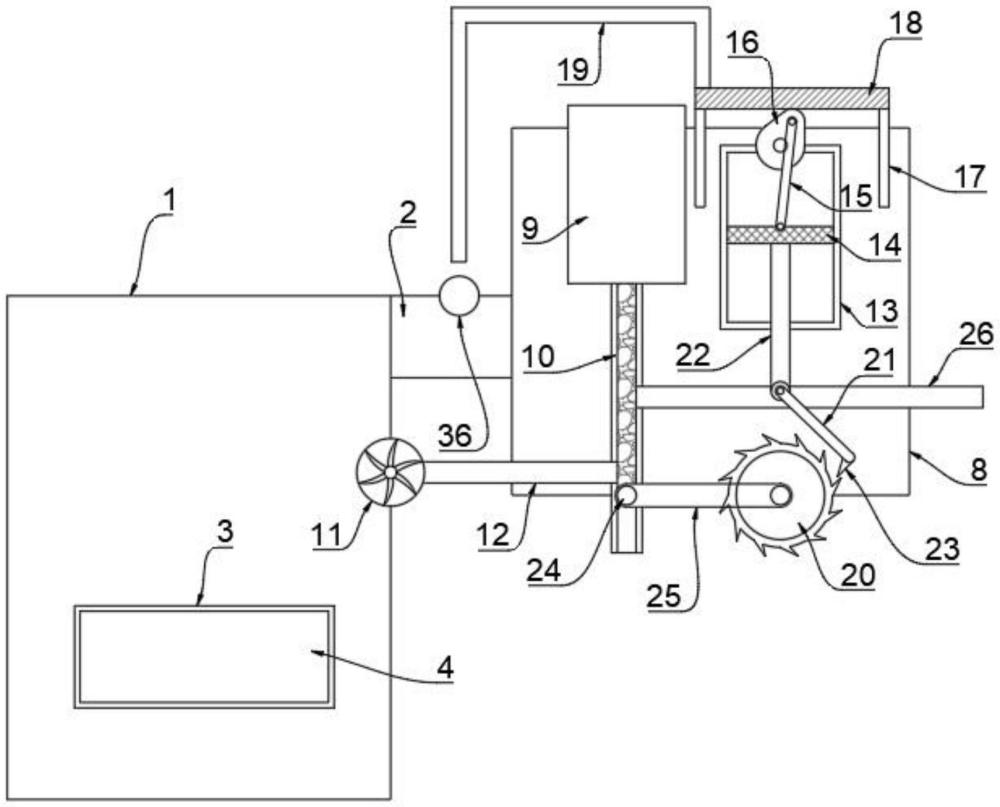

1.一種封閉式模塊化光纖激光打標機，包括機體（1）和位于機體（1）內的光纖激光器（7），其特征在于，所述機體（1）的外壁連接有氣體凈化裝置，所述機體（1）的外壁開設有插槽（3），所述插槽（3）內滑動插設有打標盒（4），所述打標盒（4）內設有夾持機構，所述氣體凈化裝置包括通過連板（2）固定在機體（1）外壁上的凈化箱（8），所述凈化箱（8）內固定有儲存有活性炭的儲存罐（9），所述儲存罐（9）的下側壁連接有凈化管（10），所述凈化管（10）與機體（1）之間連接有排氣管（12），所述排氣管（12）上安裝有引風扇（11），所述凈化管（10）的外壁還連接有出氣管（26），所述凈化管（10）設有用于將活性炭間歇排出的轉動柱（27），所述轉動柱（27）上設有貫穿設置的排料口（28）。

2.根據權利要求1所述的一種封閉式模塊化光纖激光打標機，其特征在于，所述機體（1）的內壁固定有位于打標盒（4）上側的z軸導軌（5）和x軸導軌（6），所述z軸導軌（5）和x軸導軌（6）均由導軌和位于導軌上配套設置的滑塊組成，所述x軸導軌（6）的端部固定在位于z軸導軌（5）上的滑塊外壁上，所述光纖激光器（7）固定在位于x軸導軌（6）上的滑塊下側壁。

3.根據權利要求2所述的一種封閉式模塊化光纖激光打標機，其特征在于，所述夾持機構包括固定在打標盒（4）內部的放置板，所述打標盒（4）內滑動設置有位于放置板上的夾板（32），所述打標盒（4）的內壁固定有位于放置板下側的伸縮桿（29），所述伸縮桿（29）的驅動端固定有呈“∩”設置的推板（30），每個所述夾板（32）的下側壁均通過固定桿（34）固定有圓板（33），所述推板（30）的內壁設有與圓板（33）外壁相接觸的斜面（31），所述放置板與固定桿（34）的連接處開設有滑槽（35）。

4.根據權利要求1所述的一種封閉式模塊化光纖激光打標機，其特征在于，所述凈化箱（8）內固定有連接槽（13），所述連接槽（13）內滑動設置有滑板（14），所述連接槽（13）的內壁固定有電機，所述電機的驅動端固定有凸輪（16），所述凸輪（16）的端部前側壁與滑板（14）的上側壁之間轉動連接有連桿（15），所述滑板（14）的下側壁固定有豎桿（22），所述豎桿（22）的下端通過扭簧轉軸轉動連接有撥桿（21），所述撥桿（21）的端部固定有棘爪（23），所述凈化箱（8）內轉動安裝有棘輪（20），所述棘爪（23）的端部與棘輪（20）的外壁相接觸，所述轉動柱（27）的外壁固定有轉桿，所述轉桿和棘輪（20）的外壁均固定有皮帶輪（24），兩個所述皮帶輪（24）之間共同套設有皮帶（25），所述凈化管（10）與轉桿的連接處固定嵌設有軸承，所述轉桿穿過軸承并與軸承內圈固定連接。

5.根據權利要求4所述的一種封閉式模塊化光纖激光打標機，其特征在于，所述凈化箱（8）的上側壁滑動插設有導向桿（17），所述導向桿（17）的上端固定有位于凸輪（16）上側壁并與凸輪（16）外壁相接觸的橫板（18），所述橫板（18）的端部固定有按壓桿（19），所述連板（2）的上側壁固定有位于按壓桿（19）端部下側的開關（36），所述排氣管（12）的外壁上安裝有與開關（36）連接的電磁閥。

6.根據權利要求1所述的一種封閉式模塊化光纖激光打標機，其特征在于，兩個所述夾板（32）的一側均固定嵌設有橡膠墊。

技術總結
本發明公開了一種封閉式模塊化光纖激光打標機，包括機體和位于機體內的光纖激光器，所述機體的外壁連接有氣體凈化裝置，所述機體的外壁開設有插槽，所述插槽內滑動插設有打標盒，所述打標盒內設有夾持機構，所述氣體凈化裝置包括通過連板固定在機體外壁上的凈化箱，所述凈化箱內固定有儲存有活性炭的儲存罐。本發明通過將打標過程中產生的氣體導出，通過活性炭進行異味和有害成分的吸附去除，并通過凸輪的不斷轉動能實現排料口與凈化管的間歇連通，實現活性炭的間歇排出，實現在活性炭吸附異味和有害成分后排出，避免了活性炭持續工作造成吸附力變?nèi)醵植荒芗皶r(shí)更換造成的異味和有害成分逸出的問題出現。

技術研發人員：李波,周志亮,李陳芬
受保護的技術使用者：東莞市優得利包裝制品有限公司
技術研發日：
技術公布日：2025/4/28
